Manual de Oregon CS1400

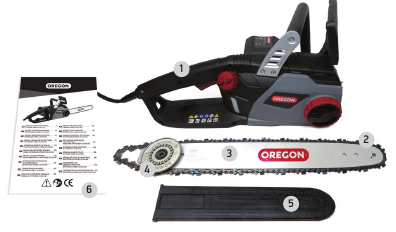

Qué hay en la caja

Estos artículos se envían con la motosierra:

1. Cabezal de potencia de la motosierra
2. Cadena de sierra
3. Barra guía
4. Engranaje tensor de cadena, junta tórica y tornillo
5. Cubierta de la barra
6. Manual de instrucciones

Después de sacar la motosierra de la caja, inspecciónela cuidadosamente para asegurarse de que no se hayan producido daños durante el envío y de que no falten piezas. Si alguna pieza está dañada o falta, no utilice la motosierra. Póngase en contacto con Oregon® para obtener piezas de repuesto. Para los números de teléfono específicos de cada país, consulte "Servicio de atención al cliente por país".
Esta hoja está pensada para ser un suplemento, no un reemplazo del manual del operador.

AVISO DE SEGURIDAD Use guantes de protección cuando manipule la cadena de la motosierra.

¡ATENCIÓN! El aceite para barra y cadena previene el desgaste prematuro. Nunca opere la motosierra si no se ve aceite. Revise el nivel de aceite con frecuencia y rellene según sea necesario.
¡ATENCIÓN! AVISO DE SEGURIDAD Desenchufe la motosierra

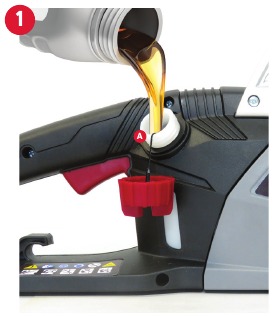

LLENADO DEL DEPÓSITO DE ACEITE PARA BARRA Y CADENA

1. Coloque la motosierra en posición vertical sobre una superficie firme y plana.


• Limpie cualquier residuo del área del tapón.
• Retire el tapón.
• Vierta con cuidado 120 ml de aceite para barra y cadena en el depósito.

Si el depósito está totalmente lleno en la puesta en marcha inicial, puede ralentizar el cebado. Sugerimos llenarlo al 90%.

¡ATENCIÓN! AVISO DE SEGURIDAD Enchufe la motosierra

2. Haga funcionar la sierra durante unos 2 minutos o hasta que vea aceite en la almohadilla de la barra.
   ¡ATENCIÓN! Recuerde rellenar el aceite de la barra y la cadena con regularidad.


MONTAJE DE LA BARRA GUÍA Y LA CADENA DE SIERRA

3. Afloje completamente la perilla de liberación de la cubierta lateral (A) y retire la cubierta lateral.

4. Primero afloje completamente el tensor (A), fije la barra y la cadena a la motosierra asegurándose de que el perno de montaje pase a través del tensor de la cadena (B) y que la cadena esté ubicada sobre la rueda dentada de transmisión (C)


¡ATENCIÓN! Asegúrese de que las cuchillas estén orientadas en la dirección correcta (D).

5. Instale la cubierta lateral, asegurándose de que el tope de la cadena y la lengüeta de la cubierta lateral estén asentados en sus ubicaciones correctas (A), luego apriete la perilla de liberación de la cubierta lateral (B).


TENSADO DE LA CADENA DE SIERRA

¡ATENCIÓN! AVISO DE SEGURIDAD
Desenchufe la motosierra
¡ATENCIÓN! AVISO DE SEGURIDAD
Use guantes protectores para motosierra

6. Afloje ligeramente la perilla de liberación de la cubierta lateral, pero no retire la cubierta lateral.


7. Levante la punta de la barra guía (A) y gire el anillo tensor de la cadena en el sentido de las agujas del reloj.


8. Apriete el anillo tensor de la cadena hasta que las cuchillas más bajas debajo de la barra hagan contacto sólido con la barra (B).


   La cadena de sierra debe estar correctamente tensada antes de usarla.

AVISO DE SEGURIDAD IMPORTANTE

Recuerde usar siempre el equipo de protección adecuado cuando opere una motosierra.

Una herramienta eléctrica que está enchufada puede arrancar accidentalmente.
Desenchufe la motosierra antes de prepararla para su uso o realizar el mantenimiento.

Si la cadena todavía está floja cuando la sierra está a máxima tensión, reemplace la cadena.

Solo tense la cadena de sierra cuando la cadena esté fría.

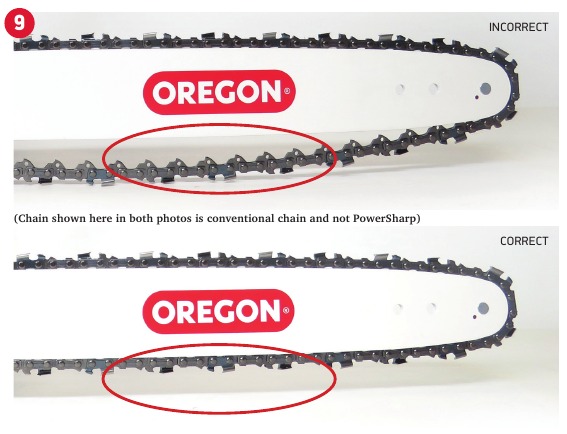

9. Tire ligeramente de la cadena. La tensión es correcta cuando la cadena vuelve a su posición después de ser tirada 3 mm lejos de la barra guía.

10. Después de un corto período de uso, deje que la cadena se enfríe, desenchufe la motosierra y verifique la tensión nuevamente. Observe la tensión cuidadosamente durante la primera media hora de uso y periódicamente durante la vida útil de la cadena, reajustando según sea necesario cuando la cadena y la barra estén frías al tacto. Nunca tense la cadena cuando esté caliente. La cadena se estirará como resultado del uso normal, sin embargo, la falta de aceite, el uso agresivo o la falta de mantenimiento recomendado pueden provocar un estiramiento prematuro.
