OREGON® Systém akumulátorových nástrojov
REŤAZOVÁ PÍLA MODELU CS300
NASADENIE VODIACEJ LIŠTY
A REŤAZE PÍLY
UPOZORNENIE: NÁSTROJ
NAPÁJANÝ Z BATÉRIE, V KTOROM JE
SÚPRAVA BATÉRIÍ STÁLE VLOŽENÁ,
SA NEUSTÁLE NAPÁJA A MÔŽE
SA NEÚMYSELNE SPUSTIŤ. PRED
NASADENÍM LIŠTY A REŤAZE
VYBERTE Z REŤAZOVEJ PÍLY SÚPRAVU
BATÉRIÍ.
Noste rukavice .
• Vyberte batériu .
• Povoľte gombík na uvoľnenie bočného
krytu tak, že ho otočíte proti smeru
hodinových ručičiek, a odstráňte bočný
kryt .
• Na tomto mieste sa nachádza gumový
tesniaci krúžok, ktorý je dôležitý pre
fungovanie píly . Tesniaci gumový krúžok
musí byť nasadený na kolíku na
napínacom mechanizme pred
naskrutkovaním mechanizmu na lištu
(obr . 10) .

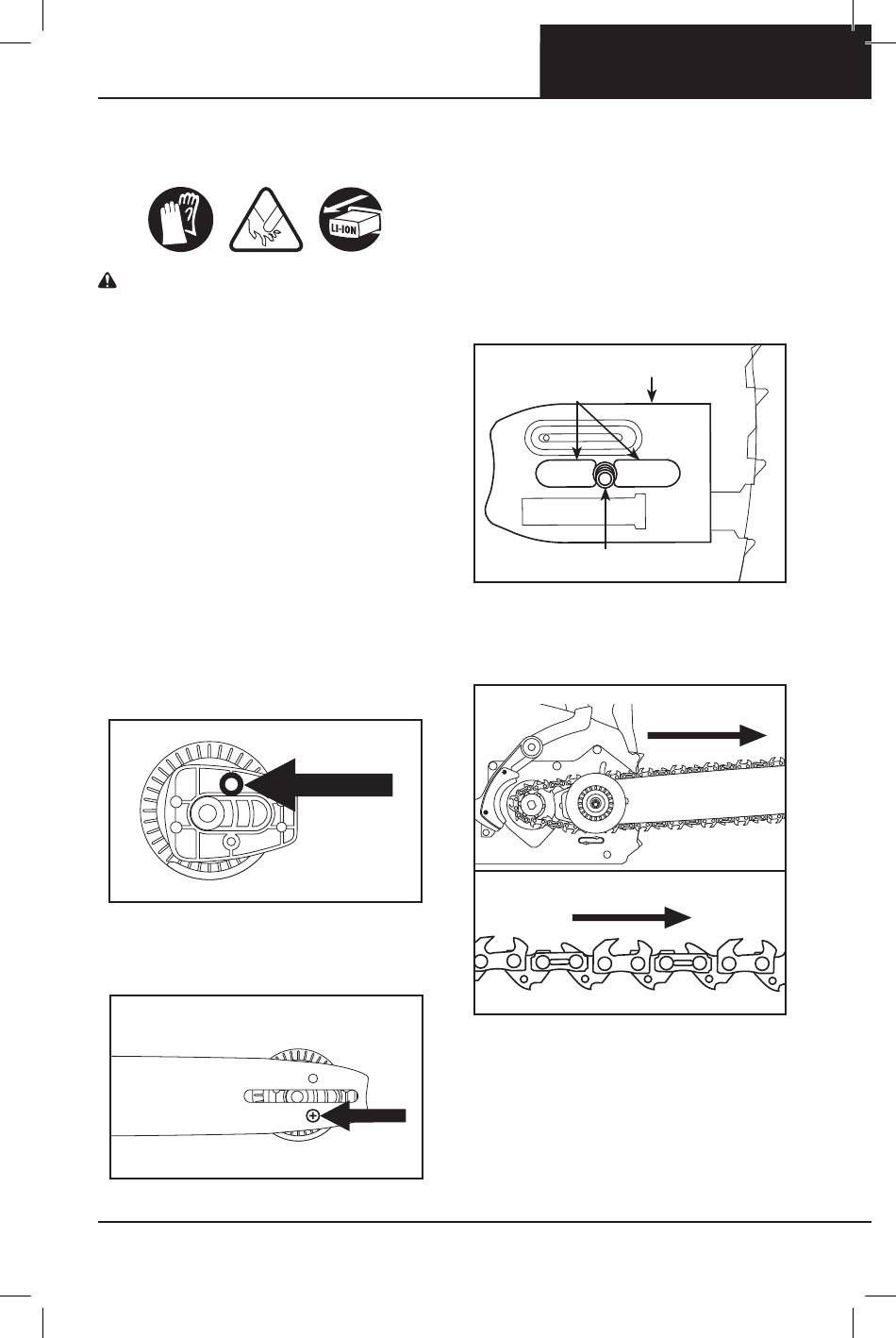

OBR. 10
• Vložte skrutku zo zadnej strany
mechanizmu na napínanie reťaze
a nasaďte mechanizmus na napínanie
reťaze na vodiacu lištu (obr . 11) .
OBR. 11
AA 1214 - F/N 573424
ROZBALENIE A ZLOŽENIE
• Mechanizmus na napínanie reťaze
umiestnite na bočnú stranu vodiacej lišty
tak, aby obdĺžnikový diel neprečnieval
za okraje vodiacej lišty, a potom nasaďte
skrutku .
• Položte vodiacu lištu na podložku lišty
a nasuňte otvor v lište na zarovnávací
pás (obr . 12), pričom sa uistite, že
montážny kolík lišty je zasunutý do
otvoru v mechanizme na napínanie
reťaze .
OBR. 12
PODLOŽKA LIŠTY
ZAROVNÁVACÍ PÁS
MONTÁŽNY KOLÍK
• Nasaďte novú reťaz píly na hnacie koleso
tak, aby rezacie hrany zubov pozdĺž
hornej hrany lišty smerovali preč od
hnacieho agregátu (obr . 13) .
OBR. 13
629
