Système d'outils à batterie OREGON®
MODÈLE DE TRONÇONNEUSE CS300

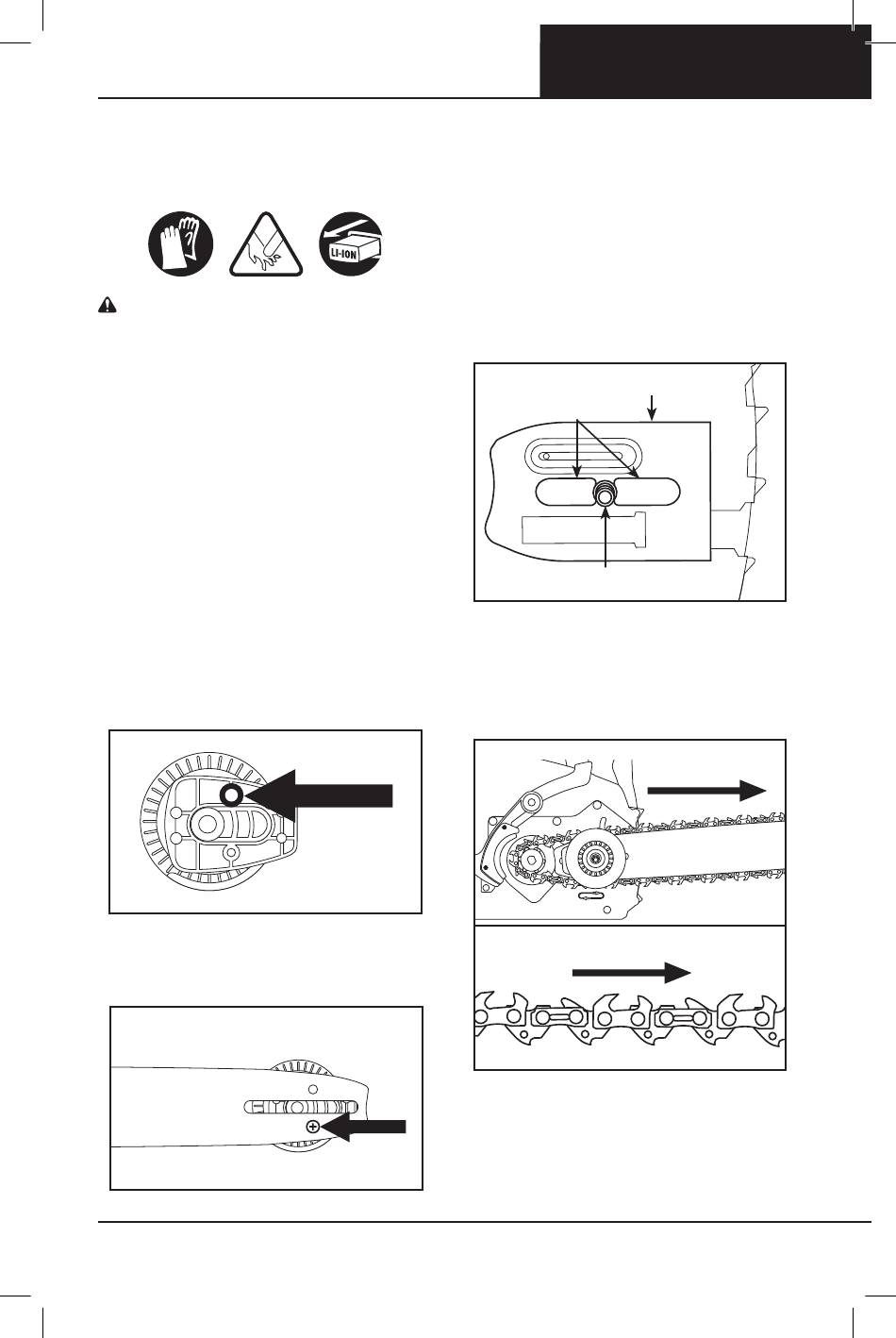

MONTAGE DU GUIDE-CHAÎNE
ET DE LA CHAÎNE DE
TRONÇONNEUSE
AVERTISSEMENT : UN OUTIL
FONCTIONNANT SUR BATTERIE
AVEC LA BATTERIE ENCLENCHÉE EST
TOUJOURS SOUS TENSION ET PEUT
DÉMARRER DE FAÇON ACCIDENTELLE.
RETIREZ LA BATTERIE DE LA
TRONÇONNEUSE AVANT D'INSTALLER
LE GUIDE ET LA CHAÎNE.
Portez des gants .
• Retirez la batterie .
• Dévissez le bouton de verrouillage du
panneau latéral en le tournant dans le
sens contraire des aiguilles d'une montre
puis retirez le panneau latéral .
• Il y a un joint torique en caoutchouc qui
est important pour le fonctionnement
de la tronçonneuse . Ce joint torique en
caoutchouc doit être placé autour de la
goupille sur le tendeur avant que celui-ci
ne soit vissé sur le guide (Fig . 10) .
FIG. 10
• Insérez la vis depuis la face arrière du
dispositif de tension de la chaîne, puis
installez le dispositif sur le guide-chaîne
(Fig . 11) .
FIG. 11
AA 1214 - F/N 573424
DÉBALLAGE ET MONTAGE
• Placez le dispositif de serrage de la
chaîne sur le côté du guide-chaîne
face à vous, de telle sorte que la pièce
rectangulaire ne dépasse pas des bords
du guide-chaîne, puis mettez la vis en
place .
• Placez le guide-chaîne sur le coussinet
du guide en faisant coulisser l'encoche
du guide sur le collet d'alignement
(Fig . 12) avec le goujon de montage
inséré dans le trou du dispositif de
tension de la chaîne .
FIG. 12
PLAQUE DU COUSSINET
COLLET D'ALIGNEMENT
GOUJON DE MONTAGE
• Passez la nouvelle chaîne de
tronçonneuse autour du pignon
d'entraînement afin que les bords
coupants des dents situées le long de la
partie supérieure du guide-chaîne soient
dos à la tête motrice (Fig . 13) .
FIG. 13
