ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОЧИСТКА
ЗАМЕНА ИЗНОШЕННОГО
НАТЯЖНОГО УСТРОЙСТВА
ЦЕПИ
Замените натяжное устройство цепи,
если оно не обеспечивает надлежащее
натяжение цепи на шине или имеет
повреждения .
Наденьте перчатки .
• Извлеките аккумулятор .
• Немного ослабьте фиксирующую
ручку на боковой крышке, но не
снимайте боковую крышку .
• Ослабьте кольцо натяжения цепи
(повернув его против часовой
стрелки) насколько возможно .
• Ослабьте фиксирующую ручку на
боковой крышке и снимите боковую
крышку .
• Снимите шину и цепь .
• Снимите винт в задней части
натяжного устройства цепи и
отсоедините натяжное устройство от
шины .
• Поместите натяжное устройство цепи
на обращенной к вам стороне шины и
вверните винт .
• Закрепите шину и пильную цепь . См .
раздел «Замена изношенной шины и
пильной цепи» данной инструкции .
• Натяните цепь в соответствии с
указаниями подраздела «Натяжение
пильной цепи» раздела «Распаковка и
сборка» данной инструкции .
188
OREGON® Система аккумуляторных инструментов
ЦЕПНАЯ ПИЛА, МОДЕЛЬ CS300
ЗАМЕНА ЗВЕЗДОЧКИ
Заменяйте звездочку через каждые
две замены пильной цепи или при
повреждении звездочки .
Надевайте перчатки и используйте
защитные очки .
• Извлеките аккумулятор .
• Немного ослабьте фиксирующую
ручку на боковой крышке, но не
снимайте боковую крышку .
• Ослабьте кольцо натяжения цепи
(повернув его против часовой
стрелки) насколько возможно .
• Ослабьте фиксирующую ручку на
боковой крышке и снимите боковую
крышку .
• Снимите шину и цепь .

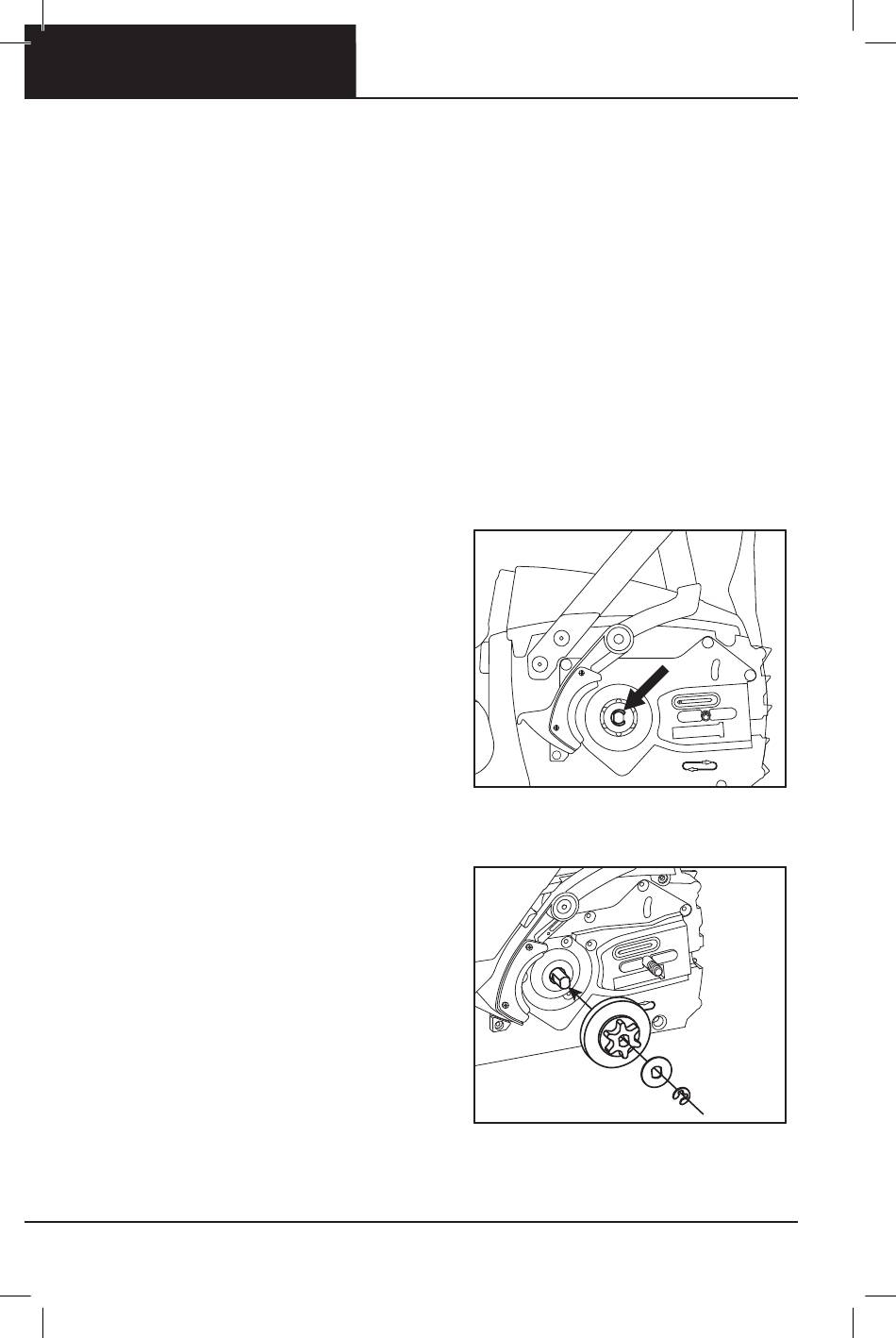

• Небольшой плоской отверткой
приподнимите и извлеките
e-образную клипсу, затем снимите
шайбу и звездочку (рис . 45) .
РИС. 45
• Установите новую звездочку и шайбу;
затем установите новый e-образную
клипсу (рис . 46) .
РИС. 46
