OREGON®-trådløst verktøysystem
MOTORSAG MODELL CS300

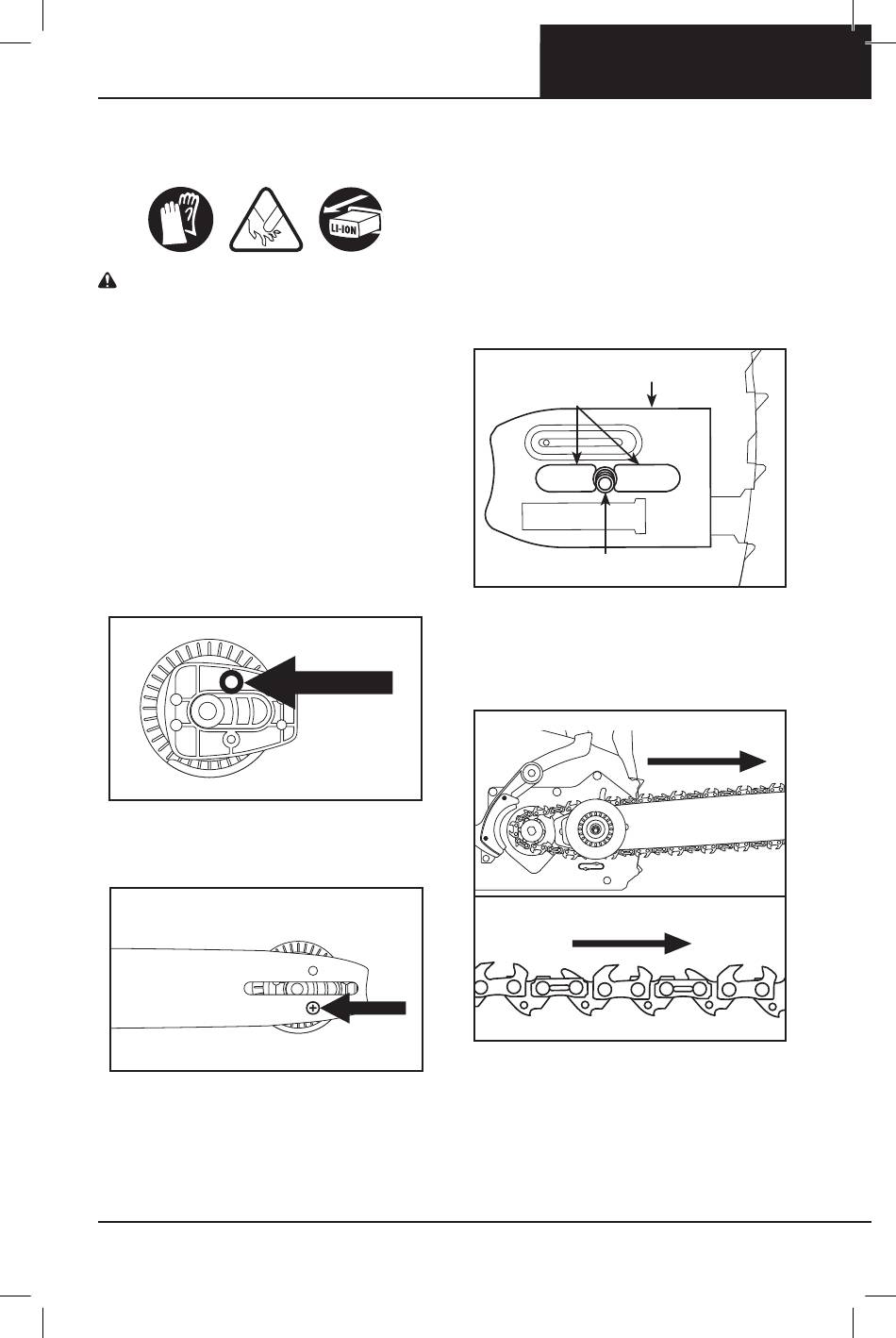

MONTERING AV SAGSVERD OG
-KJEDE
ADVARSEL: ET BATTERIDREVET
VERKTØY HVOR BATTERIPAKKEN
ER MONTERT, ER ALLTID SLÅTT PÅ
OG KAN STARTE TILFELDIG. FJERN
BATTERIPAKKEN FRA MOTORSAGEN
FØR SVERDET OG KJEDET SETTES PÅ.
Bruk hansker .
• Ta ut batteriet .
• Løsne bryteren på sidedekselet ved å vri
den mot klokken og fjern sidedekselet .
• Det er en gummi O-ring som er viktig for
motorsagens funksjon . O-ringen må sitte
rundt pinnen på strammeren før
strammeren skrus på sagsverdet (fig . 10) .
FIG. 10
• Sett inn skruen fra baksiden av
strammehjulet og fest strammehjulet på
sagsverdet (fig . 11) .
FIG. 11
AA 1214 - F/N 573424
UTPAKKING OG MONTERING
• Plasser strammehjulet på siden
av sagsverdet mot deg, slik at det
rektangulære stykket ikke stikker utenfor
kantene av sagsverdet, og sett inn
skruen .
• Plasser sagsverdet på sverdfestet ved å
skyve sverdåpningen over
justeringsflensen (fig . 12), med
monteringsbolten ført inn gjennom
hullet i strammehjulet .
FIG. 12
SVERDFESTE
JUSTERINGSFLENS
MONTERINGSBOLT
• Hekt det nye sagkjedet på drivhjulet, slik
at skjærekantene på tennene langs
toppen av sagsverdet vender bort fra
motorhodet (fig . 13) .
FIG. 13
