Sistema di utensili a batteria OREGON®
MOTOSEGA MODELLO CS300

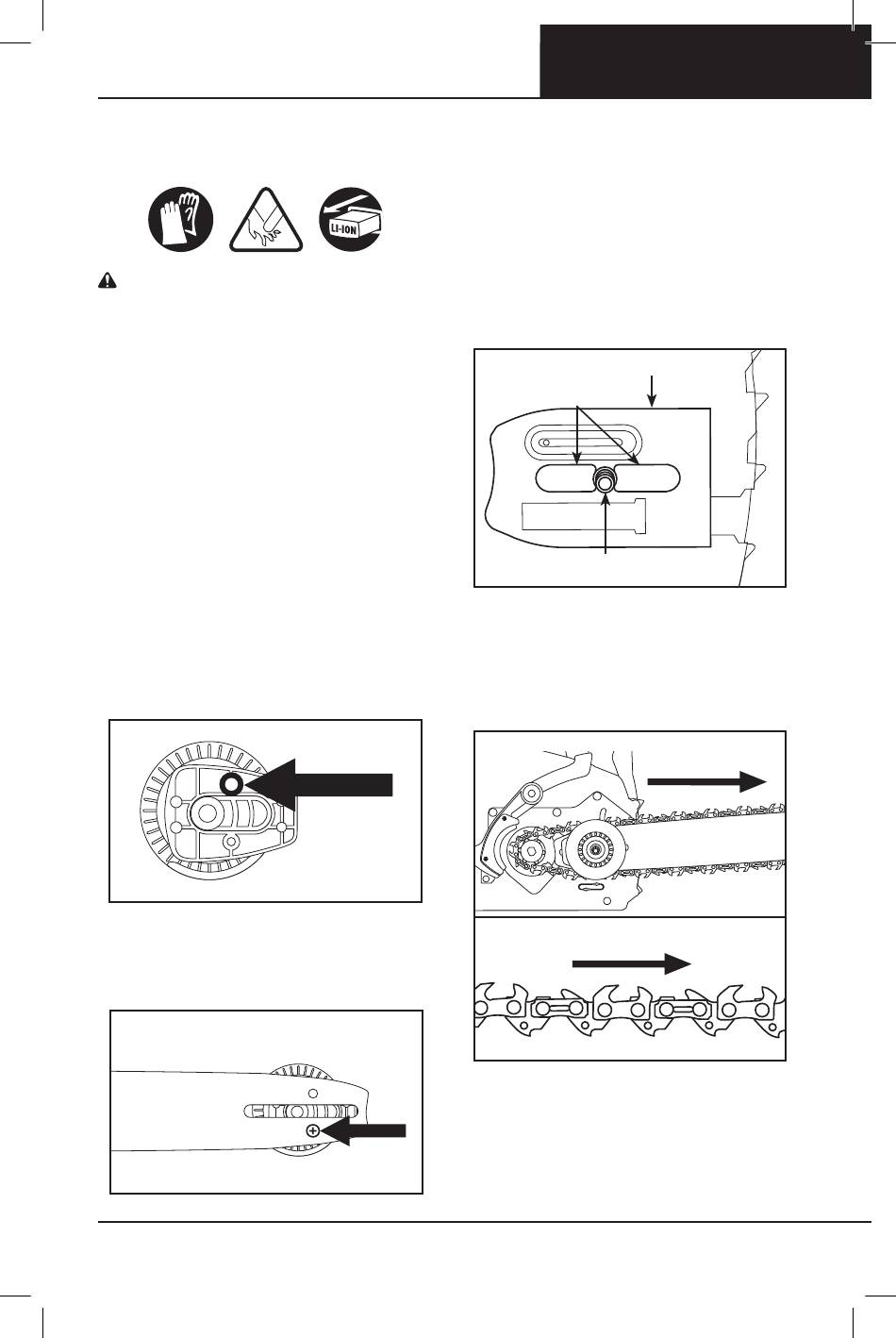

ASSEMBLAGGIO DELLA BARRA DI
GUIDA E DELLA CATENA
AVVERTENZA: UN UTENSILE A
BATTERIA CON IL GRUPPO BATTERIE
INSERITO È SEMPRE ATTIVO E PUÒ
AZIONARSI ACCIDENTALMENTE.
RIMUOVERE IL GRUPPO BATTERIE DALLA
MOTOSEGA PRIMA DI MONTARE LA
BARRA E LA CATENA.
Indossare i guanti .
• Rimuovere la batteria .
• Allentare la manopola di rilascio della
copertura laterale girandola in senso
antiorario, quindi rimuovere la copertura
laterale .
• È presente un anello o-ring di gomma
importante per il funzionamento della
sega . L'anello o-ring di gomma deve essere
in sede attorno al perno del tenditore
prima che il tenditore venga avvitato sulla
barra (Fig . 10) .
FIG. 10
• Inserire la vite dal lato posteriore
dell'ingranaggio tendicatena e collegare
l'ingranaggio tendicatena alla barra di
guida (Fig . 11) .
FIG. 11
AA 1214 - F/N 573424
DISIMBALLAGGIO E ASSEMBLAGGIO
• Collocare l'ingranaggio tendicatena sul
lato della barra di guida, rivolto in modo
tale che il pezzo rettangolare non sporga
oltre il bordo della barra di guida e inserire
la vite .
• Posizionare la barra di guida sulla piastra
della barra facendo scorrere la feritoia della
barra sulla flangia di allineamento (Fig . 12),
con il perno di montaggio inserito nel foro
dell'ingranaggio tendicatena .
FIG. 12 PIASTRA DELLA BARRA
FLANGIA DI
ALLINEAMENTO
PERNO DI MONTAGGIO
• Condurre la nuova catena sulla ruota
dentata di guida in modo che i bordi di
taglio dei denti lungo la parte superiore
della barra siano rivolti verso il lato
opposto rispetto al powerhead (Fig . 13) .
FIG. 13
401
