OREGON®-akkukäyttöinen työkalujärjestelmä
KETJUSAHA, MALLI CS300
LAIPAN JA SAHAN KETJUN
KOKOAMINEN
VAROITUS: AKKUKÄYTTÖISEN
LAITTEEN AKUN OLLESSA
ASENNETTUNA LAITE ON AINA
PÄÄLLÄ JA SAATTAA KÄYNNISTYÄ
SATTUMALTA. IRROTA AKKU
KETJUSAHASTA ENNEN LAIPAN JA
KETJUN KIINNITTÄMISTÄ.
Käytä käsineitä .
• Poista akku .
• Löysää sivusuojusta kiertämällä
sivusuojuksen vapautusnuppia
vastapäivään ja irrota sitten sivusuojus .
• Sisällä on kuminen O-rengas, joka on
tärkeä osa sahan toiminnan kannalta .
Kumisen O-renkaan on oltava paikoillaan
kiristimen tapin ympärillä ennen kuin
kiristin ruuvataan laippaan (kuva 10) .

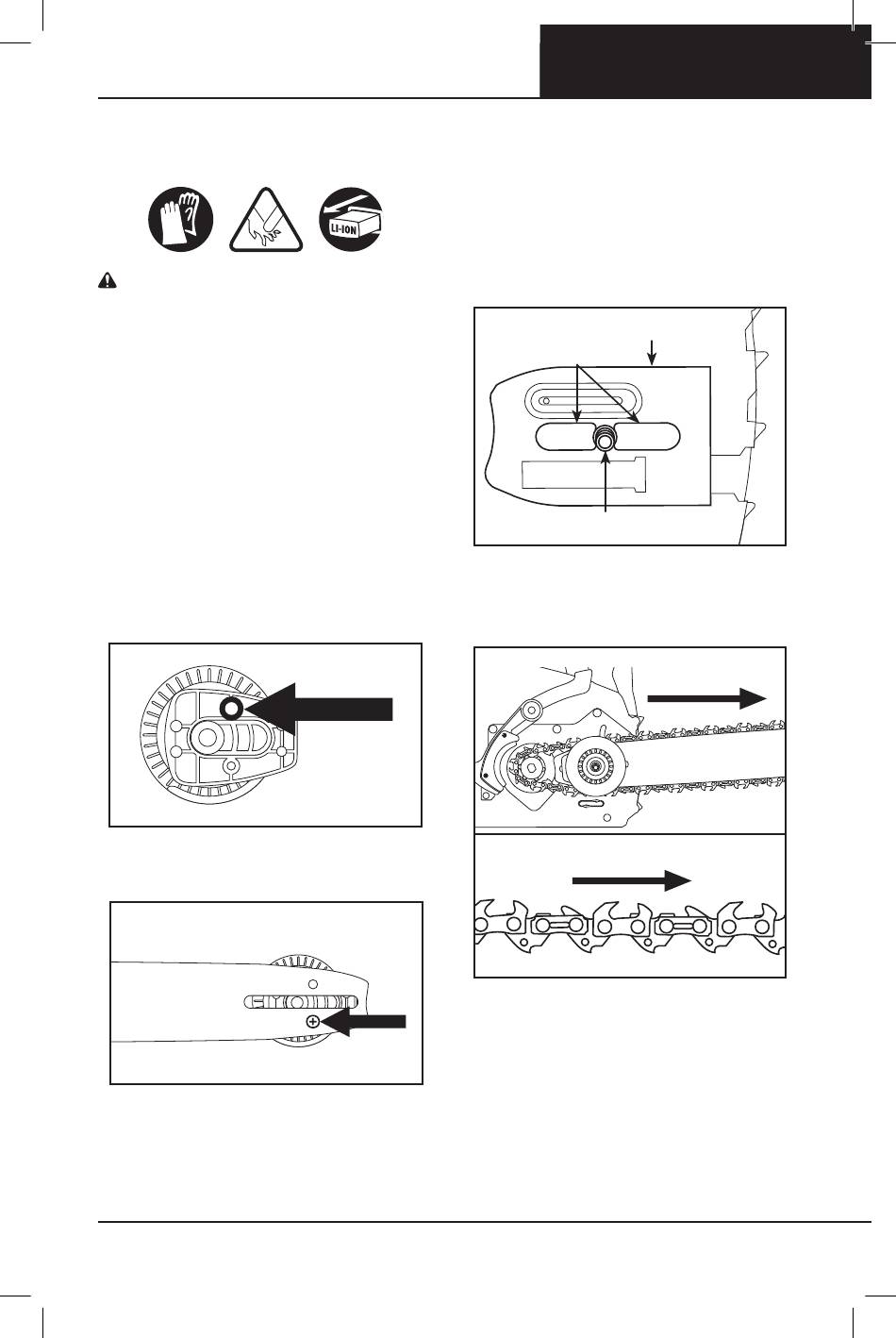

KUVA 10
• Aseta ruuvi ketjunkiristyspyörän
takapuolelta ja kiinnitä
ketjunkiristyspyörä laippaan (kuva 11) .
KUVA 11
AA 1214 - F/N 573424
PAKKAUKSEN PURKAMINEN JA
PAKKAUKSEN PURKAMINEN JA LAITTEEN KOKOAMINEN
LAITTEEN KOKOAMINEN
• Aseta ketjunkiristyspyörä laipan sivuun
itseesi päin siten, että suorakulmainen
kappale ei työnny laipan reunojen
ulkopuolelle, ja työnnä ruuvi paikoilleen .
• Aseta laippa laipan suojukseen
liu'uttamalla laipan aukkoa
kohdistuslaippaan (kuva 12) .
Kiinnitysnastan tulee olla työnnettynä
ketjunkiristyspyörän aukon läpi .
KUVA 12
LAIPAN SUOJUS
KOHDISTUSLAIPPA
KIINNITYSNASTA
• Aseta uusi ketju käyttöpyörän ympärille
siten, että hampaiden terävät reunat
osoittavat laipan yläpintaa pitkin
poispäin käyttöyksiköstä (kuva 13) .
KUVA 13
