MANUTENZIONE E PULIZIA
SOSTITUZIONE
DELL'INGRANAGGIO
TENDICATENA USURATO
Sostituire l'ingranaggio tendicatena se non
mantiene la barra e la catena alla tensione
corretta o se è danneggiato in altro modo .
Indossare i guanti .
• Rimuovere la batteria .
• Allentare leggermente la manopola di
rilascio della copertura laterale, ma non
rimuovere la copertura laterale .
• Allentare l'anello tendicatena (ruotare in
senso antiorario) per quanto possibile .
• Allentare la manopola di rilascio della
copertura laterale e rimuovere la
copertura laterale .
• Rimuovere la barra e la catena .
• Rimuovere la vite dal lato posteriore
dell'ingranaggio tendicatena e rimuovere
l'ingranaggio tendicatena dalla barra
di guida .
• Collocare l'ingranaggio tendicatena sul
lato della barra di guida rivolto verso
l'utente e rimettere in sede la vite .
• Sostituire la barra di guida e la catena .
Vedere la sezione "Assemblaggio della
barra di guida e della catena" di
questo manuale .
• Mettere in tensione la catena seguendo le
istruzioni indicate in "Tensionamento della
catena" nella sezione "Disimballaggio e
assemblaggio" di questo manuale .
416
Sistema di utensili a batteria OREGON®
MOTOSEGA MODELLO CS300
SOSTITUZIONE DELLA RUOTA
DENTATA DI GUIDA
Sostituire la ruota dentata di guida ogni due
sostituzioni della catena o quando la ruota
dentata è danneggiata .
Indossare guanti e protezione per gli occhi .
• Rimuovere la batteria .
• Allentare leggermente la manopola di
rilascio della copertura laterale, ma non
rimuovere la copertura laterale .
• Allentare l'anello tendicatena (ruotare in
senso antiorario) per quanto possibile .
• Allentare la manopola di rilascio della
copertura laterale e rimuovere la copertura
laterale .
• Rimuovere la barra e la catena .

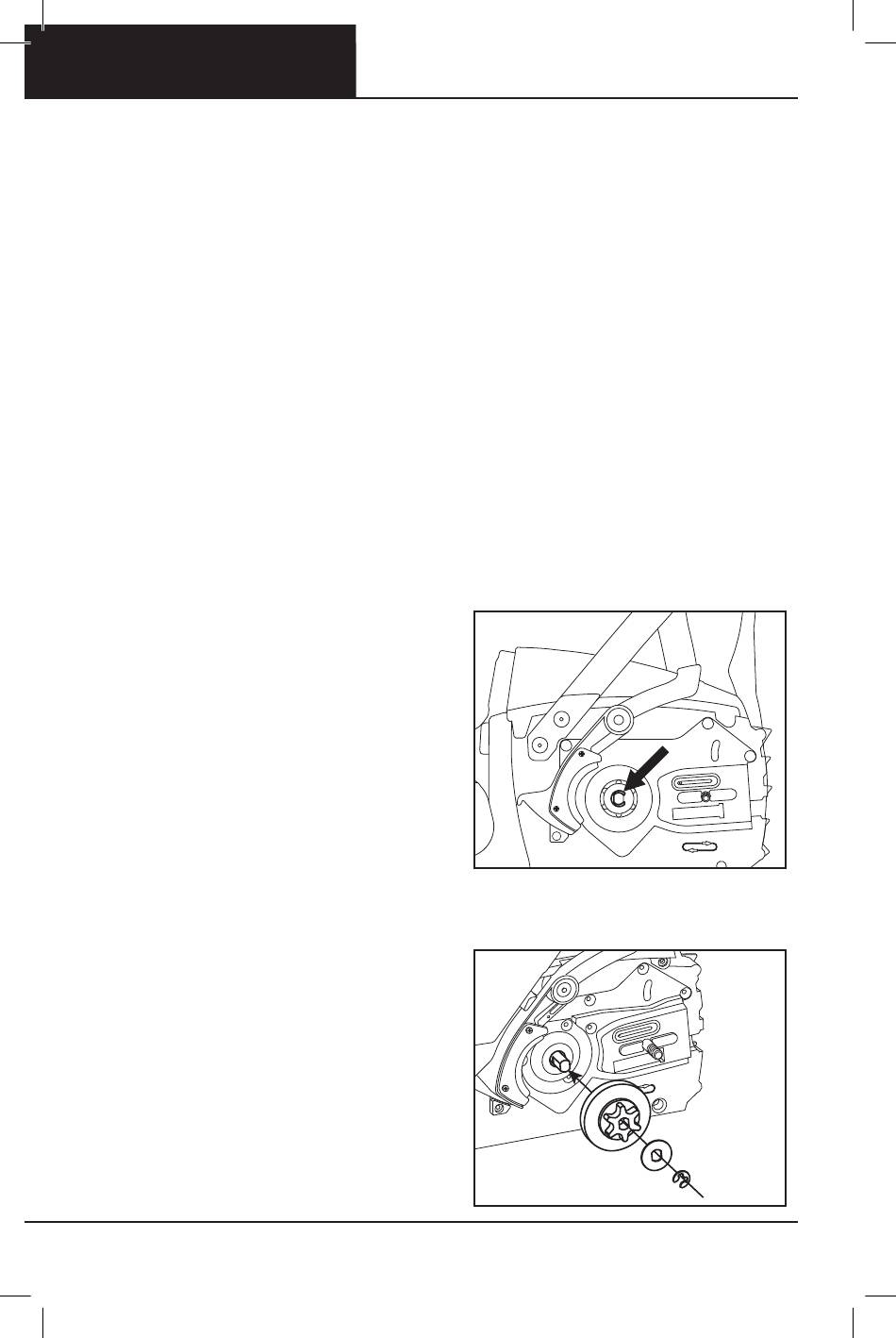

• Utilizzare un piccolo cacciavite piatto per
fare leva aperta e rimuovere l'e-clip, quindi
rimuovere la rondella e la ruota di guida
(Fig . 45) .
FIG. 45
• Inserire la nuova ruota dentata di guida e
la nuova rondella e installare il nuovo e-clip
(Fig . 46) .
FIG. 46
