OREGON® Conjunto de herramientas de batería
MOTOSIERRA MODELO CS300

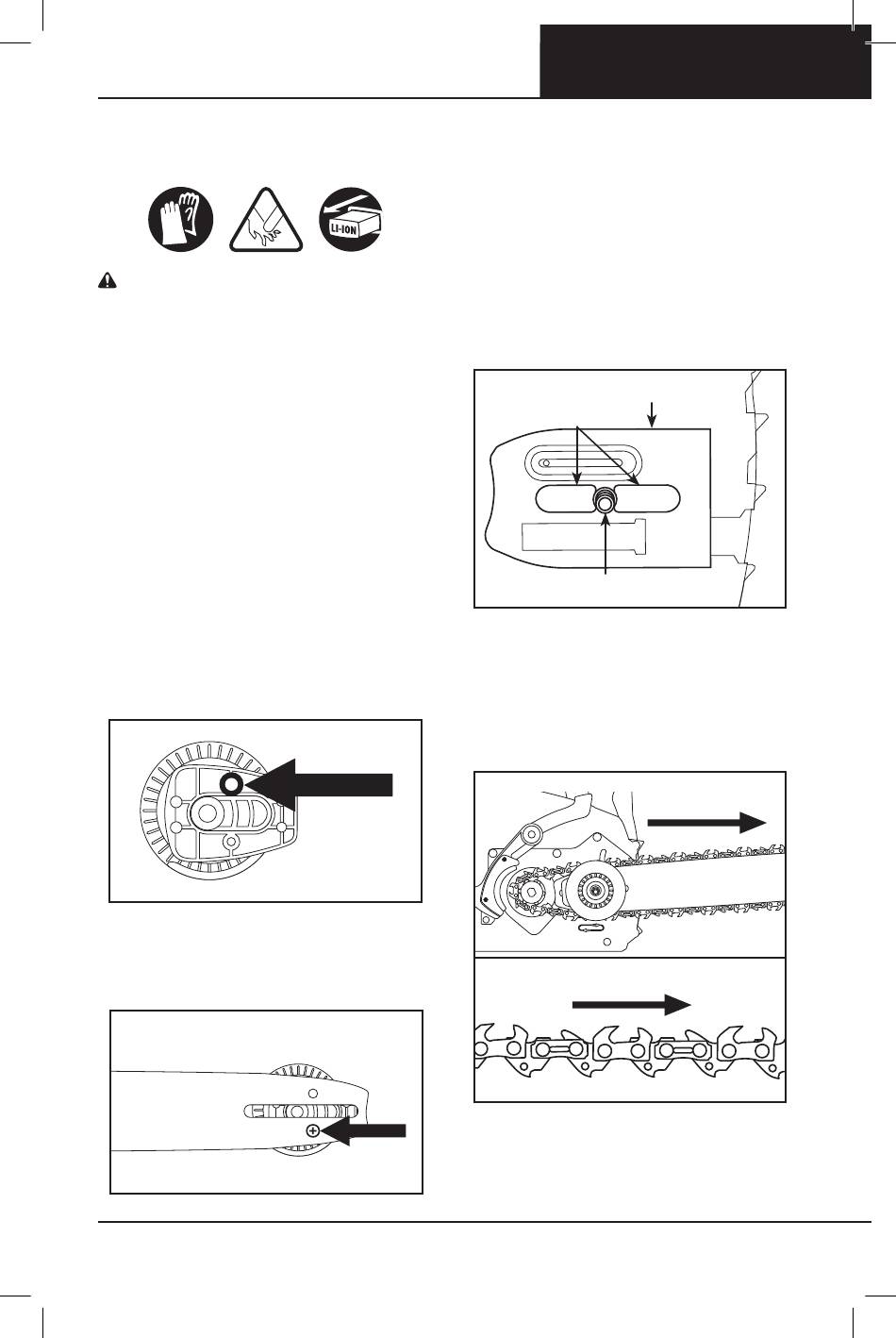

MONTAJE DE LA BARRA DE
GUÍA Y LA CADENA
ADVERTENCIA: LAS
HERRAMIENTAS QUE FUNCIONAN
CON BATERÍA Y TIENEN LA BATERÍA
INTRODUCIDA ESTÁN SIEMPRE
ENCENDIDAS Y PUEDEN ARRANCAR
EN FORMA ACCIDENTAL. SAQUE LA
BATERÍA DE LA MOTOSIERRA ANTES
DE FIJAR LA BARRA Y LA CADENA.
Utilice guantes .
• Saque la batería .
• Afloje el botón de la tapa lateral
girándolo al contrario de las agujas del
reloj y a continuación saque la tapa
lateral .
• Hay una arandela de goma que es
importante para el funcionamiento de la
sierra . Esta arandela debe estar situada
alrededor del perno del tensador antes
de fijar éste a la barra (Fig . 10) .
FIG. 10
• Inserte el tornillo desde la parte
posterior del mecanismo de tensado de
la cadena y fije éste a la barra de guía .
(Fig . 11) .
FIG. 11
AA 1214 - F/N 573424
DESEMBALAJE Y MONTAJE
• Coloque el mecanismo de tensado al
costado de la barra de guía, de cara a
usted, de forma que la pieza rectangular
no sobrepase los extremos de la barra
de guía e inserte el tornillo .
• Coloque la barra de guía en la caja de la
barra desplazando la ranura sobre el
reborde de alineamiento (Fig . 12), con la
guía de centrado insertada a través del
orificio del mecanismo de tensado de la
cadena .
FIG. 12
REBORDE DE

ALINEAMIENTO

GUÍA DE CENTRADO
• Enganche la nueva cadena de sierra en
el piñón de accionamiento de forma
que la parte cortante de los dientes a lo
largo de la parte superior de la barra
esté en sentido contrario al cuerpo de la
motosierra (Fig . 13) .
FIG. 13
CAJA DE
BARRA
325
