Narzędzia bezprzewodowe OREGON®
PILARKA ŁAŃCUCHOWA MODEL CS300
MONTAŻ PROWADNICY I
ŁAŃCUCHA
OSTRZEŻENIE: NARZĘDZIE
PRACUJĄCE Z WŁOŻONYM
AKUMULATOREM JEST ZAWSZE
WŁĄCZONE I PRZEZ PRZYPADEK
MOŻE SIĘ URUCHOMIĆ. PRZED
ZAŁOŻENIEM PROWADNICY I
ŁAŃCUCHA WYJMIJ AKUMULATOR Z
PILARKI.
Zakładać rękawice .
• Wyjmij akumulator .
• Poluzuj pokrętło blokady osłony
bocznej, przekręcając je w lewą stronę, a
następnie zdejmij osłonę boczną .
• W tym miejscu znajduje się gumowy
pierścień, który jest bardzo ważny w
funkcjonowaniu pilarki . Przed
przykręceniem napinania do
prowadnicy upewnij się, że gumowy
pierścień jest ułożony wokół trzpienia
napinacza (rys . 10) .

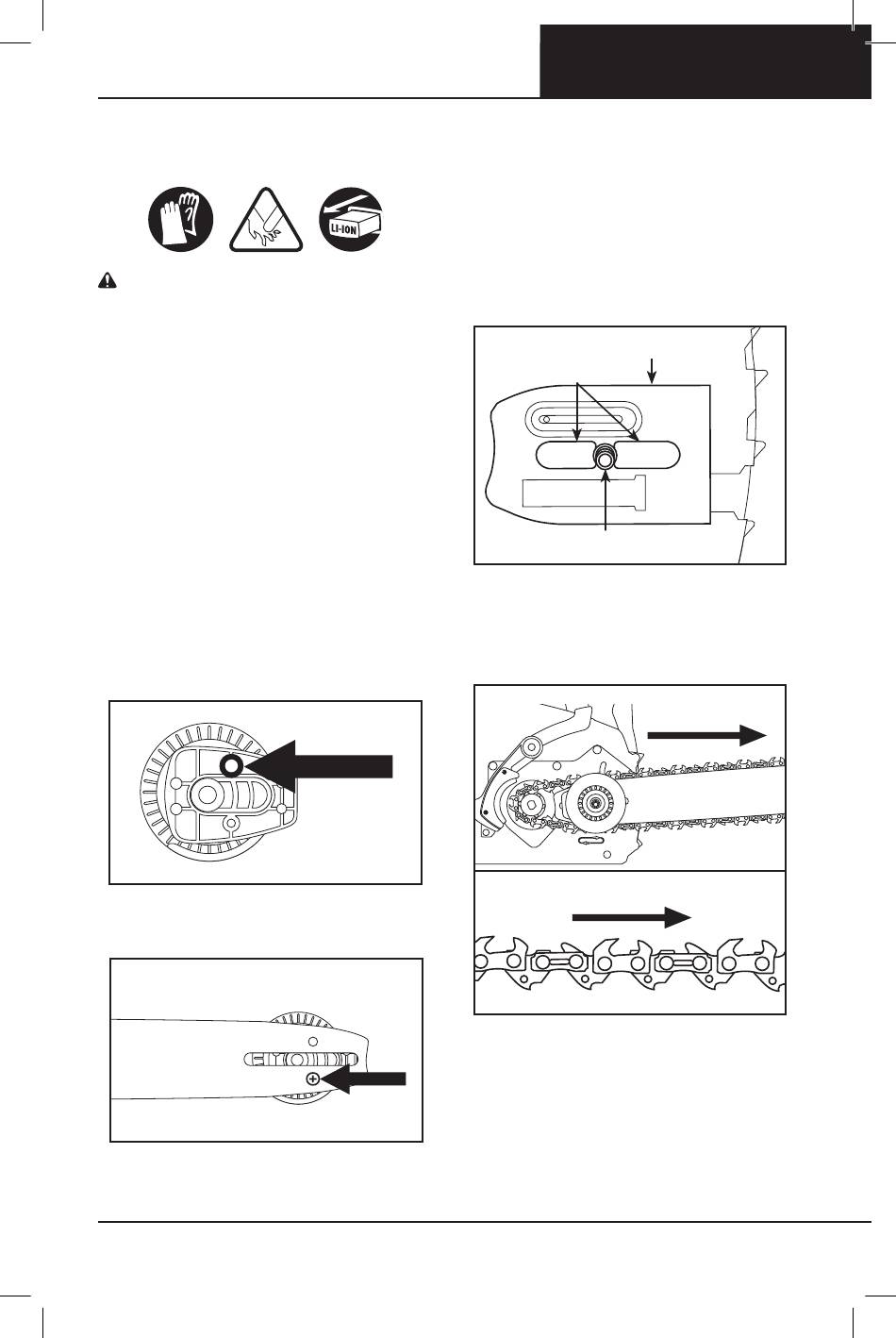

RYS. 10
• Przykręć śrubę z tyłu przekładni
napinania łańcucha i załóż tę przekładnię
na prowadnicę (rys . 11) .
RYS. 11
AA 1214 - F/N 573424
ROZPAKOWYWANIE I MONTAŻ
• Połóż przekładnię napinania łańcucha na
boku prowadnicy tak, aby prostokątny
element nie wystawał za krawędzie
prowadnicy i przykręć śrubę .
• Połóż prowadnicę na podkładce,
wsuwając kołnierz wyrównujący w
szczelinę prowadnicy (rys . 12), uważając,
aby trzpień montażowy znajdował się w
otworze przewidzianym w przekładni
napinania łańcucha .
RYS. 12
PODKŁADKA PROWADNICY
KOŁNIERZ USTALAJĄCY
TRZPIEŃ MONTAŻOWY
• Nałóż nowy łańcuch na zębatkę napędu
tak, aby krawędzie tnące w górnej części
prowadnicy były skierowane na
zewnątrz od jednostki napędowej
(rys . 13) .
RYS. 13
515
