OREGON® Sladdlöst verktygssystem
KEDJESÅG MODELL CS300

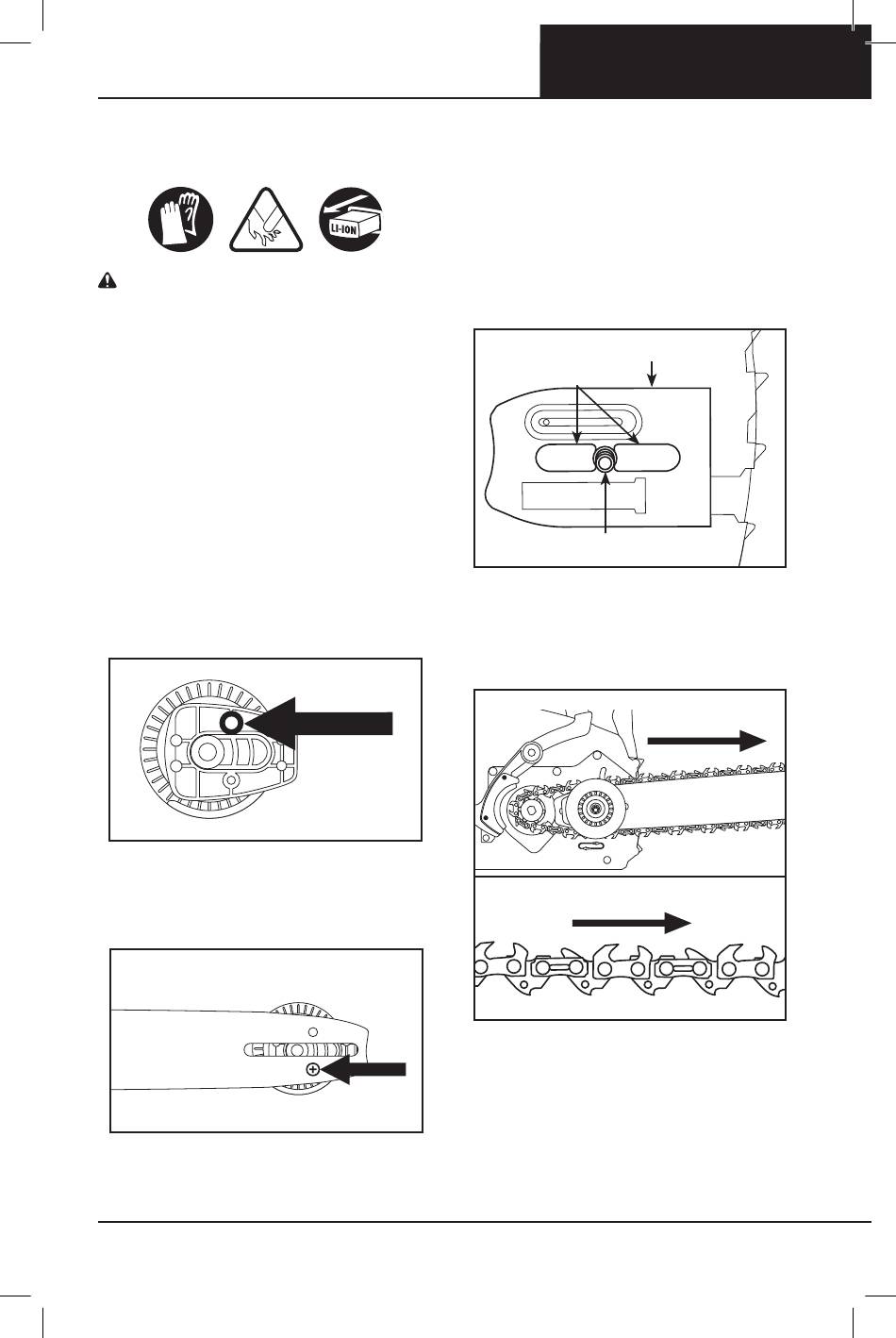

MONTERING AV SVÄRD OCH
SÅGKEDJA
Varning: Ett batteridrivet verktyg
med batteripaketet insatt är alltid
påslaget och kan starta av misstag.
TA BORT BATTERIPAKETET FRÅN
MOTORSÅGEN INNAN DU MONTERAR
SVÄRDET OCH SÅGKEDJAN.
Bär handskar .
• Ta ur batteriet .
• Lossa ratten på sidoskyddet genom
att vrida den moturs och ta sedan bort
sidoskyddet .
• Det finns en o-ring som är viktig för
sågens funktion . O-ringen måste
placeras runt tappen på spännaren
innan spännaren skruvas fast på svärdet
(fig . 10) .
FIG. 10
• Montera skruven från
kedjespännarhjulets baksida och
montera kedjespännarhjulet på
sågsvärdet (fig . 11) .
FIG. 11
AA 1214 - F/N 573424
UPPACKNING OCH MONTERING
• Placera kedjespännarhjulet på sidan
av sågsvärdet vänt mot dig så att den
rektangulära delen inte sticker utanför
kanten på sågsvärdet och sätt tillbaka
skruven .
• Placera svärdet på svärdsätet genom att
skjuta svärdspåret över styrkammen
(fig 12), med fixeringstappen införd
genom hålet i kedjespännarhjulet .
FIG. 12
SÅGSVÄRDSPLATTA
INRIKTNINGSFLÄNS
FÄSTSKRUV
• Trä den nya sågkedjan runt drivhjulet
med tändernas egg längs svärdets
översida riktade bort från drivenheten
(fig . 13) .
FIG. 13
135
