Systém akumulátorového nástrojů OREGON®
ŘETĚZOVÁ PILA, MODEL CS300

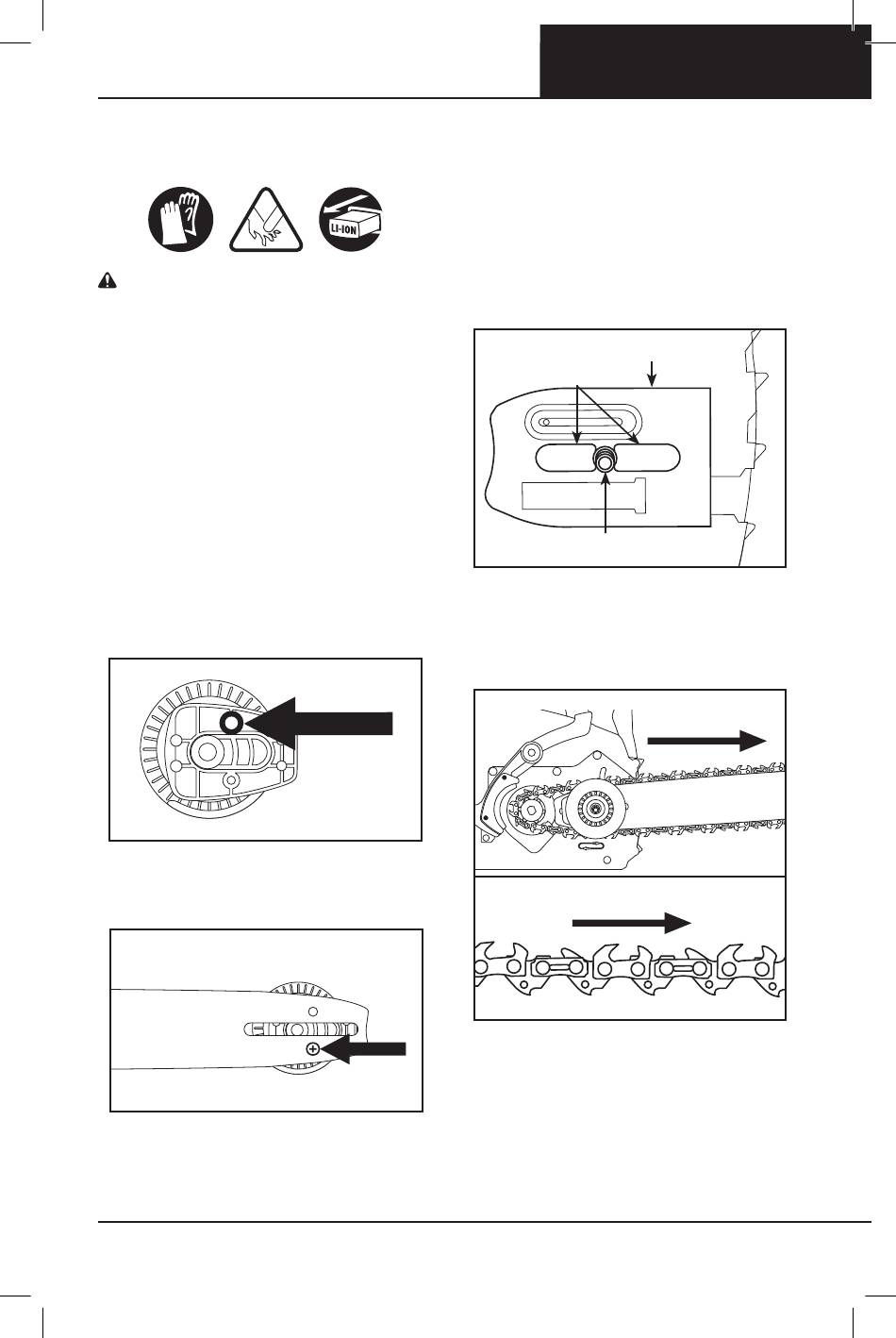

MONTÁŽ VODICÍ LIŠTY A
ŘETĚZU PILY
POZOR: AKUMULÁTOROVÉ NÁŘADÍ
S VLOŽENÝM AKUMULÁTOREM JE
VŽDY ZAPNUTÉ A MŮŽE SE NÁHODNĚ
SPUSTIT. PŘED MONTÁŽÍ LIŠTY A
ŘETĚZU VYJMĚTE AKUMULÁTOR Z
ŘETĚZOVÉ PILY.
Použijte rukavice .
• Vyjměte akumulátor .
• Otočením proti směru hodinových
ručiček uvolněte úchyt bočního krytu a
potom boční kryt sejměte .
• Pro funkci pily je velmi důležitý gumový
O-kroužek . Tento gumový O-kroužek
musí být umístěn kolem čepu na
napínači před přišroubováním napínače
lištu (obr 10) .
OBR. 10
• Ze zadní strany napínacího kola zasuňte
šroub a připevněte napínací kolo na
vodicí lištu (obr 11) .
OBR. 11
AA 1214 - F/N 573424
VYBALENÍ A MONTÁŽ
• Napínací kolo řetězu umístěte na stranu
vodicí lišty směřující k vám tak, aby
obdélníkový díl nepřečníval přes hrany
vodicí lišty a zasuňte šroub .
• Vodicí lištu nasuňte drážkou v liště na
seřizovací přírubu a umístěte ji na
podložku lišty (obr . 12) tak, aby montážní
trn procházel otvorem v napínacím kole
řetězu .
OBR. 12
PODLOŽKA LIŠTY
ZAROVNÁVACÍ PŘÍRUBA
INSTALAČNÍ TRN
• Nasaďte nový řetěz pily na řetězku tak,
aby břity zubů na horní straně lišty
směřovaly směrem od pohonné
jednotky (obr 13) .
OBR. 13
