ENTRETIEN ET NETTOYAGE
REMPLACEMENT D'UN
DISPOSITIF DE SERRAGE DE
LA CHAÎNE USÉ
Remplacez le dispositif de serrage de
la chaîne s'il ne maintient pas le guide-
chaîne et la chaîne à une tension correcte
ou s'il est endommagé .
Portez des gants .
• Retirez la batterie .
• Desserrez légèrement le bouton de
déverrouillage du panneau latéral, mais
ne retirez pas le panneau latéral .
• Desserrez complètement la bague de
desserrage de la chaîne (tournez dans le
sens antihoraire) .
• Desserrez le bouton de déverrouillage
du panneau latéral et retirez le panneau
latéral .
• Enlevez le guide et la chaîne .
• Enlevez la vis de la face arrière du
dispositif de serrage de la chaîne, puis
retirez le dispositif du guide-chaîne .
• Placez le nouveau dispositif de serrage
de la chaîne sur le côté du guide-chaîne
face à vous, puis remettez la vis en place .
• Replacez le guide-chaîne et la chaîne
de tronçonneuse . Consultez la section
« Montage du guide-chaîne et de la
chaîne de tronçonneuse » du présent
manuel .
• Tendez la chaîne comme indiqué dans
« Tension de la chaîne de tronçonneuse »
dans la section « Déballage et montage »
du présent manuel .
74
Système d'outils à batterie OREGON®
MODÈLE DE TRONÇONNEUSE CS300
REMPLACEMENT DU PIGNON
D'ENTRAÎNEMENT
Remplacez le pignon d'entraînement tous
les deux remplacements de chaîne ou
lorsqu'il est endommagé .
Portez des gants et une protection
oculaire .
• Retirez la batterie .
• Desserrez légèrement le bouton de
déverrouillage du panneau latéral, mais
ne retirez pas le panneau latéral .
• Desserrez complètement la bague de
desserrage de la chaîne (tournez dans le
sens antihoraire) .
• Desserrez le bouton de déverrouillage
du panneau latéral et retirez le panneau
latéral .
• Enlevez le guide et la chaîne .

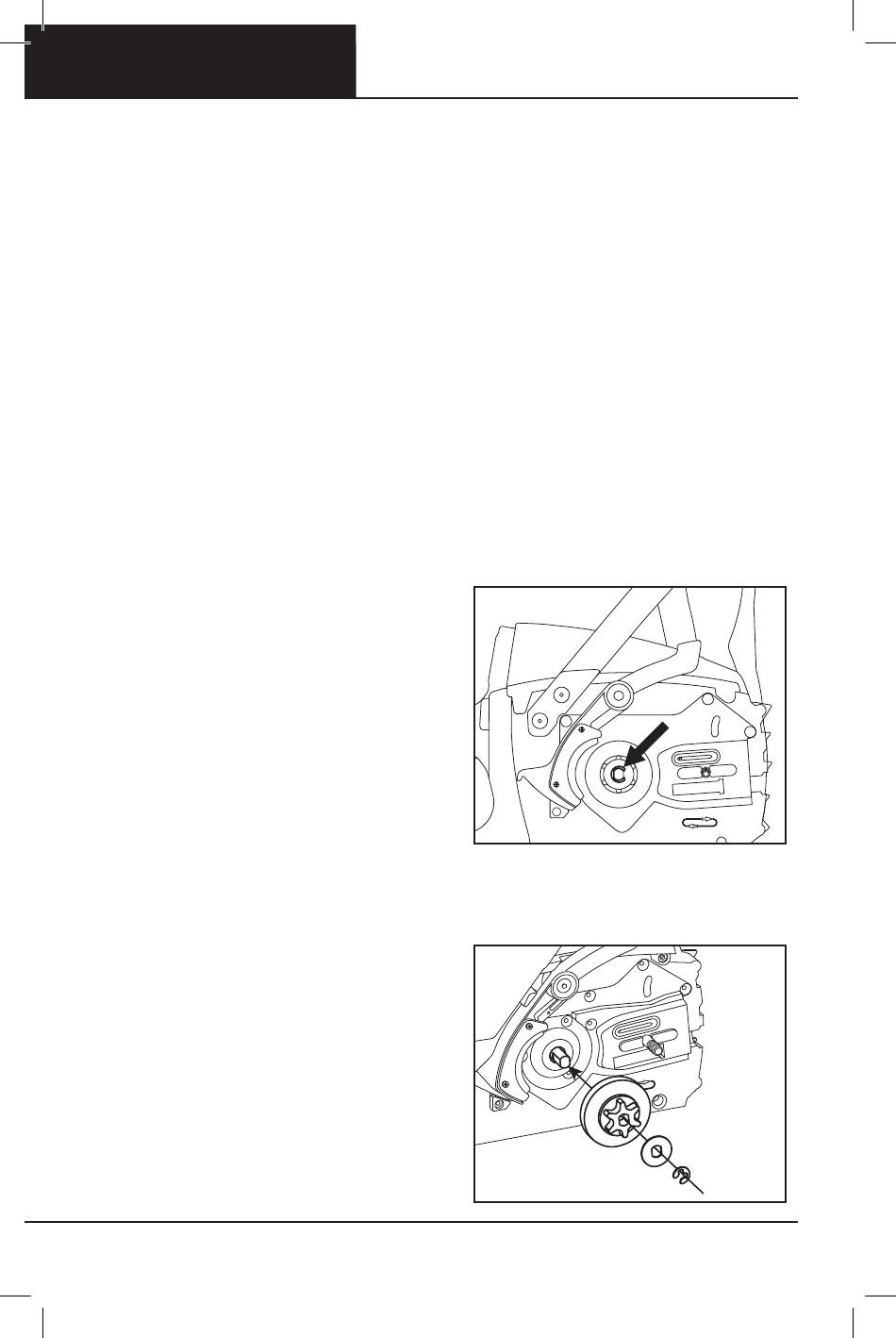

• Utilisez un petit tournevis plat pour
ouvrir et retirer l'anneau e-clip, puis
retirez la rondelle et le pignon
d'entraînement (Fig . 45) .
FIG. 45
• Insérez la nouvelle rondelle et le
nouveau pignon d'entraînement, puis
installez le nouvel anneau e-clip
(Fig . 46) .
FIG. 46
