Ασύρματο σύστημα εργαλείου OREGON®
ΑΛΥΣΟΠΡΙΟΝΟ ΜΟΝΤΕΛΟ CS300
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ
ΡΑΒΔΟΥ ΟΔΗΓΗΣΗΣ ΚΑΙ ΤΗΣ
ΑΛΥΣΙΔΑΣ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΝΑ ΕΡΓΑΛΕΙΟ
ΜΠΑΤΑΡΙΑΣ ΜΕ ΤΗΝ ΜΠΑΤΑΡΙΑ
ΤΟΥ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΕΙΝΑΙ ΠΑΝΤΑ
ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΚΑΙ ΜΠΟΡΕΙ ΝΑ ΤΕΘΕΙ
ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΑΚΟΥΣΙΩΣ. ΑΦΑΙΡΕΣΤΕ
ΤΗ ΜΠΑΤΑΡΙΑ ΑΠΟ ΤΟ ΑΛΥΣΟΠΡΙΟΝΟ
ΠΡΙΝ ΠΡΟΣΑΡΤΗΣΕΤΕ ΤΗ ΛΑΜΑ ΚΑΙ ΤΗΝ
ΑΛΥΣΙΔΑ.
Φορέστε γάντια .
• Αφαιρέστε τη μπαταρία .
• Χαλαρώστε το κουμπί απελευθέρωσης
πλαϊνού καλύμματος περιστρέφοντάς το
αριστερόστροφα και κατόπιν αφαιρέστε το
πλαϊνό κάλυμμα .

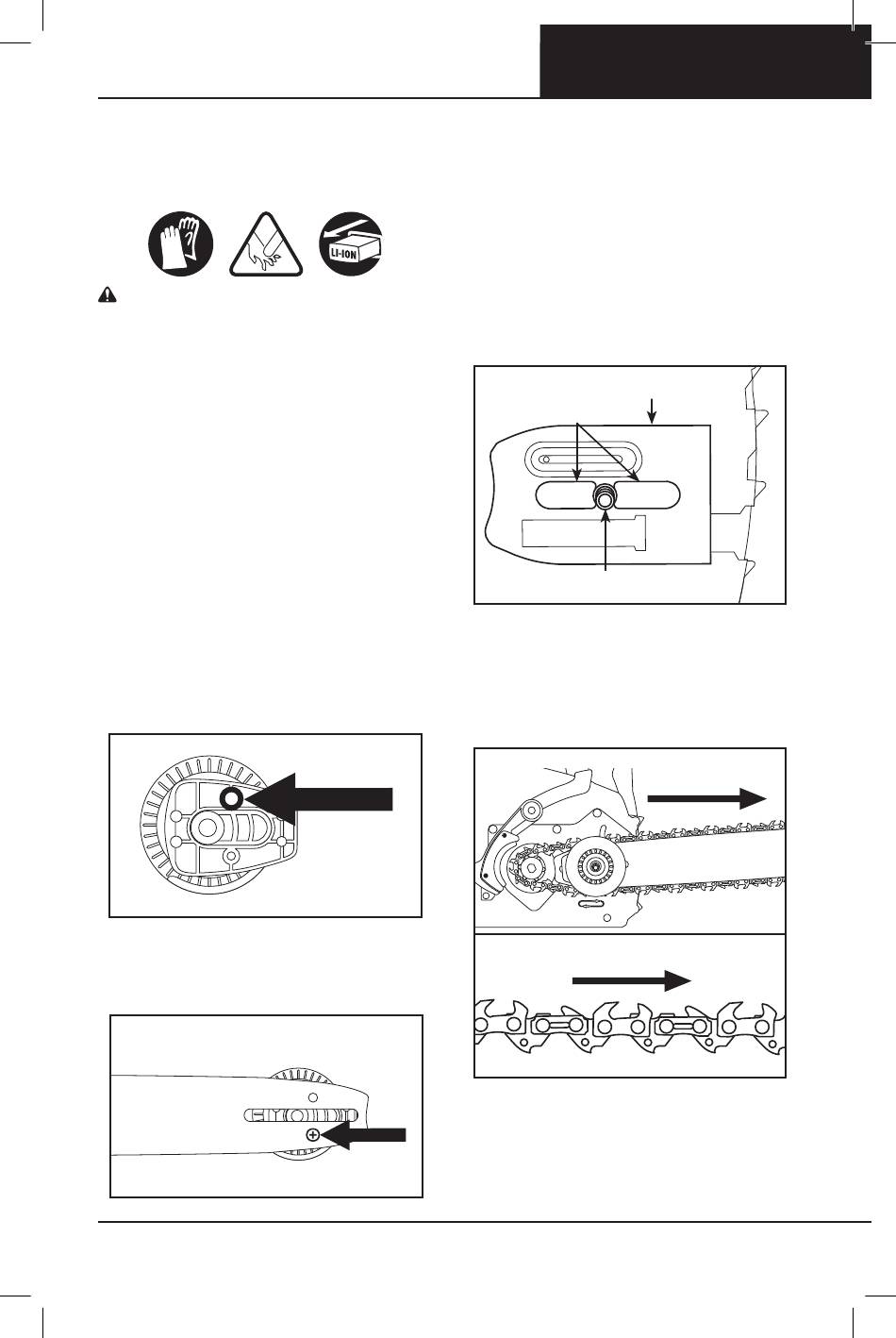

• Υπάρχει ένας ελαστικός στρογγυλός
δακτύλιος που είναι σημαντικός για τη
λειτουργία του πριονιού . Ο ελαστικός
στρογγυλός δακτύλιος πρέπει να βρίσκεται
στη θέση του, γύρω από την περόνη στον
εντατήρα πριν βιδωθεί ο εντατήρας στη
λάμα (Εικ . 10) .
ΕΙΚ. 10
• Εισαγάγετε τη βίδα από την πίσω πλευρά του
γραναζιού τεντώματος αλυσίδας και
συνδέστε το γρανάζι τεντώματος αλυσίδας
στη λάμα-οδηγό (Εικ . 11) .
ΕΙΚ. 11
AA 1214 - F/N 573424
ΑΠΟΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΗ
• Τοποθετήστε το γρανάζι τεντώματος
αλυσίδας στο πλαϊνό της λάμας-οδηγού,
στραμμένο προς το μέρος σας, με τρόπο
ώστε το ορθογώνιο κομμάτι να μην
προεξέχει περισσότερο από τα άκρα της
λάμας-οδηγού και εισαγάγετε τη βίδα .
• Τοποθετήστε τη λάμα-οδηγό στο πέλμα της
λάμας σύροντας την εγκοπή λάμας πάνω από
τη φλάντζα ευθυγράμμισης (Εικ . 12), με το
παξιμάδι τοποθέτησης να έχει εισαχθεί μέσα
από την οπή στο γρανάζι τεντώματος
αλυσίδας .
ΕΙΚ. 12
ΠΕΛΜΑ ΛΑΜΑΣ
ΦΛΑΝΤΖΑ
ΕΥΘΥΓΡΑΜΜΙΣΗΣ
ΠΑΞΙΜΑΔΙ ΤΟΠΟΘΕΤΗΣΗΣ
• Περάστε την καινούργια οδοντωτή αλυσίδα
επάνω στον αλυσοτροχό μετάδοσης κίνησης
με τρόπο ώστε οι ακμές κοπής των δοντιών
κατά μήκος του πάνω μέρους της λάμας να
είναι στραμμένες μακριά από την κινητήρια
κεφαλή (Εικ . 13) .
ΕΙΚ. 13
287
