Estructura de componentes  Bastidor de E/S (RPio622)
Bastidor de E/S (RPio622)
Se trata de un bastidor de E/S para entrada y salida de señales de audio analógicas y digitales de
diversos formatos, incluido AES/EBU, con origen y destino en el motor DSP a través de una tarjeta
de red TWINLANe instalada en la ranura para tarjetas HY 1. Las seis ranuras para tarjetas RY
y las dos ranuras para tarjetas MY permiten configurar la estructura de E/S de manera flexible.
Lleva dos fuentes de alimentación integradas que proporcionan alimentación redundante.

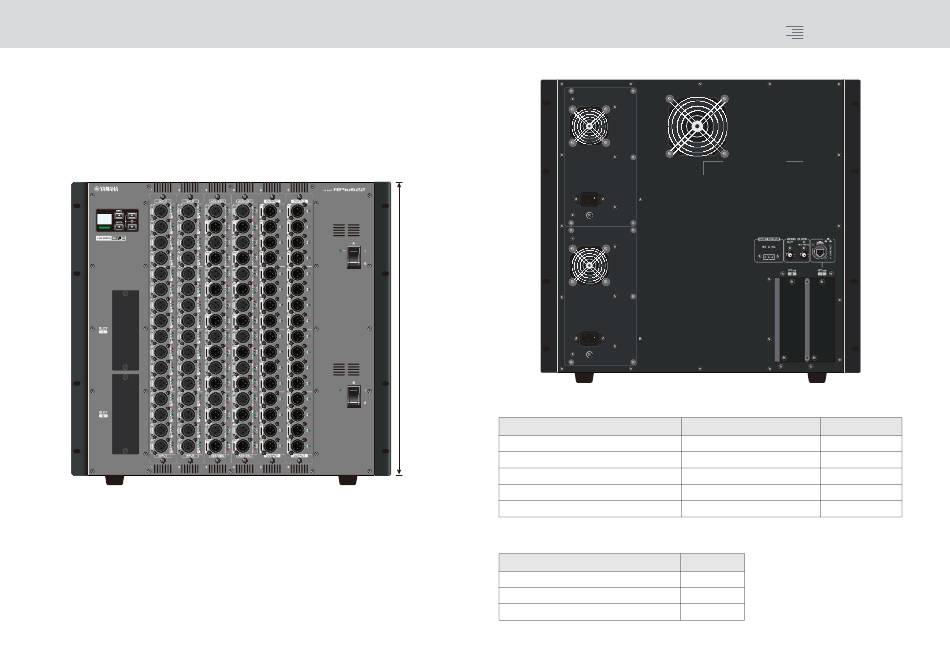

Panel frontal
Acerca de las ranuras para tarjetas HY
La ranura para tarjetas HY 1 del bastidor de E/S se utiliza exclusivamente para una tarjeta de red
TWINLANe. La ranura para tarjetas HY 2 se puede utilizar como entrada/salida universal. La ranura
para tarjetas HY 1 es de tipo 256 entradas/salidas y la ranura 2, de tipo 128 entradas/salidas.
Panel posterior
Tamaño
10U
Lista de tomas
Toma
WORD CLOCK IN (entrada de reloj)
WORD CLOCK OUT (salida de reloj)
NETWORK (red)
FAULT OUTPUT (salida de error)
AC INLET (entrada de CA)
Lista de ranuras
Ranura
RY CARD SLOT (ranura para tarjetas RY)
MY CARD SLOT (ranura para tarjetas MY)
HY CARD SLOT (ranura para tarjetas HY)
9
Conector
BNC (conector roscado de bayoneta)
BNC (conector roscado de bayoneta)
etherCON CAT5
Euroblock de 3 patillas
Tipo de bloqueo en V
* Está previsto que se admita en una actualización futura.
Número
6
2
2
RIVAGE PM10 Manual de funcionamiento
Contenido
Número de tomas
1*
1
1*
1
2
