Monitor (monitorización)
Monitor (monitorización)

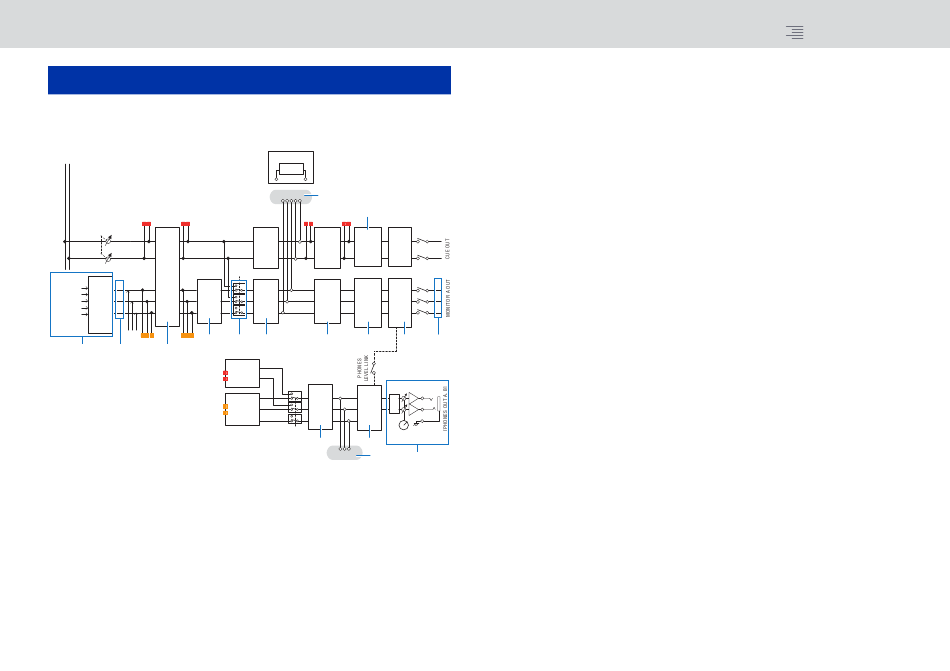

Se proporcionan dos conjuntos de salidas de monitorización, MONITOR A y MONITOR B. Puede
seleccionar el origen de monitorización de forma independiente y ajustar el nivel de salida de cada
uno de ellos.
CUE A/B
L R
PRE DELAY POST DELAY
(CUE) (CUE)
CUE TRIM
DELAY
STEREO
L
MIX
MONITOR DIMMER
R
MATRIX
SOURCE
ON CUE
TALKBACK
SELECT C
INPUT CH
(DIRECT OUT)
OSC
$
PRE DELAY POST DELAY
2 3 (MONITOR) 4 (MONITOR)
Número de sistemas
Hay dos conjuntos de salidas de monitorización, MONITOR A y MONITOR B.
1 Salida de auriculares
Se proporcionan dos salidas de auriculares, PHONES A y PHONES B.
2 Selector de entrada
Puede proporcionar ocho orígenes para monitorizarlos y cambiar de unos a otros. Es posible
asignar las señales de hasta ocho canales a un solo origen de monitorización. No solo puede
seleccionar como señales de monitorización las de canales o buses, sino también las procedentes
directamente de los patches de entrada.
3 Estructura del circuito de monitorización
Consta de tres canales: canal L (izquierdo), canal R (derecho) y canal CENTER (central).
INSERT
PLUG-IN
INSERT
5
PRE EQ POST EQ )
(CUE)
(CUE)
DIMMER
CUE OUT
ON LEVEL
CUE PEQ
MODE
TALKBACK
CUE SOLO LOGIC
DIMMER/
MONITOR
MONITOR
DIMMER
LEVEL
OUT
PEQ
ON
MODE
TALKBACK
9 @ 6 ) 7
CUE
PRE DELAY
POST DELAY
L
MONITOR
L R+C PHONES
DA
PRE DELAY R
DOWN- LEVEL
POST DELAY
MIX LINK
C
CUE/SOLO
LOGIC
# !
INSERT 5
4 DELAY (retardo)
Permite retardar la señal de monitorización. Puede especificar hasta 1.000 ms. Además, puede
seleccionar la unidad del tiempo de retardo para medirlo en metros, pies, muestra, milisegundos
o marcos, según la aplicación.
5 INSERT (inserción)
Puede insertar un plug-in, GEQ o PEQ. El punto de inserción se fija en PRE EQ (inmediatamente
antes del ecualizador). También se proporciona un punto de inserción para PHONES OUT.
6 PEQ
La sección Monitor proporciona un ecualizador paramétrico de 8 bandas especializado para
monitorización.
7 MONITOR LEVEL (nivel de monitorización)
Es posible ajustar los niveles de salida de los canales L, R y CENTER de MONITOR OUT.
L
El nivel de monitorización también se puede asignar a un fader.
R
8 Estructura de salida
• Canal L (izquierdo), canal R (derecho) y canal CENTER (central) de MONITOR A.
L
R • Canal L (izquierdo), canal R (derecho) y canal CENTER (central) de MONITOR B.
C
9
CUE SOLO LOGIC (lógica CUE/SOLO)
Hace que la señal CUE interrumpa la salida de monitorización cuando CUE está activa.
8
El canal CENTER se puede activar o desactivar de forma independiente.
) DIMMER ON TALKBACK (atenuador para interfono)
Atenúa la señal de monitorización en una cantidad fija.
PHONES A-B
Tip
! PHONES LEVEL LINK (enlace de nivel de auriculares)
Ring
Sleeve El nivel de la señal que se envía a la toma PHONES A/PHONES B se enlaza a MONITOR A/
PHONES MONITOR B LEVEL.
LEVEL
@ MONITOR OUT MODE (modo de salida de monitorización)
1
Mezcla las señales L (izquierdo) y R (derecho) en una señal monoaural.
También se mezclan las señales L/R/C (izquierda/derecha/central) en L/R.
# L R+C DOWNMIX (mezcla izquierda, derecha y central)
Permite mezclar las señales L/R/C (izquierda/derecha/central) en L/R.
$ DIMMER ON CUE (atenuador en escucha)
Cuando la señal CUE ha interrumpido la salida de monitorización, se atenúa la señal que entra
en el monitor.
NOTA
Las asignaciones de monitorización y la activación y desactivación también se pueden asignar a una tecla
USER DEFINED.
