Monitor  OSCILLATOR (oscilador)

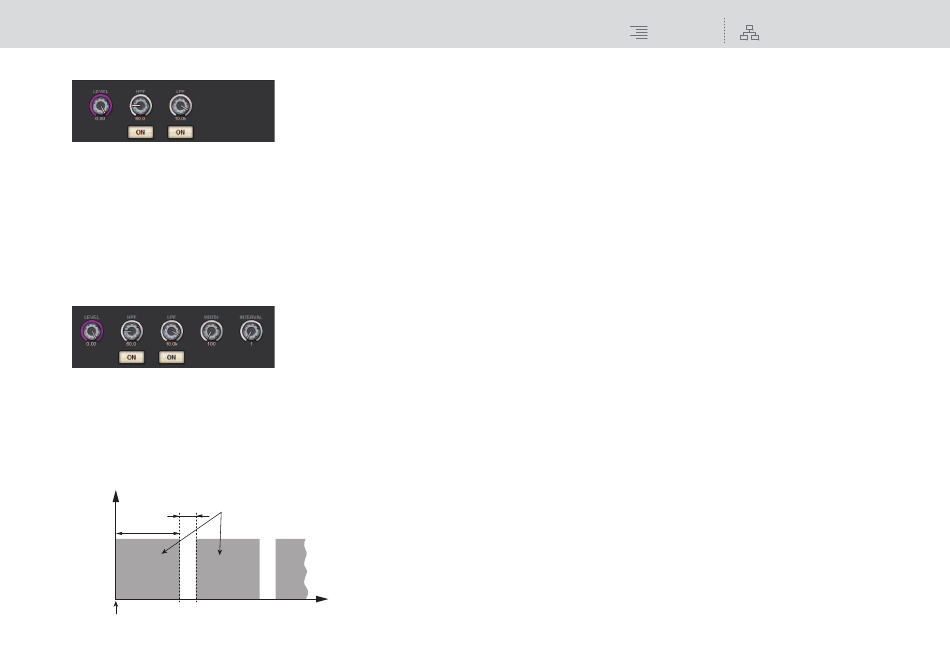

PINK NOISE (ruido rosa):
• Mando LEVEL (nivel)
Indica el nivel de salida del ruido rosa. Use el codificador de pantalla para ajustar el valor.
• Mando HPF (filtro de paso alto)
Indica la frecuencia de corte del HPF que procesa el ruido rosa. Use el codificador de
pantalla para ajustar el valor. Use el botón que hay debajo del mando para activar
o desactivar el HPF.
• Mando LPF (filtro de paso bajo)
Indica la frecuencia de corte del LPF que procesa el ruido rosa. Use el codificador de
pantalla para ajustar el valor. Use el botón que hay debajo del mando para activar
o desactivar el LPF.
BURST NOISE (ruido de ráfaga):
• Mandos LEVEL (nivel), HPF (filtro de paso alto), LPF (filtro de paso bajo)
Son los mismos que para el modo PINK NOISE.
• Mando WIDTH (duración)
Indica la duración del sonido que se emite intermitentemente. Use el codificador de pantalla
para ajustar el valor.
• Mando INTERVAL (intervalo)
Indica la duración del silencio entre ráfagas de ruido. Use el codificador de pantalla para
ajustar el valor.
Nivel
Salida de ruido rosa
INTERVAL
WIDTH
El botón BURST NOISE está activado.
Tiempo
152
CONTENIDO
3 Sección ASSIGN (asignar)
Permite seleccionar un canal al que se enviará la señal del oscilador. Pulse una de las cinco
fichas que figuran en la parte inferior para seleccionar el tipo de canales o buses mostrado.
A continuación, pulse los botones de los canales o buses deseados (es posible realizar
selecciones múltiples).
Si se selecciona el modo SINE WAVE 2CH, las señales de salida variarán en función de si
el número de canal seleccionado es impar o par. Por ejemplo, la señal del canal impar se
direccionará a MIX1 y la del canal par, a MIX2. Puede pulsar el botón CLEAR ALL para
anular todas las selecciones.
4
Botones de selección de visualización de canal
Seleccione el tipo de canales que desee ver en la pantalla. Las opciones disponibles son CH1­72,
CH73-144, MIX, ST/MTRX y MONITOR. Se ilumina un indicador "ASSIGNED" en los
botones que contienen una selección de bus o canal.
5
Sección de contadores
Indica el nivel de salida del oscilador.
6 Botón OSCILLATOR OUTPUT (salida del oscilador)
Permite activar o desactivar el oscilador. Si esté botón está activado, la señal del oscilador
se envía al bus o canal de entrada que se seleccionó en la sección ASSIGN. Cuando vuelva
a pulsar el botón, se desactivará el oscilador.
7 Botón CLEAR ALL (borrar todo)
Excluye todos los canales de salida del destino de la señal del oscilador.
8 Botón CLOSE (cerrar)
Cierra la ventana emergente OSCILLATOR.
3.
Pulse un botón del campo MODE para seleccionar el tipo de señal que desea que
salga.
4.
Use los mandos y botones del campo de parámetros para ajustar los parámetros
del oscilador.
Los parámetros mostrados variarán dependiendo del oscilador seleccionado en el campo
MODE. Para controlar los mandos mostrados en el campo de parámetros, use los
codificadores de pantalla correspondientes.
