Acerca de las conexiones
Acerca de las conexiones

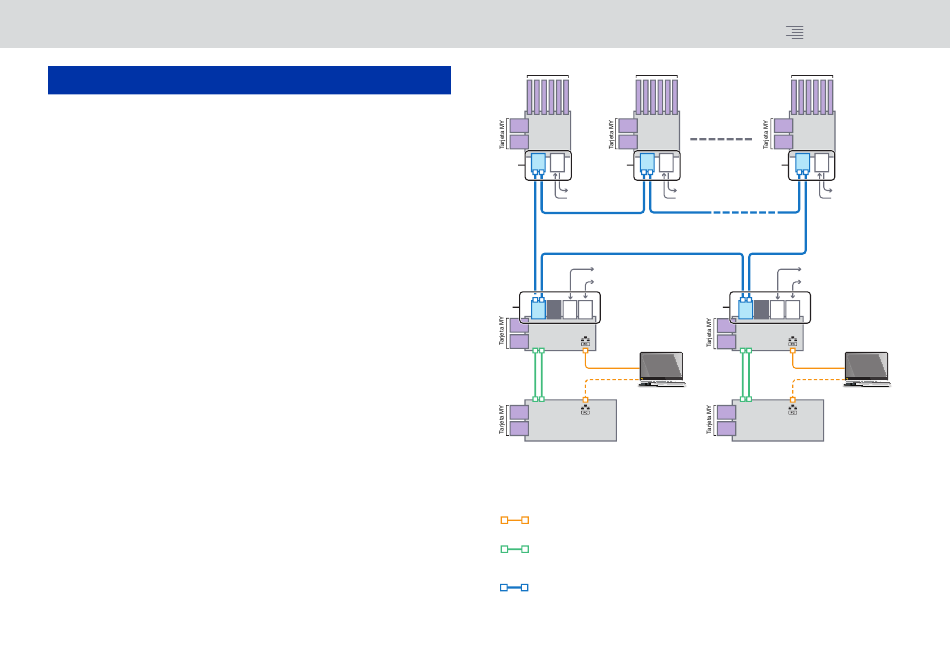

El siguiente diagrama muestra las conexiones típicas del sistema RIVAGE PM10. Los equipos
se pueden combinar de varias formas para crear sistemas pequeños o grandes.
• Conexión de la superficie de control y del motor DSP (red de la consola)
Un motor DSP (DSP-R10) tiene una toma específica (TO CONSOLE) para conectarlo a la superficie
de control (CS-R10, CS-R10-S). Puede conectar una única superficie de control a un motor DSP.
La red creada por la superficie de control y un motor DSP recibe el nombre de "red de la consola".
La red de la consola se conecta en anillo. Esto proporciona redundancia tanto para las señales de
audio como para las señales de control.
• Conexión entre motores DSP y bastidores de E/S (red de E/S)
Un motor DSP y un bastidor de E/S (RPio622, RPio222) se conectan a través de una red
TWINLANe utilizando la ranura 1 de tarjeta HY. La red creada por un motor DSP y un bastidor de
E/S recibe el nombre de "red de E/S".
La red de E/S se conecta en anillo. Un anillo permite conectar hasta dos motores DSP y hasta ocho
bastidores de E/S.
Acerca de las ranuras para tarjetas HY
1 La ranura para tarjetas HY 1 del motor DSP se utiliza exclusivamente para una tarjeta de red
TWINLANe. La ranura para tarjetas HY 4 se utiliza exclusivamente para grabación de varias
pistas. La ranura para tarjetas HY 3 se puede utilizar como entrada/salida universal. La ranura
para tarjetas HY 2 se admitirá en el futuro. Cada ranura para tarjetas HY de la 1 a la 4 es de
tipo 256 entradas/salidas.
2 La ranura para tarjetas HY 1 del bastidor de E/S se utiliza exclusivamente para una tarjeta de
red TWINLANe. La ranura para tarjetas HY 2 se puede utilizar como entrada/salida universal.
La ranura para tarjetas HY 1 es de tipo 256 entradas/salidas y la ranura 2, de tipo 128 entradas/
salidas.
Tarjeta RY Tarjeta RY
Bastidor Bastidor
de E/S
RPio622 RPio622
HY1 HY2 HY1
2 2
Salida dividida del
bastidor de E/S
Entrada adicional
Entrada/salida adicional
Entrada/salida (DAW)
de varias pistas
1
HY1 HY2 HY3 HY4
Motor
DSP-R10
Red de la o
consola
(RIVAGE PM10 Editor)
Superficie de
control CS-R10
* La ranura para tarjetas HY 2 se admitirá en el futuro.
Conexión Ethernet
Cable Ethernet (CAT5 o superior, con un máximo de 100 metros)
Red de la consola
Cable Ethernet (CAT5e o superior, con un máximo de 100 metros)
* Se recomienda usar conectores etherCON fabricados por Neutrik.
Red de E/S
Cable de fibra óptica multimodo de 50/125 μm (300 metros como máximo)
Cable de fibra óptica monomodo (2 km como máximo entre dispositivos)
* Se recomienda utilizar conectores LC Duplex compatibles con conectores opticalCON de Neutrik.
