Estructura de componentes  Motor DSP (DSP-R10)
Motor DSP (DSP-R10)
Se trata de un motor DSP de 144 canales de entrada, 72 buses MIX (mezcla), 36 buses MATRIX (matriz)
y 2 canales estéreo que lleva a cabo el procesamiento de todo el audio del sistema RIVAGE PM10,
como las mezclas y los plug-ins.
Proporciona cuatro ranuras para tarjetas HY y dos para tarjetas MY, además de conectores de
entrada y salida de control para equipos externos. Lleva dos fuentes de alimentación integradas
que proporcionan alimentación redundante.

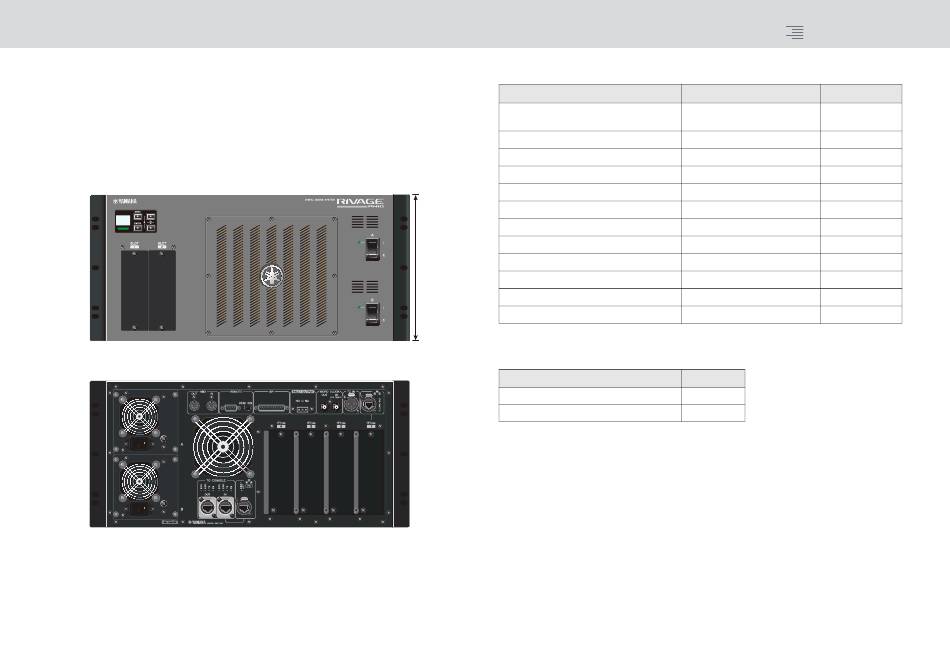

Panel frontal
Panel posterior
Lista de tomas
Toma
TO CONSOLE (Console Network) (a la consola,
red de la consola)
WORD CLOCK IN (entrada de reloj)
WORD CLOCK OUT (salida de reloj)
NETWORK (PC) (red para PC)
NETWORK (red)
MIDI IN (entrada MIDI)
MIDI OUT (salida MIDI)
TC IN (entrada de TC)
GPI
Tamaño
5U
REMOTE (remoto)
FAULT OUTPUT (salida de error)
AC INLET (entrada de CA)
Lista de ranuras
Ranura
MY CARD SLOT (ranura para tarjetas MY)
HY CARD SLOT (ranura para tarjetas HY)
* La ranura para tarjetas HY 2 se admitirá en una actualización futura.
Acerca de las ranuras para tarjetas HY
La ranura 1 para tarjetas HY del motor DSP se utiliza exclusivamente para una tarjeta de red
TWINLANe. La ranura para tarjetas HY 4 se utiliza exclusivamente para grabación de varias pistas.
La ranura para tarjetas HY 3 se puede utilizar como entrada/salida universal. La ranura para
tarjetas HY 2 se admitirá en el futuro. Cada ranura para tarjetas HY de la 1 a la 4 es de tipo
256 entradas/salidas.
8
Contenido
Conector Número de tomas
etherCON CAT5e
BNC (conector roscado de bayoneta)
BNC (conector roscado de bayoneta)
etherCON CAT5
etherCON CAT5
DIN de 5 patillas
DIN de 5 patillas
Tipo XLR-3-31
D-Sub de 25 patillas (hembra)
D-Sub de 9 patillas (macho)
Euroblock de 3 patillas
Tipo de bloqueo en V
* Está previsto que se admita en una actualización futura.
Número
2
4*
RIVAGE PM10 Manual de funcionamiento
2
1
1
1
1*
1*
1*
1*
1*
1*
1
2
