Yamaha RIVAGE PM10 Manual De Funcionamiento página 100

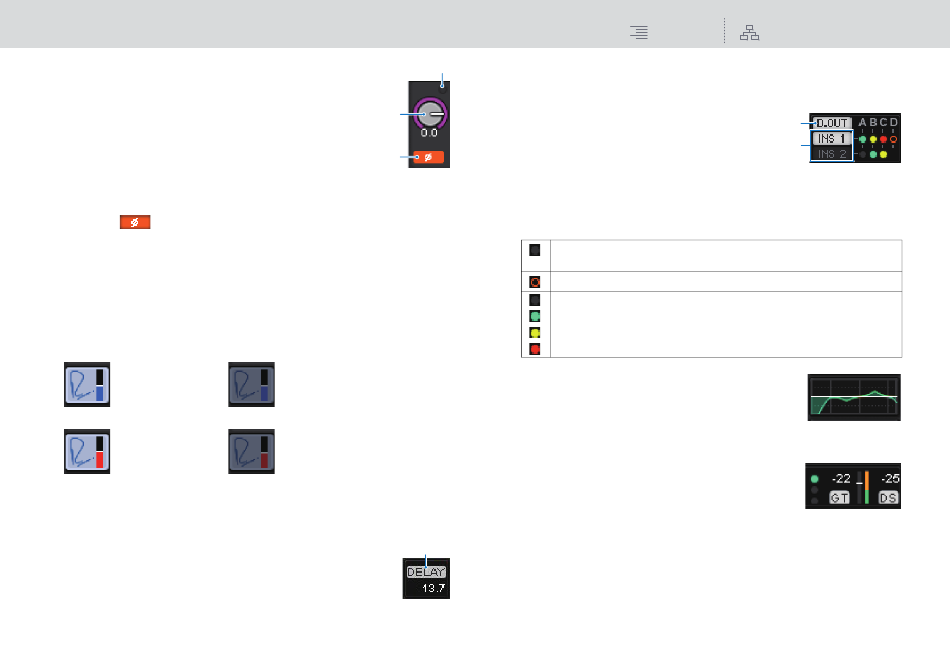

Presentación de la pantalla  Acerca de la pantalla OVERVIEW (presentación)
Parámetros de ganancia digital
1
Mando DIGITAL GAIN (ganancia digital)
Indica el valor de ganancia digital. Use el codificador de pantalla
para ajustar la ganancia digital. Si la función Gain Compensation
está activada, este mando ajustará el nivel de la señal que se recibe
en el canal de entrada.
2
Indicador OVER (saturación)
Se ilumina cuando se satura una señal en el puerto de entrada
o procedente de la salida del bastidor. Este indicador solo está
disponible si hay seleccionado un canal de entrada.
3
Indicador
Indica el ajuste de fase de cada canal.
NOTA
Puede mostrar la ganancia analógica o digital en la pantalla OVERVIEW configurando el valor
GAIN SHOWN ON OVERVIEW SCREEN en la pantalla PREFERENCES.
■ Campo SILK
Este campo indica el estado del ajuste Isolate.
Un gráfico de barras a la derecha muestra el valor de TEXTURE del procesamiento SILK.
SILK BLUE activado SILK BLUE desactivado
SILK RED activado SILK RED desactivado
■ Campo DELAY (retardo)
Este campo muestra el estado de retardo del canal de entrada o los canales de salida
correspondientes. Pulse este campo para abrir la ventana emergente DELAY (12CH).
1 Indicador DELAY ON/OFF (retardo activado/desactivado)
Indica el estado de activación/desactivación del retardo.
■ Campo INSERT/DIRECT OUT (inserción/salida directa)
2
Este campo permite configurar ajustes de inserción y salida directa. Pulse este campo para abrir la
ventana emergente INSERT/D.OUT 1CH.
1
1 Indicador DIRECT OUT ON/OFF
(salida directa activada/
desactivada, solo canales
de entrada)
3
Indica el estado de activación/
desactivación de la salida directa.
2 Indicador INSERT ON/OFF (inserción activada/desactivada)
Indica el estado de activación/desactivación de la inserción.
Los indicadores siguientes muestran el estado del punto de inserción correspondiente:
Hay un plug­in, un GEQ/PEQ o una unidad externa insertado en el punto de
inserción.
Se omite.
Indicador de nivel
Gris:
Verde:
Amarillo: –18 dB≤, ≥0 dB
Rojo:
■ Campo EQ (ecualizador)
Este campo indica la respuesta aproximada del ecualizador. Pulse este
campo para abrir la ventana emergente HPF/EQ (1CH), en la que
puede definir el filtro de paso alto, el filtro de paso bajo y el ecualizador.
Este campo aparecerá atenuado en los canales cuyo ecualizador esté
desactivado.
■ Campo DYNAMICS 1/2 (dinámica 1/2)
Este campo muestra el valor de umbral, el contador y el tipo abreviado
de procesador de dinámica de Dynamics 1/2. Pulse este campo para
abrir la ventana emergente DYNAMICS 1/2 (1CH). Si se ha
seleccionado GATE como tipo de dinámica, aparecerá un indicador
que indica el estado de la compuerta. Si el procesador de dinámica es de un tipo distinto de GATE,
el nombre de tipo abreviado aparecerá en este campo y el ajuste de umbral se indicará mediante
1
una línea horizontal en el contador. Para obtener información sobre el nombre abreviado y los
indicadores GATE que se muestran, consulte la
100
CONTENIDO MAPA DE FUNCIONES
–∞
<–18 dB
0 dB<
página 178.
RIVAGE PM10 Manual de funcionamiento
