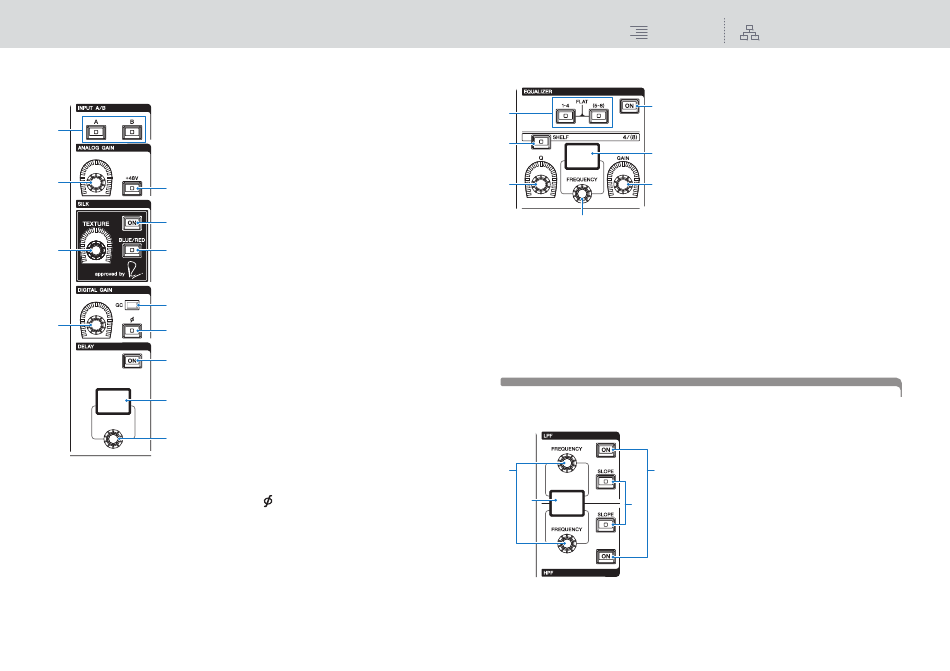

Nombres de las partes y las funciones  Panel superior de la superficie de control (CS­R10)
INPUT/A.GAIN/SILK/D.GAIN/DELAY (entrada, ganancia analógica, SILK,
ganancia digital, retardo)
1
1
2
2
3
3
5
4
4 6
5
8
7
9
)
6
!
7
@
8
9
)
!
@
Teclas INPUT [A]/[B] (entrada A/B)
Permiten conmutar el origen de entrada para el canal
de entrada seleccionado.
Mando [ANALOG GAIN] (ganancia analógica)
Permite establecer la ganancia analógica del
amplificador principal.
Tecla [+48V] (alimentación phantom)
Permite activar o desactivar la alimentación phantom
(+48 V).
Mando [TEXTURE] (textura) de SILK
Ajusta la intensidad del procesamiento SILK.
Tecla [ON] (activar) de SILK
Permite activar o desactivar el procesamiento SILK.
El procesamiento SILK puede aplicarse únicamente
a canales específicos para activar las partes
correspondientes dentro de la mezcla, o bien a todos
los canales para añadir profundidad y perspectiva a la
mezcla en su conjunto.
Tecla [BLUE/RED] (azul/rojo) de SILK
Permite cambiar entre BLUE y RED: "BLUE" para
solidez y potencia; "RED" para centelleo de energía.
Mando [DIGITAL GAIN] (ganancia digital)
Permite establecer la ganancia digital del canal.
Indicador GC (compensación de ganancia)
Se enciende cuando se activa la función GC (GAIN
COMPENSATION).
Tecla [ ] (fase)
Permite invertir la fase de la señal de entrada.
Tecla [ON] (activar) de DELAY (retardo)
Permite activar o desactivar el retardo.
Pantalla DELAY (retardo)
Indica el valor de retardo.
Mando [DELAY] (retardo)
Permite establecer el valor de retardo.
EQUALIZER (ecualizador)
1
3
5
6
LPF/HPF (filtro de paso bajo/filtro de paso alto)
1
2
4
60
CONTENIDO MAPA DE FUNCIONES
1 Teclas EQUALIZER [1-4]/[(5-8)]
(ecualizador 1-4, 5-8)
2
Permiten conmutar las bandas del ecualizador
que se desean configurar.
Si pulsa las teclas [1-4] y [5-8] al mismo tiempo,
la ganancia de todas las bandas se establece en 0
(FLAT).
4
2
Tecla EQUALIZER [ON] (activar ecualizador)
Permite activar o desactivar el ecualizador.
3 Tecla EQUALIZER [SHELF]
7
(ecualizador, shelving)
Permite conmutar el filtro de pico al filtro shelving.
4 Pantalla del ecualizador
Muestra los parámetros de cada banda del
ecualizador.
5 Mando EQUALIZER [Q]
(ecualizador, ancho de banda)
Permite especificar el valor de ancho de
banda (Q).
6 Mando EQUALIZER [FREQUENCY]
(ecualizador, frecuencia)
Permite establecer la frecuencia.
7 Mando EQUALIZER [GAIN]
(ecualizador, ganancia)
Permite establecer la ganancia.
1
Mandos LPF/HPF [FREQUENCY] (filtro de
paso bajo/filtro de paso alto, frecuencia)
Permiten especificar la frecuencia de corte de los
filtros de paso bajo (LPF) y de paso alto (HPF)
3
respectivamente.
2 Pantalla de los filtros de paso bajo
y paso alto
Muestra los ajustes de los filtros de paso bajo
(LPF) y de paso alto (HPF).
3 Teclas LPF/HPF [ON] (activar filtro
de paso bajo/filtro de paso alto)
Permiten activar o desactivar los filtros de paso
bajo (LPF) y de paso alto (HPF) respectivamente.
4
Teclas LPF/HPF [SLOPE] (filtro de paso
bajo/filtro de paso alto, inclinación)
Permiten conmutar los ajustes de la inclinación
de los filtros de paso bajo (LPF) y de paso alto
(HPF) respectivamente.
