Operaciones básicas Interfaz de usuario en pantalla

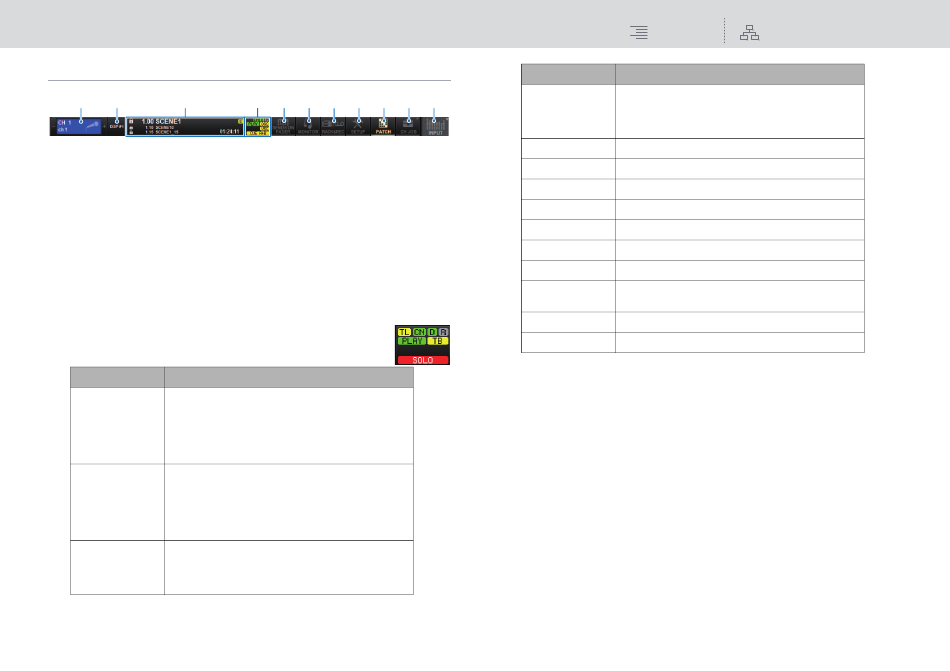

Barra de menús
1
2
3
1
Canal seleccionado
Esta área muestra el número, el nombre, el icono y el color del canal seleccionado en ese
momento para su funcionamiento. Para obtener más información sobre la asignación de
nombres, consulte la
página
84. Para obtener información sobre cómo seleccionar un icono,
consulte la
página
132. Pulse a la izquierda del área del canal seleccionado para seleccionar
el canal anterior. Pulse a la derecha del área para seleccionar el canal siguiente.
2
Conexión DSP
Este campo indicará DSP#x (x: ID de unidad) si el motor DSP está conectado correctamente.
3
Información
Esta área muestra información como la hora actual y un número de escena. Si pulsa esta área,
aparecerá la ventana SCENE LIST en el área principal, donde podrá configurar escenas.
4
Indicador de estado
Esta área indica el estado actual. En la tabla siguiente se muestra
el contenido mostrado y el estado correspondiente.
Indicador
Estado
TL
Estado de la red TWINLANe
Verde:
en línea (normal)
Amarillo: en línea (fuera de la conexión en anillo)
Rojo:
problema de cableado
Azul:
sin sincronización
Gris:
fuera de línea
CN
Estado de la red de la consola
Verde:
en línea (normal)
Amarillo: en línea (fuera de la conexión en anillo)
Rojo:
problema de cableado
Azul:
sin sincronización
Gris:
fuera de línea
D
Estado del motor DSP
Verde:
normal
Amarillo: solo está activado POWER A o B.
Rojo:
error (ventilador fuera de servicio, etc.)
4
5
6
7
8
9
)
!
Indicador
Estado
R
Estado del bastidor de E/S
Verde:
Amarillo: solo está activado POWER A o B.
Rojo:
OSC (amarillo)
Está activado el oscilador.
TB (amarillo)
Está activado el interfono.
REC (rojo)
Se está grabando un archivo de audio
PLAY (verde)
Se está reproduciendo un archivo de audio
OVLY (amarillo)
Superposición ON
VSC (amarillo)
La comprobación de sonido virtual está activada (ON)
LINK (amarillo)
Enlace temporal activado
CUE A, B CUE,
Estado de la escucha
CUE A+B (amarillo)
SOLO (rojo)
El modo Solo está activado (ON)
ACCESS
Hay una comunicación en curso con la unidad flash USB
AVISO
Aparecerá el indicador ACCESS mientras se esté accediendo a los datos (es decir, mientras se
guardan, cargan o borran). No desconecte la unidad flash USB ni apague la unidad mientras
aparezca este indicador.
De lo contrario, la unidad flash podría dañarse, o bien podrían dañarse los datos de la unidad
o del dispositivo de almacenamiento.
5
SENDS ON FADER (enviar por fader)
Pulse este botón para pasar al modo SENDS ON FADER, que permite usar los faders del panel
superior para ajustar el nivel de envío de MIX/MATRIX
principal cambiará a una pantalla en la que podrá seleccionar el bus MIX/MATRIX de destino
de envío.
6
MONITOR
Al pulsar este botón, se abrirá la pantalla MONITOR en el área principal, que permite editar
los ajustes del monitor o del oscilador.
7
RACK & REC (grabador)
Al pulsar este botón, aparecerá la pantalla RACK & REC, que permite configurar los plugins.
También puede configurar los ajustes de la función de grabación (USB), que permite grabar
y reproducir archivos de audio.
82
CONTENIDO
MAPA DE FUNCIONES
normal
error (ventilador fuera de servicio, etc.)
(página
195). En tal caso, el área
RIVAGE PM10 Manual de funcionamiento
