Cue (escucha)
Cue (escucha)
Para comprobar el sonido de un canal individual seleccionado o DCA, puede emitirlo
a MONITOR OUT, CUE OUT o PHONES OUT para su audición.
El sistema RIVAGE PM10 proporciona dos salidas de escucha, CUE A y CUE B.
CUE A/B
L R
1 PRE DELAY 3 POST DELAY
(CUE) (CUE)
CUE TRIM
DELAY
STEREO
L
MIX
MONITOR DIMMER
R
MATRIX
SOURCE
ON CUE
TALKBACK
SELECT C
INPUT CH
(DIRECT OUT)
OSC
PRE DELAY POST DELAY
(MONITOR) (MONITOR)
CUE
PRE DELAY
POST DELAY
MONITOR
PRE DELAY
POST DELAY
Número de sistemas
El sistema RIVAGE PM10 presenta dos salidas de escucha: CUE A y CUE B.

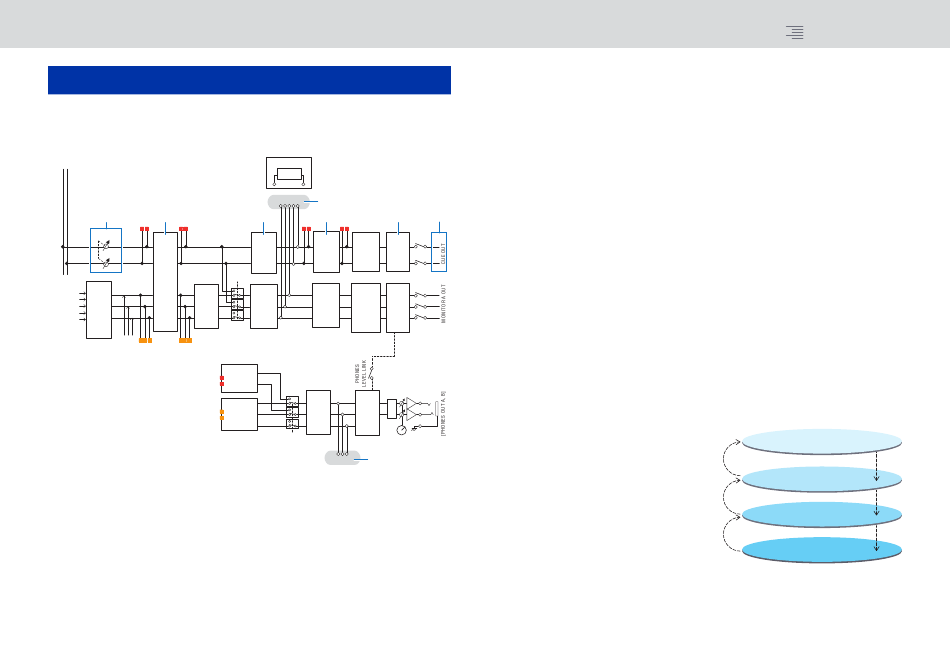

Estructura del circuito de escucha
El circuito de escucha es estéreo, con un canal L (izquierdo) y un canal R (derecho).
1
CUE TRIM (recorte de escucha)
INPUT CUE/OUTPUT CUE especifican el nivel de monitorización cuando se selecciona PFL.
DCA CUE especifica el nivel de monitorización cuando DCA se somete a escucha. DCA UNITY
permite monitorizar cada DCA con la ganancia de unidad (el mismo nivel que cuando se
establece el fader de DCA en 0 dB).
INSERT
PLUG-IN
INSERT
4
2 PRE EQ 5 POST EQ 6
(CUE)
(CUE)
DIMMER
CUE OUT
CUE PEQ ON LEVEL
MODE
TALKBACK
CUE SOLO LOGIC
DIMMER/
MONITOR
MONITOR
DIMMER
LEVEL
OUT
PEQ
ON
MODE
TALKBACK
PHONES A-B
L
L R+C PHONES
DA
R
DOWN- LEVEL
MIX LINK
C
CUE/SOLO
LOGIC
INSERT 4
2 CUE OUT MODE (modo de salida de escucha)
Mezcla las señales L (izquierdo) y R (derecho) en una señal monoaural.
3 DELAY (retardo)
Permite retardar la señal de escucha. Puede especificar hasta 1.000 ms.
4 INSERT (inserción)
Puede insertar un plug-in, GEQ o PEQ. Se trata de un único punto de inserción que se fija
en PRE EQ (inmediatamente antes del ecualizador).
5 PEQ
Se proporciona un ecualizador paramétrico de 8 bandas específico para la escucha.
7
6 CUE LEVEL (nivel de escucha)
Ajusta el nivel de salida del canal CUE. El nivel de CUE también se puede asignar a un fader.
L
7 Estructura de salida
R
• Canal L (izquierdo) y canal R (derecho) de CUE A
• Canal L (izquierdo) y canal R (derecho) de CUE B
L
R
CUE MODE (modo de escucha)
C
Puede seleccionar el modo de escucha: MIX CUE o LAST CUE.
MIX CUE (escuchar mezcla): se mezclarán y oirán todos los canales seleccionados.
LAST CUE (escuchar último): solo se oirá el último canal seleccionado.
Pila de CUE
Las señales de escucha se dividen en cuatro grupos: grupo INPUT CUE (escucha de entrada),
Tip
grupo DCA CUE (escucha de DCA), grupo OUTPUT CUE (escucha de salida) y grupo Other CUE
Ring
(otra escucha).
Sleeve
En la ilustración de la derecha se muestra la
PHONES
prioridad de las teclas [CUE].
LEVEL
Después de haber cambiado de grupo desde los niveles
inferiores a los superiores, si se anula la escucha del
grupo superior, se restablecerá el estado de la tecla
[CUE] anterior del grupo inmediatamente inferior.
Por ejemplo, si cambia de grupo siguiendo el orden
grupo OUTPUT CUE → grupo DCA CUE → grupo
INPUT CUE → grupo Other CUE, a continuación
puede anular las teclas [CUE] (botones CUE/KEY
IN CUE) sucesivamente para recuperar el estado de
la tecla [CUE] del grupo seleccionado anteriormente.
CUE/SEL LINK (enlace de CUE/SEL)
Las teclas [SEL] se pueden enlazar a la tecla [CUE] que se pulsa. Para obtener más información
al respecto, consulte la Parte 2.
