Yamaha RIVAGE PM10 Manual De Funcionamiento página 341

MIDI/GPI (MIDI/interfaz de uso general)  Uso de los cambios de control para controlar parámetros

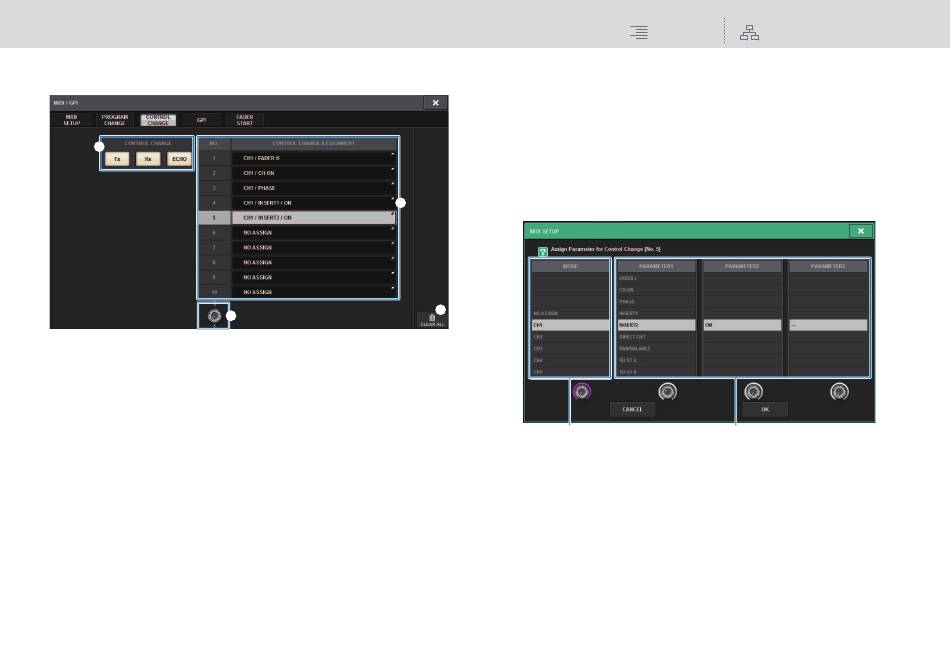

Ventana MIDI/GPI (página CONTROL CHANGE) (ventana MIDI/GPI,
cambio de control)
1
3
1 Campo CONTROL CHANGE (cambio de control)
Permite activar o desactivar la transmisión/recepción de cambios de control, y especificar si
estos se emitirán o no en eco. Este ajuste está enlazado con el campo CONTROL CHANGE
de la página MIDI.
2
Lista
Muestra el accionamiento de fader/mando o la operación de activación/desactivación de la
tecla [ON] que se ha asignado a cada número de control.
• NO...................................Indica el número de control. Puede usar los números de control
1–31, 33–95 y 102–119.
• CONTROL CHANGE ASSIGNMENT
...........................Permite ver y seleccionar el tipo de parámetro asignado a cada
número de control. Al pulsar un parámetro, se abre la ventana
emergente MIDI CONTROL CHANGE, en la que puede cambiar
la asignación de número de control.
3 Mando de desplazamiento
Pulse este mando para desplazarse por la lista en sentido ascendente o descendente mediante
el codificador de pantalla.
4 Botón CLEAR ALL (borrar todo)
Pulse este botón para borrar todas las asignaciones de parámetros de la lista.
4.
Use los botones del campo CONTROL CHANGE para activar o desactivar la
transmisión y la recepción, y realice los ajustes para la emisión en eco.
Cada botón tiene la siguiente función.
• Botón Tx ........................Activa o desactiva la transmisión de cambio de control.
• Botón Rx ........................Activa o desactiva la recepción de cambio de control.
• Botón ECHO.................Selecciona si los cambios de control entrantes se emitirán en eco
5.
Para cambiar la asignación de operación de cada número de control, pulse el
parámetro correspondiente.
Aparecerá la ventana emergente MIDI CONTROL CHANGE. En esta ventana puede especificar
2
el parámetro asignado a cada número de control. La pantalla contiene los siguientes elementos.
4
1
1
Campo MODE (modo)
Permite seleccionar el destino de la operación que se controlará mediante un mensaje de
cambio de control entre los canales de entrada, los canales de salida, los DCA y la función
Mute Master.
2 Campos PARAMETER 1/2/3 (parámetro 1, 2, 3)
Conjuntamente con el campo MODE, este campo especifica el tipo de parámetro de operación.
NOTA
Para obtener más información sobre las operaciones que se pueden asignar a los cambios de
control, consulte la lista de datos.
341
CONTENIDO MAPA DE FUNCIONES
o no desde el puerto de transmisión MIDI.
2
RIVAGE PM10 Manual de funcionamiento
