MIDI/GPI (MIDI/interfaz de uso general)  Uso de GPI IN (entrada de GPI)
4.

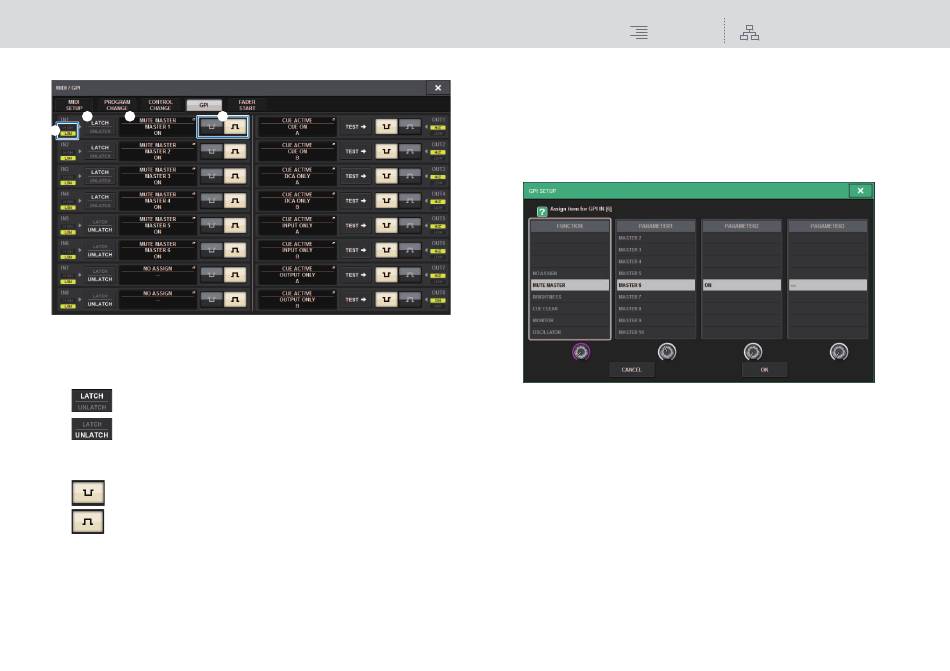

Pulse la ficha GPI para abrir la página del mismo nombre.
2 4 3
1
1 Indicador de estado GPI IN (entrada de GPI)
Indica el estado del voltaje que entra al puerto GPI IN.
2 Botones de selección de propiedades de interruptores
Al pulsar cada botón repetidamente, se alternará entre los indicadores LATCH y UNLATCH.
......En general, seleccione este modo si va a conectar un interruptor alternativo
(que alterna entre activado y desactivado al pulsarlo repetidamente).
......Este modo resulta útil para conectar un interruptor de tipo momentáneo
(que solo se activa mientras se mantiene pulsado y se desactiva al soltarlo).
3
Botón de selección POLARITY MODE (modo de polaridad)
Este botón selecciona la polaridad del puerto GPI IN.
.........(Activo con señal baja) Está activo cuando el nivel de la señal de entrada es bajo.
.........(Activo con señal alta) Está activo cuando el nivel de la señal de entrada es alto.
4 Botón emergente GPI SETUP (configuración de GPI)
Pulse este botón para abrir la ventana emergente GPI SETUP.
El botón muestra el nombre de la función o del parámetro que esté seleccionado.
5.
Especifique el tipo de entrada y el ajuste de POLARITY MODE en función de las
especificaciones del dispositivo externo que vaya a usar.
6.
Para asignar la función o el parámetro que desee controlar, pulse el botón
emergente GPI SETUP; se abrirá la ventana emergente del mismo nombre.
NOTA
Las opciones disponibles en la ventana emergente GPI SETUP son las mismas que para las
teclas USER DEFINED (página
7.
En cada campo, seleccione la función o el parámetro deseado.
8.
Cuando haya terminado de configurar los ajustes, pulse el botón OK.
El sistema regresa a la pantalla GPI.
9.
Repita los pasos del 5 al 8 para especificar las funciones y los parámetros para
otros puertos.
NOTA
Los ajustes de la pantalla GPI son comunes para todas las escenas. Se pueden guardar como
datos SETUP.
