Nombres de las partes y las funciones  Panel frontal de la superficie de control

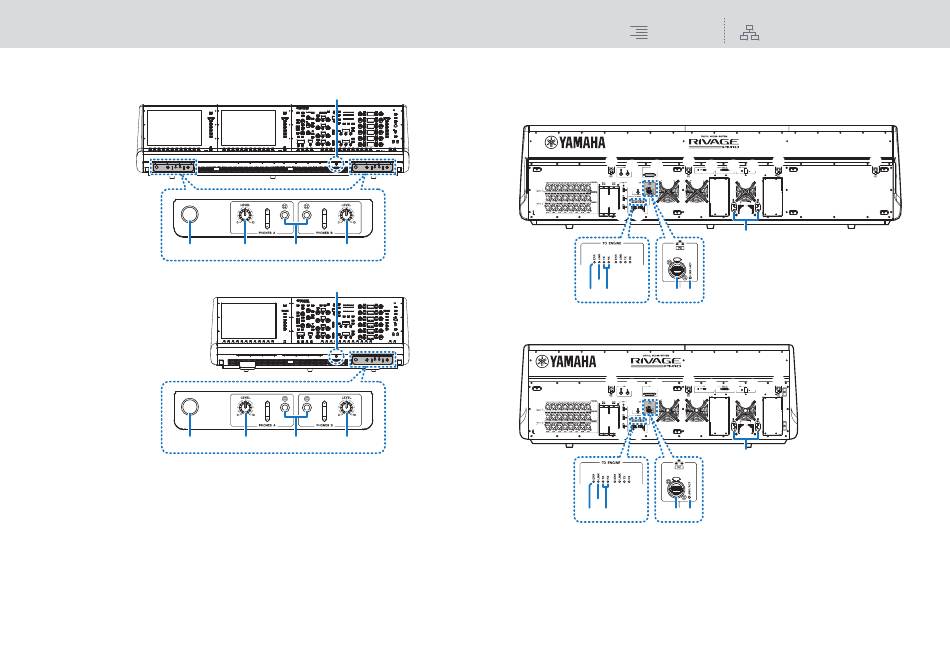

Panel frontal de la superficie de control
■ CS-R10
2
■ CS-R10-S
2
1 Mando para el control del brillo
Ajusta el brillo de la luz que aparece debajo de la consola.
2 Soporte para auriculares
Para usar el soporte, tire hacia fuera del mando y, a continuación, gírelo hacia la izquierda.
(El soporte se bloqueará en su posición.)
Para volver a guardar el soporte en su sitio, gire el mando hacia la derecha con el fin de
desbloquearlo y, a continuación, empújelo hacia dentro.
3 Mandos PHONES A/B [LEVEL] (auriculares A/B, nivel)
Ajustan el nivel de la salida de señal procedente de las diferentes tomas PHONES OUT.
4 Tomas de salida PHONES A/B (auriculares A/B)
Estas son las tomas de auriculares destinadas a monitorizar las señales MONITOR o CUE.
1
3 4 3
1
3 4 3
Panel posterior de la superficie de control
■ CS-R10
1
2
7
@
8
)
9
! #
%
$ ^
■ CS-R10-S
1
2
7
@
8
)
9
! #
%
$ ^
1 Tomas LAMP (lámpara)
Estos cuatro conectores hembra de salida XLR de cuatro patillas se usan para suministrar
alimentación a las lámparas de cuello de cisne LA1L de Yamaha que se incluyen en el volumen
de suministro de la unidad. (CS-R10: 4 tomas; CS-R10-S: 3 tomas).
