Nombres de las partes y las funciones  Panel superior de la superficie de control (CS­R10)

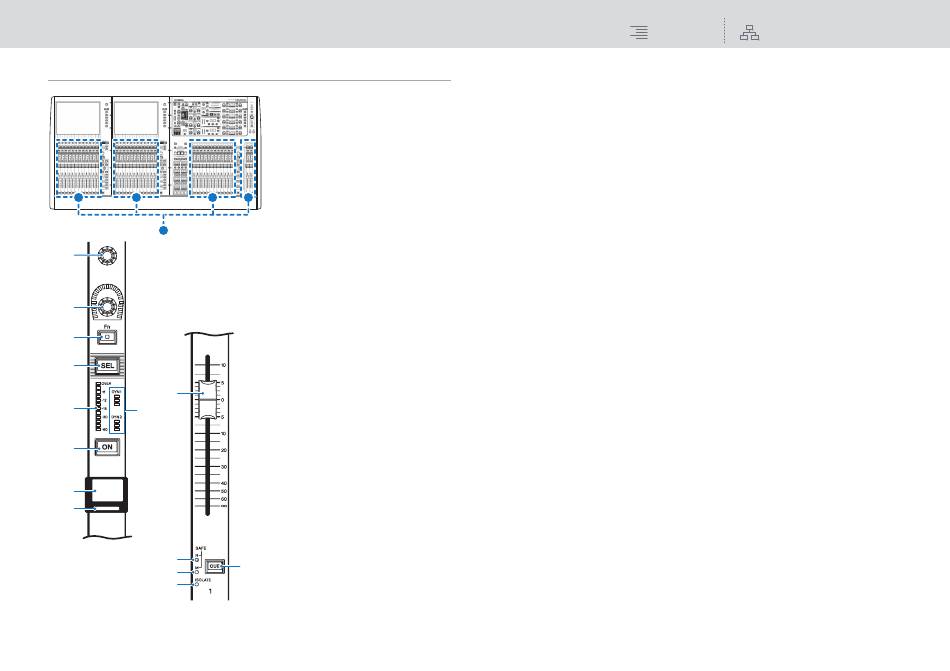

Sección Channel Strip (compartimentos L, R y C)
1
2
3
4
)
5
6
7
8
9
!
@
#
1 Codificador de pantalla
(solo compartimentos L y C)
Permite controlar el mando
seleccionado en la actualidad en
la pantalla táctil. La función del
mando varía según la ventana que se
esté mostrando en cada momento.
2 Codificador de banda de canal
Permite configurar la ganancia,
el efecto panorámico y otros
parámetros del canal. Puede asignar
cinco funciones de parámetros
a este codificador, seleccionándolas
en la lista siguiente mediante el uso
de las teclas [UP]/[DOWN].
• PAN/BALANCE (efecto
panorámico, balance)
• ANALOG GAIN
(ganancia analógica)
• DIGITAL GAIN (ganancia digital)
• SELECTED SEND (envío
seleccionado)
• MIX1 SEND - MIX72 SEND
• MATRIX1 SEND -
MATRIX36 SEND
• HPF FREQUENCY
(frecuencia de filtro de paso alto)
• LPF FREQUENCY (frecuencia
de filtro de paso bajo)
• DYNAMICS1 THRESHOLD
(umbral de dinámica 1)
• DYNAMICS2 THRESHOLD
(umbral de dinámica 2)
• DELAY (retardo)
• SILK TEXTURE (textura de SILK)
3
Tecla [Fn] (función)
Permite ejecutar la función de la
manera asignada por el usuario.
Puede asignar una de las funciones
siguientes:
• INPUT A/B (entrada A/B)
• ISOLATE (aislamiento)
• ALTERNATE CUE
$
(alternar escucha)
• ENCODER PARAMETER
(parámetro de codificador)
• GC ON/OFF (activar/desactivar GC)
4 Tecla [SEL] (seleccionar)
Permite seleccionar el canal que se controlará en la sección Channel Strip o en la pantalla.
Al seleccionar el canal, el LED de la tecla se enciende.
5 LED de contadores
Muestran el nivel del canal.
6 Indicadores LED de la dinámica
Muestran el estado de la función Dynamics 1 y 2.
7 Tecla [ON] (activar)
Permite activar o desactivar el canal. Si el canal está activado, el LED de la tecla se enciende.
En el modo SENDS ON FADER, esta tecla funciona como interruptor de activación
y desactivación para las señales que se envían desde cada canal hasta el bus MIX/MATRIX
seleccionado en la actualidad.
8 Pantalla de nombre de canal
Muestra el nombre del canal, el nivel del fader, etc.
9 Indicador de color de canal
Muestra el color del canal. Puede seleccionar el color de canal entre once opciones, incluida
la opción OFF.
)
Fader
Este es un fader motorizado y táctil de 100 mm. En el modo SENDS ON FADER, permite
ajustar el nivel de envío de la señal que se envía desde cada canal hasta el bus MIX/MATRIX
seleccionado en la actualidad.
!
Indicador SAFE R (seguridad de recuperación)
Se ilumina si el canal se establece en Recall Safe.
@ Indicador SAFE M (seguridad de silenciamiento)
Se ilumina si el canal se establece en Mute Safe.
#
Indicador ISOLATE (aislamiento)
Se ilumina si el canal se configura como "Isolated".
$ Tecla [CUE] (escucha)
Permite seleccionar el canal para la escucha.
