Yamaha RIVAGE PM10 Manual De Funcionamiento página 202

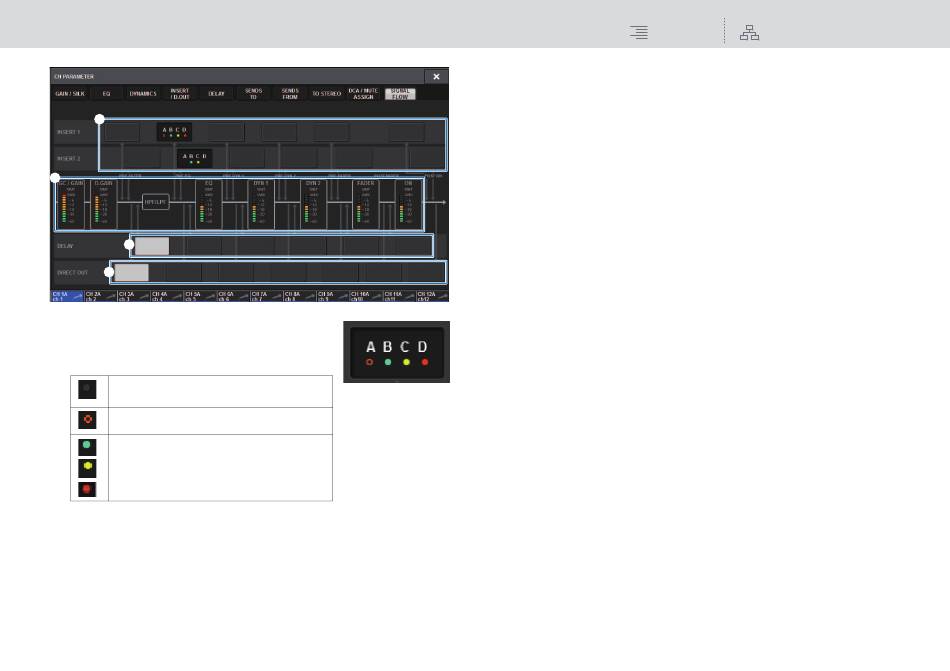

Parámetro CH (canal)  SIGNAL FLOW (flujo de la señal)
1
2
3
4
1 Botones de selección del punto de inserción
Permiten seleccionar los puntos de inserción. Los indicadores
siguientes muestran el estado del punto de inserción
correspondiente:
Hay un plug­in, un GEQ/PEQ o una unidad externa
insertado en el punto de inserción.
Se omite.
Indicador de nivel
Verde: –18 dB o menos
Amarillo: entre más de –18 dB y 0 dB o menos
Rojo: más de 0 dB y con saturación
2 Vúmetros
Estos indicadores muestran los niveles en varios puntos del flujo de la señal. Los niveles
se detectan en las ubicaciones siguientes.
INPUT (entrada)
• GC GAIN OUT (inmediatamente después de la ganancia analógica)
• D.GAIN OUT (inmediatamente después de la ganancia digital)
• EQ OUT (inmediatamente después del ecualizador)
• DYN1 OUT (inmediatamente después de la dinámica 1)
• DYN2 OUT (inmediatamente después de la dinámica 2)
• FADER OUT (inmediatamente después del fader)
• ON OUT (inmediatamente después de la activación del canal)
OUTPUT (salida)
• BUS OUT (inmediatamente después del bus)
• EQ OUT (inmediatamente después del ecualizador)
• DYN OUT (inmediatamente después de la dinámica)
• DELAY OUT (inmediatamente después del retardo)
• FADER OUT (inmediatamente después del fader)
• ON OUT (inmediatamente después de la activación del canal)
NOTA
Si PEAK HOLD está activado, la indicación de flujo continúa en rojo si la saturación sucede
al menos una vez, para que le resulte más fácil reconocer que esta se ha producido.
3 Botones de selección DELAY POINT (punto de retardo) (solo canales
de entrada)
Permiten seleccionar el punto de inserción del retardo.
4
Botones de selección DIRECT OUT POINT (punto de salida directa)
(solo canales de entrada)
Permiten seleccionar el punto de salida directa.
3.
Revise el flujo de la señal.
4.
En caso necesario, revise los niveles y la ubicación de cada punto de inserción.
Los ajustes de esta ventana se enlazan a los ajustes de las ventanas emergentes INSERT/D.OUT
y DELAY.
