Estructura de componentes  Superficie de control
Superficie de control
La superficie de control CS-R10 permite controlar todas las funciones del motor DSP.
Es posible controlar todas las operaciones con señales de audio, tales como mezclas y direccionamiento,
así como las funciones de memoria y los ajustes del sistema.
A continuación se enumeran sus funcionalidades:
• 12 x 3 compartimentos + 2 faders (38 en total);
12 x 2 compartimentos + 2 faders (26 en total);
• la reconocida y completa sección Selected Channel (selección de canales) de las mesas de mezclas
digitales Yamaha;
• una interfaz de usuario que permite operación táctil en paneles LCD de gran tamaño;
• conectores de entrada y salida de audio para conectar equipos externos o reproductores de CD
(E/S local), así como conectores de entrada y salida de control (MIDI/GPI);
• función de grabación USB en dos pistas que permite grabar en directo o reproducir música de fondo
o efectos de sonido sin necesidad de equipos adicionales;
• dos fuentes de alimentación internas que proporcionan alimentación redundante.

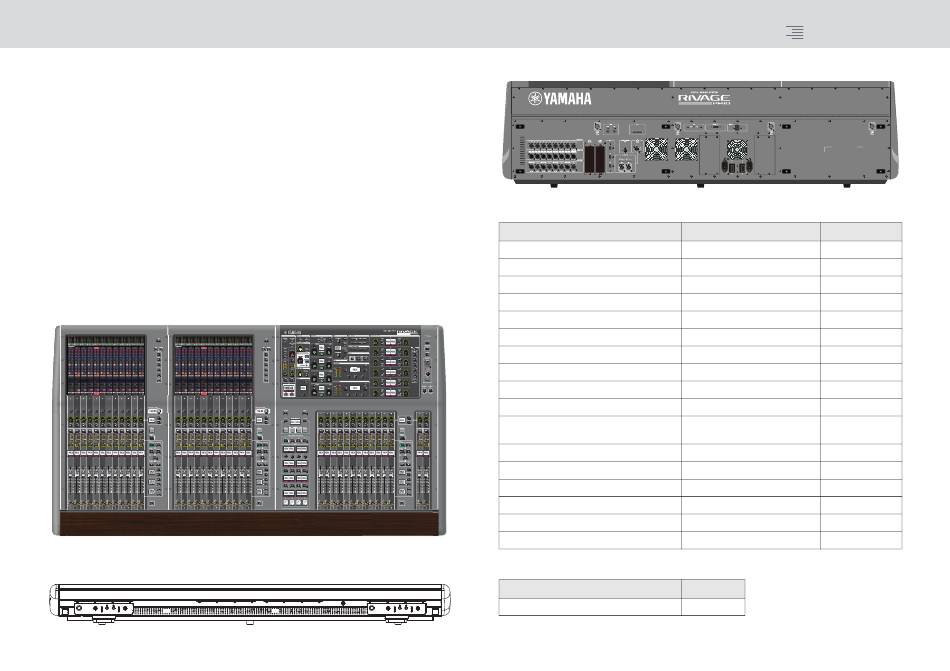

 CS-R10
Panel superior
Superficie den Panel frontal
Panel posterior
Lista de tomas
Toma
OMNI IN (ANALOG) (entrada universal analógica)
OMNI OUT (ANALOG) (salida universal analógica)
AES/EBU IN (entrada AES/EBU)
AES/EBU OUT (salida AES/EBU)
TO ENGINE (al motor, red de la consola)
WORD CLOCK OUT (salida de reloj)
MIDI IN (entrada MIDI)
MIDI OUT (salida MIDI)
PHONES (auriculares)
TALKBACK (interfono)
USB
RECORDING (grabación)
GPI
VIDEO OUT (salida de vídeo)
NETWORK (PC) (red para PC)
LAMP (lámpara)
AC INLET (entrada de CA)
Lista de ranuras
Ranura
MY CARD SLOT (ranura para tarjetas MY)
5
Contenido
Conector Número de tomas
Tipo XLR-3-31 8
Tipo XLR-3-32 8
Tipo XLR-3-31 4
Tipo XLR-3-32 4
etherCON CAT5e 2
BNC (conector roscado de bayoneta) 1
DIN de 5 patillas 1
DIN de 5 patillas 1
TRS de 6,35 mm (1/4 pulg.) 4 (parte delantera)
Tipo XLR-3-31 1
1 (superior)
USB de tipo A
3 (posterior)
USB de tipo A 1
D-Sub de 25 patillas (hembra) 1
DVI-D 1
etherCON CAT5 1
Tipo XLR-4-31 4
Tipo de bloqueo en V 2
Número
2
