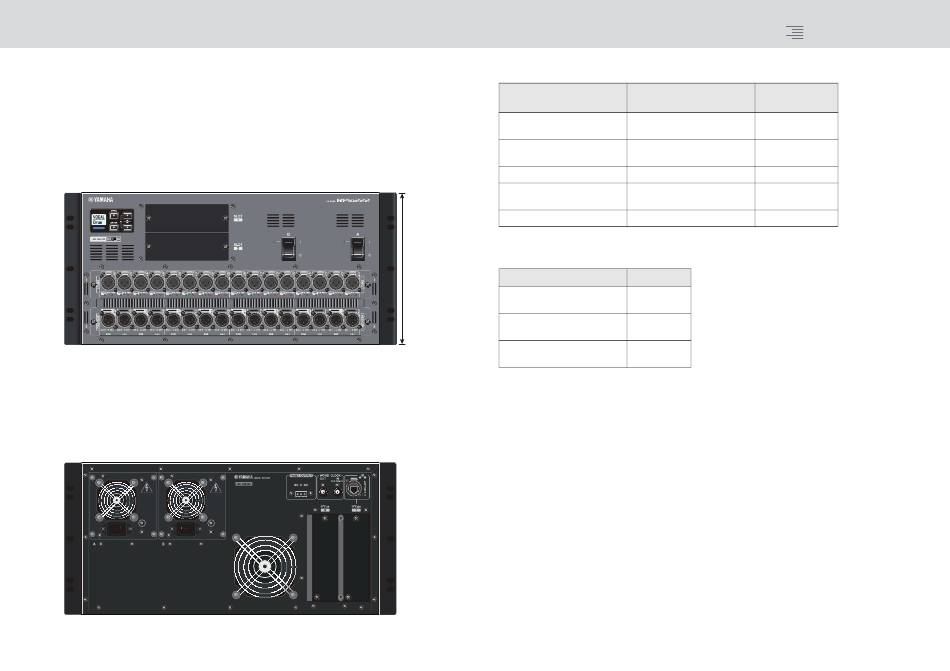

Estructura de componentes  Un bastidor de E/S (RPio222)

Un bastidor de E/S (RPio222)

Es un bastidor de E/S para la entrada y salida de señales de audio digitales a y desde el motor DSP.
Presenta dos ranuras para tarjetas RY y dos ranuras para tarjetas MY, así como dos ranuras para
tarjetas HY. Al limitar a dos el número de ranuras para tarjetas RY, este bastidor tiene un tamaño
compacto de 5U (la mitad de tamaño que un RPio622), que ofrece mayor flexibilidad en la
instalación. Lleva dos fuentes de alimentación integradas que proporcionan alimentación
redundante.
Panel frontal
Acerca de las ranuras para tarjetas HY
La ranura para tarjetas HY 1 del bastidor de E/S se utiliza exclusivamente para una tarjeta de red
TWINLANe. La ranura 2 de tarjeta HY se puede utilizar como entrada/salida universal. La ranura 1
de tarjeta HY presenta 256 entradas/salidas y la ranura 2, 128 entradas/salidas.
Panel posterior
Lista de tomas
Toma
WORD CLOCK IN
(entrada de reloj)
WORD CLOCK OUT
(salida de reloj)
NETWORK (red)
FAULT OUTPUT
(salida de error)
AC INLET
Lista de ranuras
Tamaño 5U
Ranura
RY CARD SLOT (ranura para
tarjetas RY)
MY CARD SLOT (ranura para
tarjetas MY)
HY CARD SLOT (ranura para
tarjetas HY)
10
Conector Número de
tomas
1*
BNC
1
BNC
etherCON CAT5 1*
1
Euroblock de 3 patillas
Tipo de bloqueo en V 2
* Está previsto que se admita en una actualización futura.
Número
2
2
2
