Monitor  RTA (analizador en tiempo real)
■ Uso de la ventana emergente del GEQ insertado
1.
Pulse el contenedor del bastidor (que contiene un GEQ insertado) para abrir
la ventana emergente GEQ.

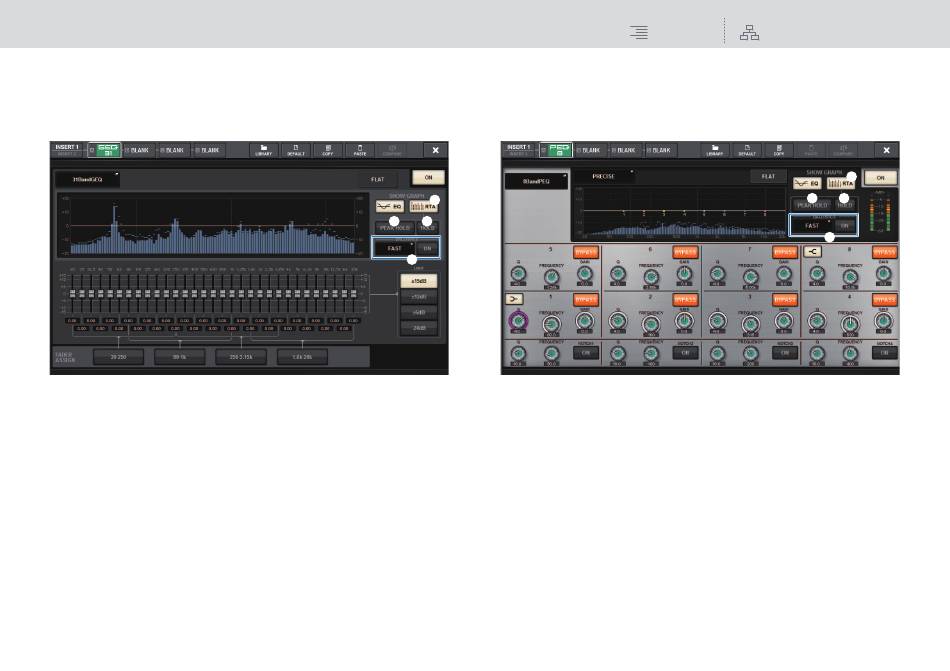

Ventana emergente GEQ (ecualizador gráfico)
1 Botón RTA (analizador en tiempo real)
Si este botón está activado, se muestra un gráfico semiopaco de análisis de frecuencia de la
señal de entrada (inmediatamente después del ecualizador) superpuesto al gráfico de respuesta
de frecuencia del ecualizador.
2 PEAK HOLD (retener pico)
Si este botón está activado, el gráfico de respuesta de frecuencia analizada retendrá la
indicación de nivel de pico.
3 Botón HOLD (retener)
Si este botón está activado, el gráfico de respuesta de frecuencia indicará y retendrá el
resultado del análisis de frecuencia.
4 Campo BALLISTICS (balística)
• Botón BALLISTICS (balística)
Si este botón está activado, podrá añadir la disminución al gráfico de respuesta de frecuencia
analizada.
• Botón selector FAST/SLOW (rápido/lento)
Cambia la disminución de representación del gráfico (FAST/SLOW).
■ Uso de la ventana emergente del PEQ insertado
1.
Pulse el contenedor del bastidor (que contiene un PEQ insertado) para abrir
la ventana emergente PEQ.
Ventana emergente PEQ (ecualizador paramétrico)
1
2 3
4
1 Botón RTA (analizador en tiempo real)
Si este botón está activado, se muestra un gráfico semiopaco de análisis de frecuencia de la
señal de entrada (inmediatamente después del ecualizador) superpuesto al gráfico de respuesta
de frecuencia del ecualizador.
2
PEAK HOLD (retener pico)
Si este botón está activado, el gráfico de respuesta de frecuencia analizada retendrá la
indicación de nivel de pico.
3
Botón HOLD (retener)
Si este botón está activado, el gráfico de respuesta de frecuencia indicará y retendrá el
resultado del análisis de frecuencia.
4
Campo BALLISTICS (balística)
• Botón BALLISTICS (balística)
Si este botón está activado, podrá añadir la disminución al gráfico de respuesta de frecuencia
analizada.
• Botón selector FAST/SLOW (rápido/lento)
Cambia la disminución de representación del gráfico (FAST/SLOW).
