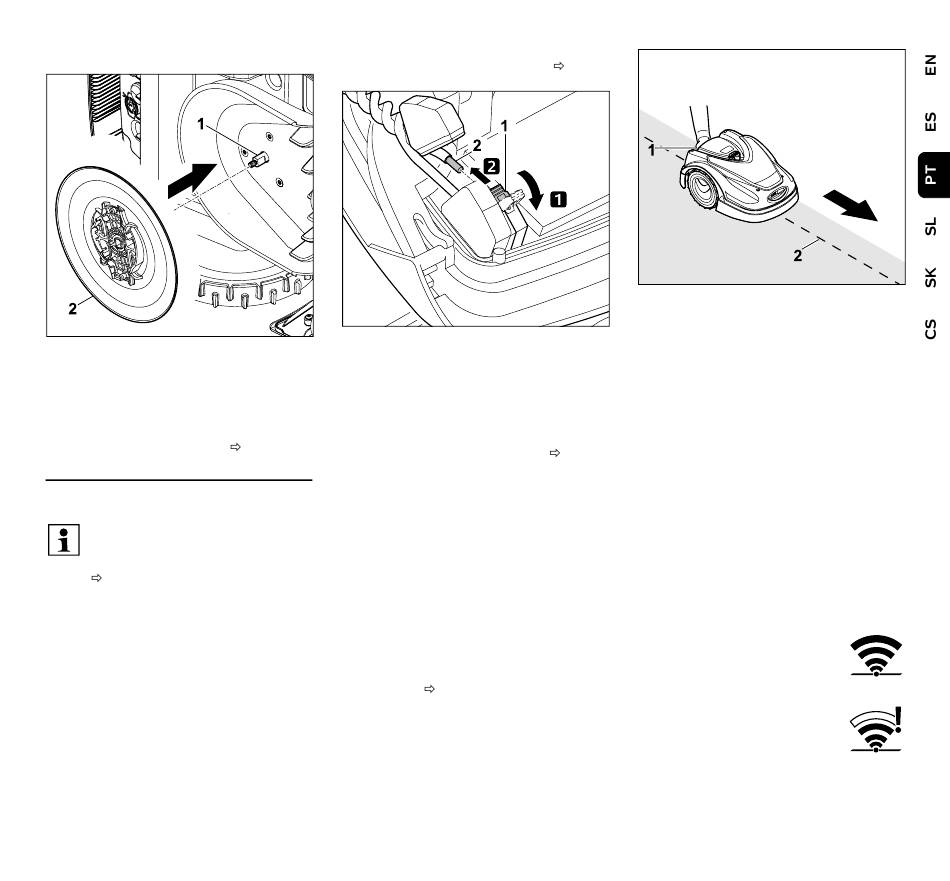

Montar o disco de arrastamento:
Limpe minuciosamente o eixo de
lâminas (1) e o alojamento no disco de
arrastamento (2). Insira o disco de
arrastamento no eixo de lâminas até ao
encosto.
● Monte a lâmina de corte. (
16.7 Procurar quebra do fio
No caso de existir uma quebra do
fio, o LED vermelho da unidade de
acoplamento pisca rapidamente.
( 13.1) É apresentada uma
mensagem correspondente no
visor do robot cortador de relva.
Caso não seja possível encontrar
uma quebra do fio conforme
descrito, contacte um distribuidor
oficial.
● Antes da procura da quebra do fio,
prima o botão da unidade de
acoplamento 1 vez (o LED continuará a
piscar rapidamente).
0478 131 9263 B - PT
● Remova a cobertura da unidade de
acoplamento e abra o painel. (
1 Abra a alavanca de fixação
esquerda (1).
2 Retire a extremidade do fio (2) do bloco
de terminais e volte a fechar a alavanca de
fixação.
● Feche o painel e coloque a cobertura
16.4)
da unidade de acoplamento. (
Em seguida, é descrita a procura de
quebras de fio no sentido dos ponteiros do
relógio, ou seja, o fio metálico limitador é
percorrido no sentido dos ponteiros do
relógio a partir da unidade de
acoplamento. Se necessário, a procura
pode ser igualmente realizada no sentido
contrário ao dos ponteiros do relógio, mas,
nesse caso, deverá retirar a extremidade
do fio direita do bloco de terminais.
● No menu "Mais - Serviço", selecione o
item "Procurar quebra fio" e confirme
com OK. (
9.2)
9.2)
11.17)
Com o robot cortador de relva, verifique a
margem da superfície a cortar no sentido
dos ponteiros do relógio a partir da
unidade de acoplamento. Para tal, levante
ligeiramente o aparelho pela pega de
transporte traseira (1) de modo a aliviar as
rodas de acionamento. Siga o fio metálico
limitador (2) com o robot cortador de relva
apoiado nas rodas dianteiras. Certifique-
se de que o fio metálico limitador (2) passa
por baixo dos sensores de fio. Os
sensores de fio estão protegidos à
esquerda e à direita, estando montados na
área frontal do robot cortador de relva.
Em caso de procura da quebra do fio, é
apresentada no visor a intensidade do
sinal. O valor máximo verifica-se quando
os sensores de fio estão posicionados de
forma ideal sobre o fio metálico limitador.
Enquanto os sensores de fio
receberem corretamente o sinal
de fio, surgirá no visor o
símbolo Sinal de fio OK.
Na área da quebra do fio, a
intensidade do sinal diminui e é
apresentado no visor o símbolo
Verificar sinal de fio.
