Capítulo 3: Especificaciones y operación
Configuración del hardware de la CPU
1

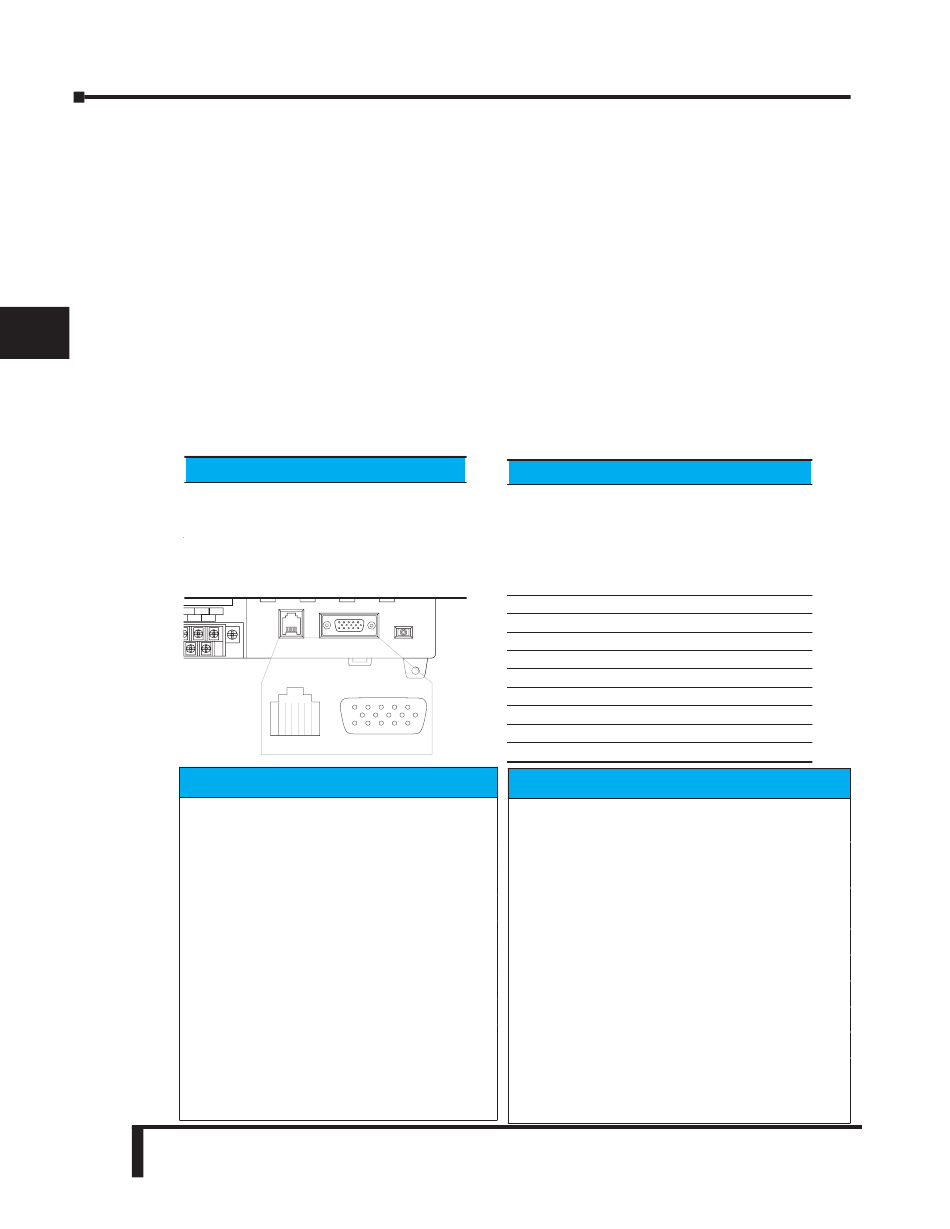

Diagramas de los puertos de comunicación serial
2 Hay cables disponibles que le permiten conectarse fácilmente desde un programador o una
computadora personal al PLC DL06. Sin embargo, si usted necesita construir sus propios
cables, puede usar los diagramas de clavijas mostrados abajo. El DL06 requiere un enchufe RJ-
3
12 de 6 clavijas para el puerto 1 y un conector SVGA de 15 clavijas para el puerto 2.
El PLC DL06 tiene dos puertos de comunicación seriales incorporados. El puerto 1 (RS232C
3
solamente) se utiliza generalmente para conectar con un programador D2-HPP, DirectSOFT,
una interface de operador, un esclavo MODBUS o DirectNET solamente. The baud rate es fijo
en 9600 baud en el puerto 1. El puerto 2 (RS232C/RS422/RS485) se puede usar para conectar
5
con un D2-HPP, DirectSOFT, una interface del operador, un maestro o esclavo MODBUS
RTU o DirectNET o ASCII como entrada y salida. El puerto 2 tiene un rango de velocidades
6
a partir de 300 Baud hasta 38.4KBaud.
Descripciones de clavijas Puerto 1
7
1
2
3
8
4
5
9
6
X21 X23 N.C.
0 X22 N.C.
10
11
12
13
Com 1 Se conecta a HPP, DirectSOFT, interfaces de
14
A
B
C
D
3–4
Manual del PLC DL06, 2a. edición en español, 3/07
0V Conexión (-)(GND)
5V Conexión (+)
RXD Recibe datos (RS-232C)
TXD Transmite datos (RS-232C)
5V Conexión (+)
0V Conexión (-)(GND)
TERM
PORT1 PORT2 RUN STOP R R
5 4 3 2
6 1
5
10
15
PORT1 PORT2

Comunicaciones del Puerto 1

operador, etc.
6 cavijas, RS232C
Tasa de communicación(baud): 9600 (fija)
Paridad: odd (valor original de fábrica)
Dirección de la estación: 1 (fija)
8 bits de datos
1 bit start, 1 bit stop
Asíncrono, half-duplex, DTE
Protocolo: (Seleccionable automáticamente)
K-sequence (solamente esclavo),
DirectNET (solamente esclavo),
MODBUS (solamente esclavo)
Descripciones de clavijas Puerto 2
1 5V
2 TXD
3 RXD
RX2
4 RTS
5 CTS
6 RXD- Recibe datos (-) (RS-422/485)
7 0V
8 0V
9 TXD+ Transmite datos (+) (RS-422/485)
10 TXD-
11 RTS+ Ready to send (+) (RS-422/485)
12 RTS-
1
13 RXD+ Recibe datos (+) (RS-422/485)
6
11
14 CTS+ Clear to send (+) (RS-422/485)
15 CTS-
Comunicaciones del Puerto 2
Com 2 Se conecta a HPP, DirectSOFT, interfaces de
operador, etc.
15-clavijas, puerto de funciones múltiples,
RS232C, RS422, RS485
Tasa de comunicación (baud): 300, 600, 1200,
2400, 4800, 9600, 19200, 38400
Paridad: odd (valor original), even, 0 (nada)
Dirección de la estación: 1 (valor original)
8 bits de datos
1 bit start, 1 bit stop
Asíncrono, half-duplex, DTE
Protocolos: (selección automática) K-sequence
(solamente esclavo), DirectNET (maestro/esclavo),
MODBUS (maestro/esclavo), non-
sequence/print/ASCII in/out
Conexión (+)
Transmite datos (RS-232C)
Recibe datos (RS-232C)
Ready to send
Clear to send
Conexión (-) (GND)
Conexión (-) (GND)
Transmite datos (-) (RS-422/485)
Ready to send (-) (RS-422/485)
Clear to send (-) (RS-422/485)
