Capítulo 2: Instalación, cableado y especificaciones

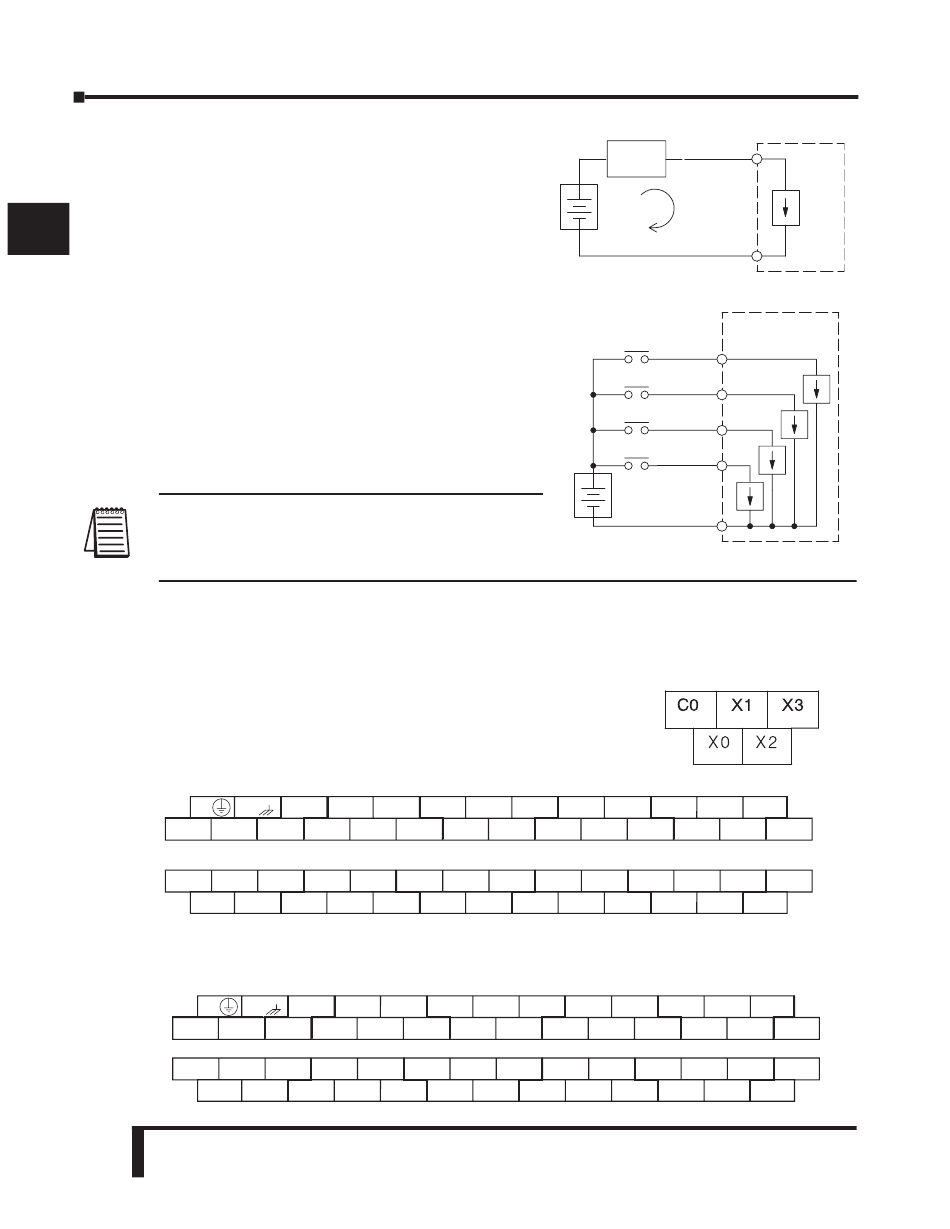

Conceptos de terminales "Comunes"
Para que opere un circuito de entradas y salidas del
1 PLC, la corriente debe entrar en un terminal y salir
en otro. Esto significa que por lo menos dos
terminales se asocian con cada punto de entrada o
2
salida. En la figura a la derecha, el terminal de
entrada o salida es el camino principal para la
3
corriente. Un terminal adicional debe proporcionar
el camino de regreso a la alimentación. Este es el
terminal común.
4
La mayoría de los puntos de entradas o salidas se
agrupan en los PLCs en el camino de regreso entre
5
dos o más entradas o salidas. La figura muestra a la
derecha un grupo (o el banco) de 4 puntos de
6
entradas que comparten un camino común de
regreso. De esta manera, las cuatro entradas
requieren sólo cinco terminales en vez de ocho.
7
Nota: En el circuito a la derecha, la corriente en el común es
4 veces cualquier corriente de entrada del canal cuando
8
todas las entradas se energizan. Esto es especialmente
importante en circuitos de salidas, donde es a veces necesario colocar un conductor de sección mayor.
9
La mayoría de los circuitos de entradas y salidas del PLC DL06 se agrupan en bancos que
comparten un camino común de regreso. La mejor indicación del agrupamiento común está en
10
el rótulo de alambrado en el PLC. Los grupos comunes son separados por una línea más gruesa.
Una línea más delgada separa las entradas asociadas con aquel común. A la derecha, note que
11 X0, X1, X2, y X3 comparten el común terminal C0, localizado
a la izquierda de X1.
El siguiente conjunto completo de etiquetas muestra cinco
12
bancos de cuatro entradas y cuatro bancos de cuatro salidas.
Hay un común por cada banco.
13
G
AC ( L )
14
C0
A
X0
Este conjunto de rótulos abajo es para versiones de salidas de CC (drenadoras) tales como el D0-
B
06DD1 y el D0-06DD1-D. Hay un común para cada grupo de cuatro salidas y un terminal
designado en el lado de las salidas acepta la alimentación para las etapas de salidas.
C
G
AC ( L )
D
C0
2–16
Manual del PLC DL06, 2a. edición en español, 6/07
LG 0V Y0 Y2
AC ( N ) 24V C0 Y1
X1 X3 X4 X6
X2 C1 X5 X7
LG 0V Y0
AC ( N ) 24V
C0 Y1
X1 X3 X4 X6
X0 X2 C1 X5
+
–
C1 Y5 Y7 Y10
Y3 Y4 Y6 C2
C2 X11 X13 X14
X10 X12 C3 X15
Y2 C1 Y5 Y7
Y3 Y4 Y6 C2
C2 X11 X13 X14
X7 X10 X12 C3
Aparato
Ruta principal
de campo
(Punto de E/S)
Ruta de retorno
Detección de entradas
Entrada 1
Entrada 2
Entrada 3
Entrada 4
+
–
Común
Y12 C3 Y15 Y17
Y11 Y13 Y14 Y16
X16 C4 X21 X23 N.C.
X17 X20 X22
Y10 Y12 C3 Y15
Y11 Y13 Y14 Y16
X16 C4 X21 X23 N.C.
X15 X17 X20 X22
PLC
Circuito
de E/S
PLC
N.C.
N.C.
Y17
+V
N.C.
