Capítulo 2: Instalación, cableado y especificaciones
1
2
3
4
5
6
Supresión de transientes de tensión para cargas inductivas
Los aparatos de carga inductivos (aparatos con una bobina) engendran voltajes transitorios cuando
7
se energiza con un contacto de relevador. Cuándo un contacto de relevador se cierra, "rebota", lo
que energiza y desenergiza la bobina hasta que pare de "rebotar". Se generan así voltajes transitorios
8
que son mucho más grandes que la amplitud de la tensión de alimentación, especialmente con una
tensión de alimentación de C.C. Cuándo se abre una carga inductiva alimentada por corriente
continua, la tensión de alimentación está siempre presente cuando el contacto del relevador se abre
9
(o "rebota"). Cuándo se abre una carga inductiva suministrada por C.A., como una bobina de un
contactor, si el voltaje no es cero cuando el contacto del relevador se abre, la energía almacenada en
10
el inductor es liberada cuando el voltaje al inductor es quitado repentinamente. Esta liberación de
energía es la causa de los voltajes transitorios.
11
Cuándo se controlan aparatos inductivos (motores, arrancadores de motores, solenoides, válvulas,
etc.) con contactos de relevador, es necesario que sea conectado un aparato de supresión de sobre
tensión directamente en paralelo con la bobina del aparato de campo. Si el aparato inductivo tiene
12
conectores enchufables, el aparato de supresión de sobre tensión se puede instalar en el bloque
terminal de la salida del relevador. Esto es causa de fallas en el PLC u otros aparatos como interfases
13
de operador.
Los supresores transitorios de voltaje (TVS o transorb) suministran la mejor supresión transitoria
14
de bobinas de C.A. y CC, y tienen la respuesta más rápida con la sobre tensión más pequeña.
Varistores de óxido de metal (MOV) proporcionan la mejor próxima supresión transitoria de

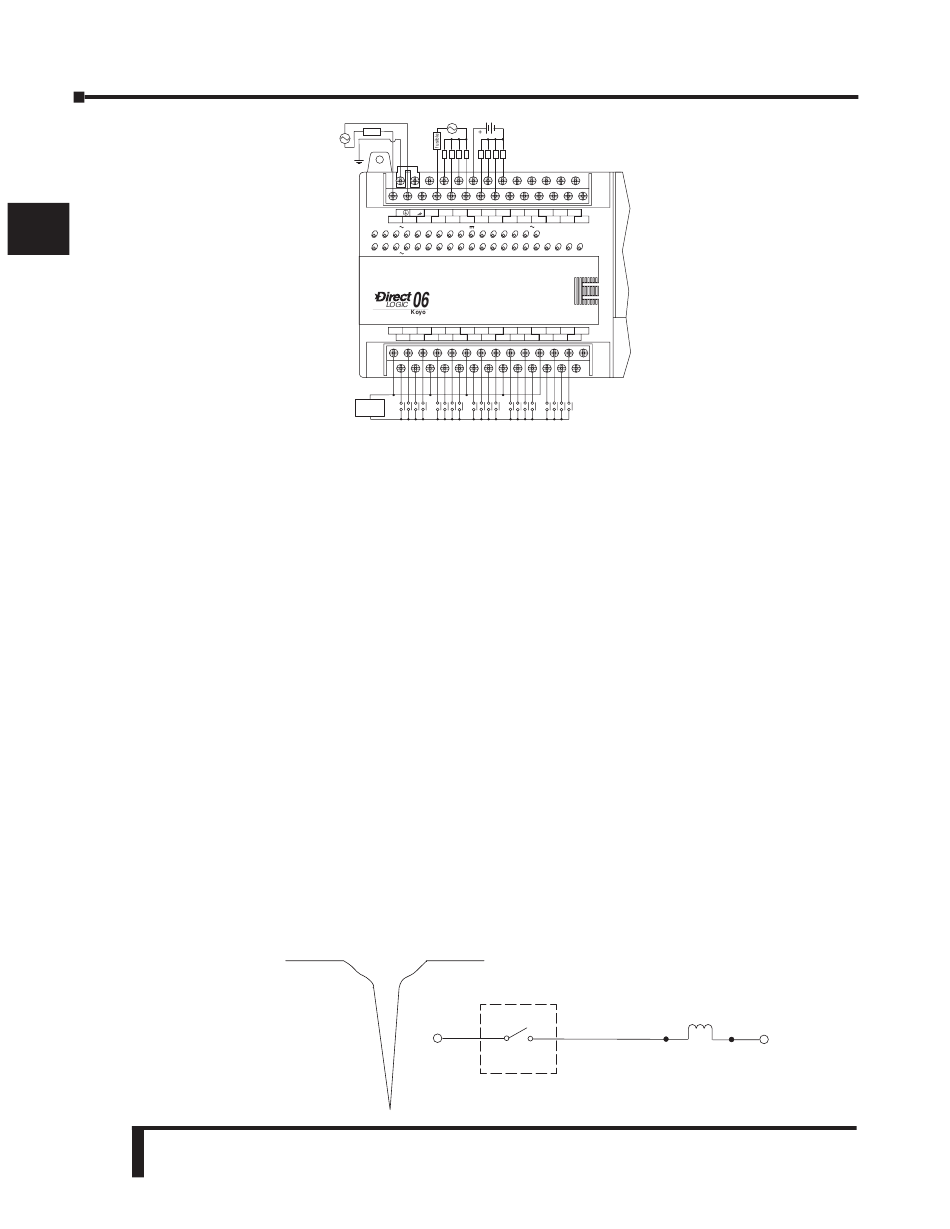

bobinas de C.A. y C.C. Por ejemplo, la forma de ondas en la figura debajo muestra la energía
A
liberada cuándo se abre un contacto que alimenta un solenoide de 24 VCC. Note el gran pico de
voltaje.
B
C
D
2–20
Manual del PLC DL06, 2a. edición en español, 6/07
fusible
G
LG
AC(L)
AC(N) 24V
OUTPUT: 6-240V
50 - 60Hz
Y
0
1
2
3
X
INPUT: 90 - 120V
7 - 15mA
C0
X1
X0
Fuente
C.A.
+24 VCC
–324 VCC
+24 VCC
L
N
-
L L
L L
L L
L L
0V
Y0
Y2
C1
Y5
Y7
Y10
Y12
C3
Y15
Y17
C0
Y1
Y3
Y4
Y6
C2
Y11
Y13
Y14
Y16
N.C.
2.0A, 6 - 27V
2.0A
PWR: 100-240V
50-60Hz
40VA
D0-06AR
4
5
6
7
10
11
12
13
14
15
16
17
20
21 22
23
X3
X4
X6
C2
X11
X13 X14
X16
C4
X21
X23 N.C.
X2
C1
X5
X7
X10
X12
C3
X15
X17
X20
X22
N.C.
+24 VCC
Contacto del relevador del módulo
–0 VDC
