Capítulo 5: Instrucciones Intelligent Box (IBox)

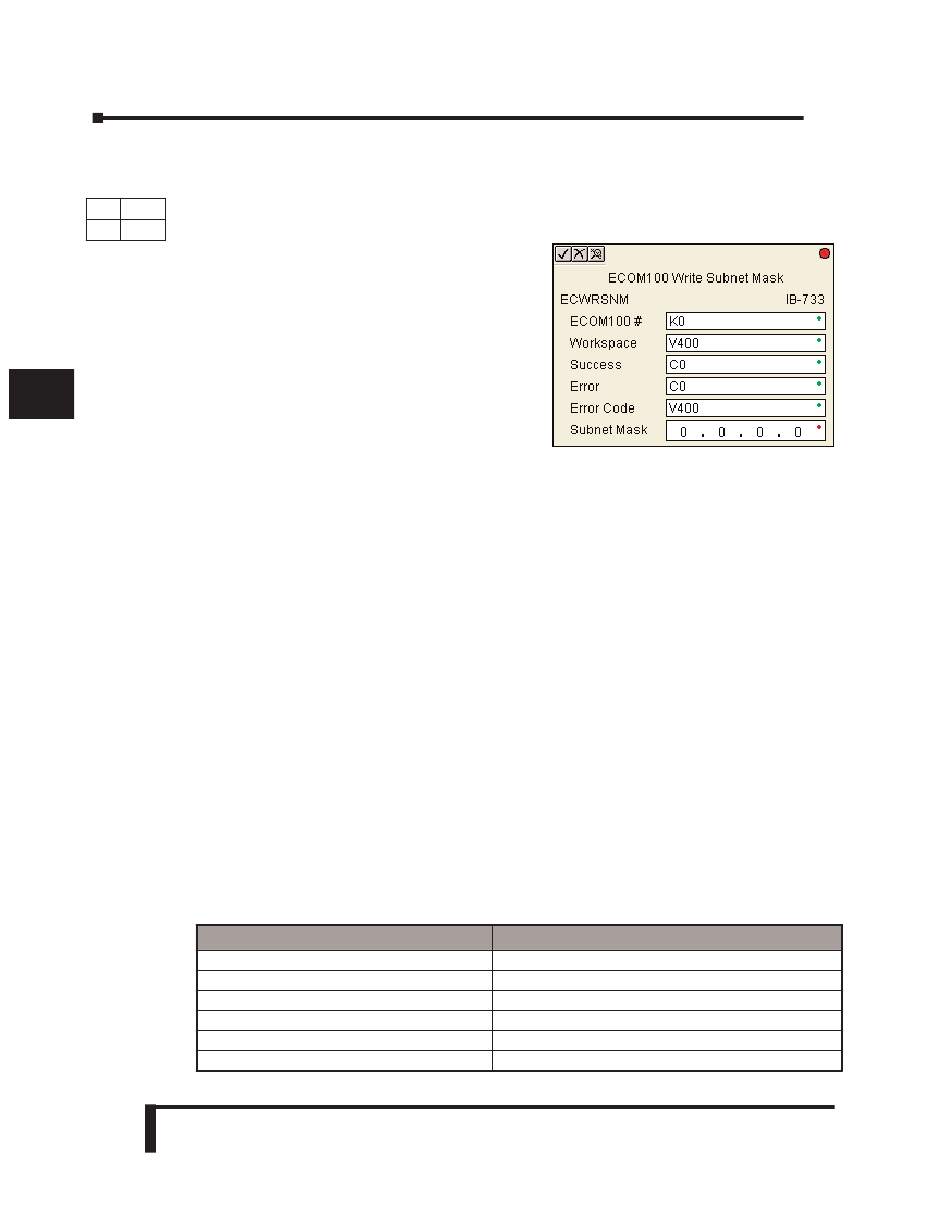

Escribir Subnet Mask a ECOM100 (ECWRSNM) (IB-733)
Esta instrucción escribe una Subnet Mask dada al módulo ECOM100 en una transición de
1
APAGADO a ENCENDIDO al IBox. Vea también la instrucción IBox ECIPSUP IB-717 para
DS5 Usado
configurar TODOS LOS parámetros de TCP/IP en una sola instrucción - IP ADDRESS,
N/A
HPP
2
subnet mask, y dirección de
El parámetro Workspace (espacio de trabajo) es un
3
registro interno, privado usado por este IBox y
DEBE SER ÚNICO en esta una instrucción y NO
DEBE ser usado en cualquier otro lugar en el
4
programa.
Los bits de los parámetros Success o Error se activan
5
una vez que el comando sea completado. Si hay un
error, el parámetro Error Code (código de error)
6
divulgará un código de error ECOM100 (menos de
100), o un error de lógica del PLC (mayor de 1000), ete.
7
La información de Subnet Mask se almacena en la memoria Flash-ROM en el ECOM100 y la
ejecución de este IBox deshabilitará el módulo ECOM100 por lo menos un medio segundo
hasta que escribe la Flash-ROM. Por lo tanto, SE RECOMIENDA que usted ejecute solamente
8
este IBox UNA VEZ en el primer barrido. Ya que se requiere la ejecución de una trancision de
OFF para ON, use un contacto SP0 NORMALMENTE CERRADO para conducir el flujo de
9
energía al IBox.
Para este IBox ECOM100 funcione, usted debe mover el DIP switch 7 a la posición ON en el
10
circuito de ECOM100.
11
Parámetros de ECWRSNM
• ECOM100#: éste es un número lógico asociado a este módulo específico ECOM100 en la ranura
especificada. El resto de los IBoxes ECxxxx que necesitan referirse a este módulo ECOM100 deben
12
referirse a este número lógico
• Workspace: Especifica una localización de memoria V que es usada por la instrucción
13
• Success: Especifica un bit que se activa cuando la petición se completa con éxito
• Error: Especifica un bit que se activa cuando la requisición no se ha terminado con éxito
14
• Error Code: Especifica la localización en donde será escrito el código de error
• Subnet Mask: Especifica la Subnet Mask que será escrita al módulo
A
B
ECOM100# . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
Workspace . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
C
Success . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
Error . . . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
D
Error Code . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
Subnet Mask . . . . . . . . . . . . . . . . . . . . . . . . . . .
5–314
Manual del PLC DL06, 2a. edición en español, 6/07
Gateway.
Parámetro
Rango del DL06
K0-255
Vea el mapa de memoria V del DL06 - Data Words
Vea el mapa de memoria DL06
Vea el mapa de memoria DL06
Vea el mapa de memoria V del DL06 - Data Words
Masked IP Address
