Capítulo 5: Instrucciones Intelligent Box (IBox)

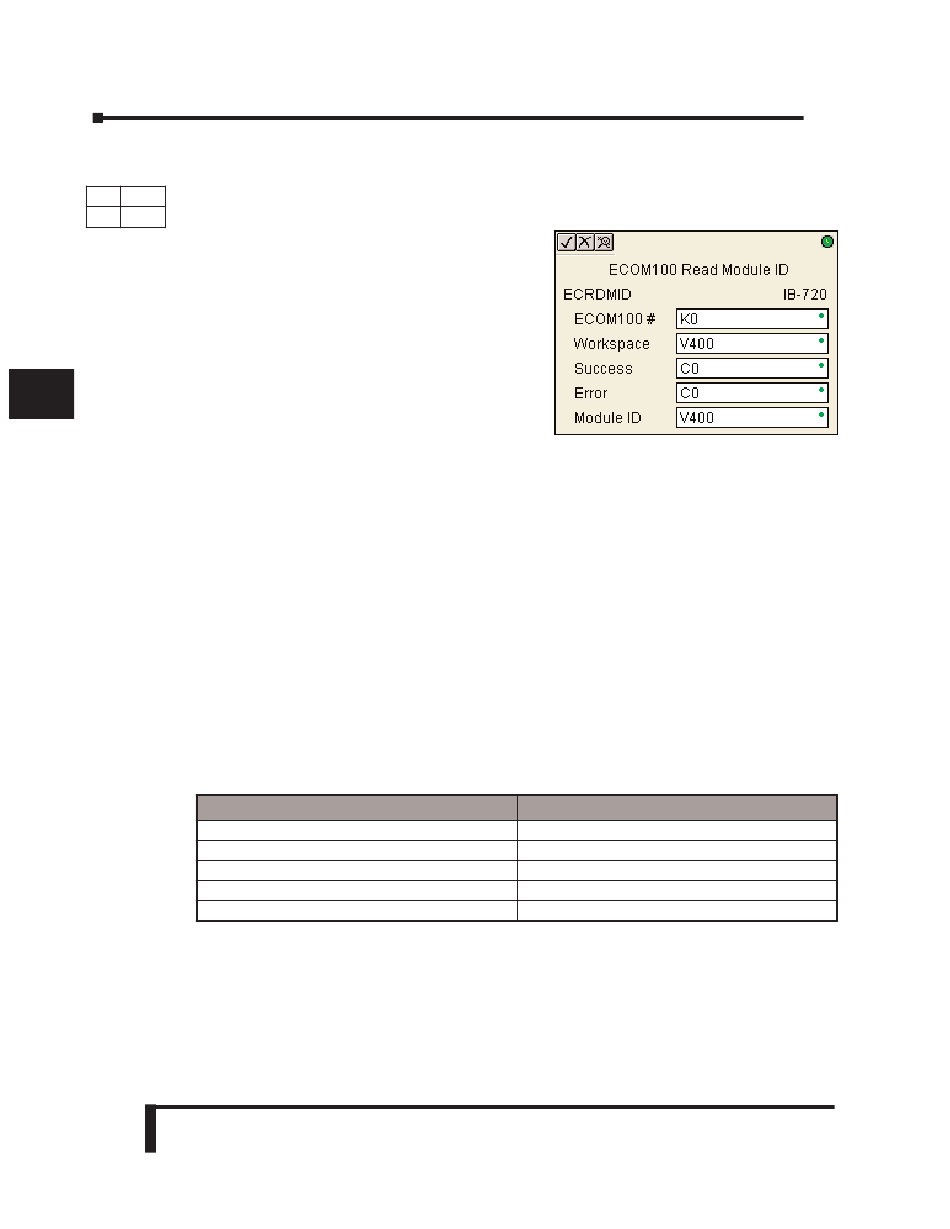

ECOM100 Read Module ID (ECRDMID) (IB-720)
ECOM100 Read Module ID will read the binary (decimal) WORD sized Module ID on a
1
DS5 Usado
transition from OFF to ON to the IBox.
N/A
HPP
El parámetro Workspace (espacio de trabajo) es
2
un registro interno, privado usado por este IBox y
DEBE SER ÚNICO en esta una instrucción y
3
NO DEBE ser usado en cualquier otro lugar en el
programa.
4
Los bits de los parámetros Success o Error se
activan una vez que el comando sea completado.
Si hay un error, el parámetro Error Code (código
5
de error) divulgará un código de error ECOM100
(menos de 100), o un error de lógica del PLC
6
(mayor de 1000), etc.
Para que este IBox ECOM100 funcione, usted debe mover el DIP switch 7 a la posición ON
7
en el circuito de ECOM100.
8
Parámetros de ECRDMID
• ECOM100#: Éste es un número lógico asociado a este módulo específico ECOM100 en la ranura
especificada. El resto de los IBoxes ECxxxx que necesitan referirse a este módulo ECOM100 deben
9
referirse a este número lógico
• Workspace: Especifica una localización de memoria V que es usada por la instrucción
10
• Success: Especifica un bit que se activa cuando la petición se completa con éxito
• Error: Especifica un bit que se activa cuando la requisición no se ha terminado con éxito
11
• Module ID: Especifica la localización donde será colocada la identificacion Module ID (decimal) del
módulo ECOM100
12
13
ECOM100# . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
14
Workspace . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
Success . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
A
Error . . . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
Module ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
B
C
D
5–298
Manual del PLC DL06, 2a. edición en español, 6/07
Parámetro Rango del DL06
K0-255
Vea el mapa de memoria V del DL06 - Data Words
Vea el mapa de memoria DL06
Vea el mapa de memoria DL06
Vea el mapa de memoria V del DL06 - Data Words
