Capítulo 5: Instrucciones Intelligent Box (IBox)

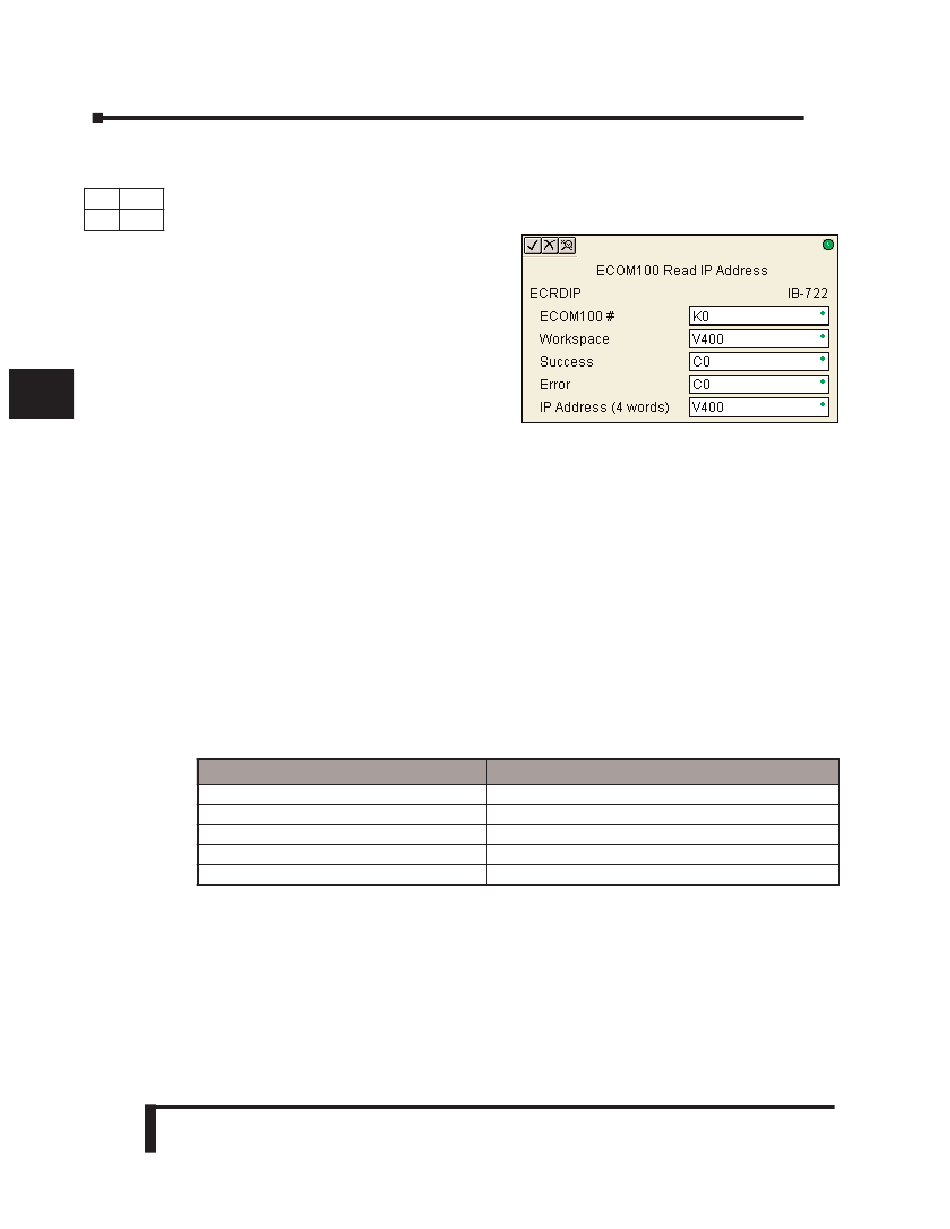

ECOM100 Read IP Address (ECRDIP) (IB-722)
ECOM100 Read IP Address will read the 4 parts of the IP address and store them in 4
1
DS5 Usado
consecutive V Memory locations in decimal format, on a transition from OFF to ON to the
N/A
HPP
IBox.
2
El parámetro Workspace (espacio de trabajo) es
un registro interno, privado usado por este IBox
3
y DEBE SER ÚNICO en esta una instrucción y
NO DEBE ser usado en cualquier otro lugar en
el programa.
4
Los bits de los parámetros Success o Error se
activan una vez que el comando sea completado.
5
Si hay un error, el parámetro Error Code
(código de error) divulgará un código de error
6
ECOM100 (menos de 100), o un error de lógica del PLC (mayor de 1000), etc.
Para que este IBox ECOM100 funcione, usted debe mover el DIP switch 7 a la posición en el
7
circuito de ECOM100. ECOM100 circuit board.
8
Parámetros de ECRDIP
• ECOM100#: éste es un número lógico asociado a este módulo específico ECOM100 en la ranura
especificada. El resto de los IBoxes ECxxxx que necesitan referirse a este módulo ECOM100 deben
9
referirse a este número lógico cified slot.
• Workspace: Especifica una localización de memoria V que es usada por la instrucción
10
• Success: Especifica un bit que se activa cuando la petición se completa con éxito
• Error: Especifica un bit que se activa cuando la requisición no se ha terminado con éxito
11
• IP Address: Especifica la dirección inicial donde será colocada la dirección de IP del módulo
ECOM100, en 4 localizaciones consecutivas de memoria V
12
13
ECOM100# . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
Workspace . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
14 Success . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
Error . . . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
IP Address (4 Words) . . . . . . . . . . . . . . . . . . . . V
A
B
C
D
5–296
Manual del PLC DL06, 2a. edición en español, 6/07
Parámetro Rango del DL06
K0-255
Vea el mapa de memoria V del DL06 - Data Words
Vea el mapa de memoria DL06
Vea el mapa de memoria DL06
Vea el mapa de memoria V del DL06 - Data Words
