Concepto de entradas y salidas surtidoras/drenadoras
Antes de avanzar en la presentación de estrategias de alambrado, necesitamos introducir los
conceptos de "drenadoras" y "surtidoras." Estos términos se aplican a circuitos típicos de
entradas o salidas. Es la meta de esta sección de hacer estos conceptos fáciles de entender.
Primero damos las definiciones cortas siguientes, seguido por aplicaciones prácticas.
Entradas y salidas drenadoras = Ruta para suministrar negativo (-)
Entradas y salidas surtidoras = Ruta para suministrar positivo (+)
Note la referencia a las polaridades (+) y (-). La terminología de drenadoras y surtidoras se aplica
sólo a circuitos de entradas y salidas de corriente continua (CC). Los puntos de entradas y las
salidas que son drenadoras o surtidoras pueden conducir corriente en una dirección solamente.
Esto significa que es posible conectar el aparato externo de suministro y el campo al punto de
entradas y salidas de tal forma que la corriente fluya en la dirección errada y el circuito no
operará. Sin embargo, podemos conectar exitosamente el aparato de suministro y el campo cada
vez entendiendo lo que es una entrada o salida "surtidora" y "drenadora."

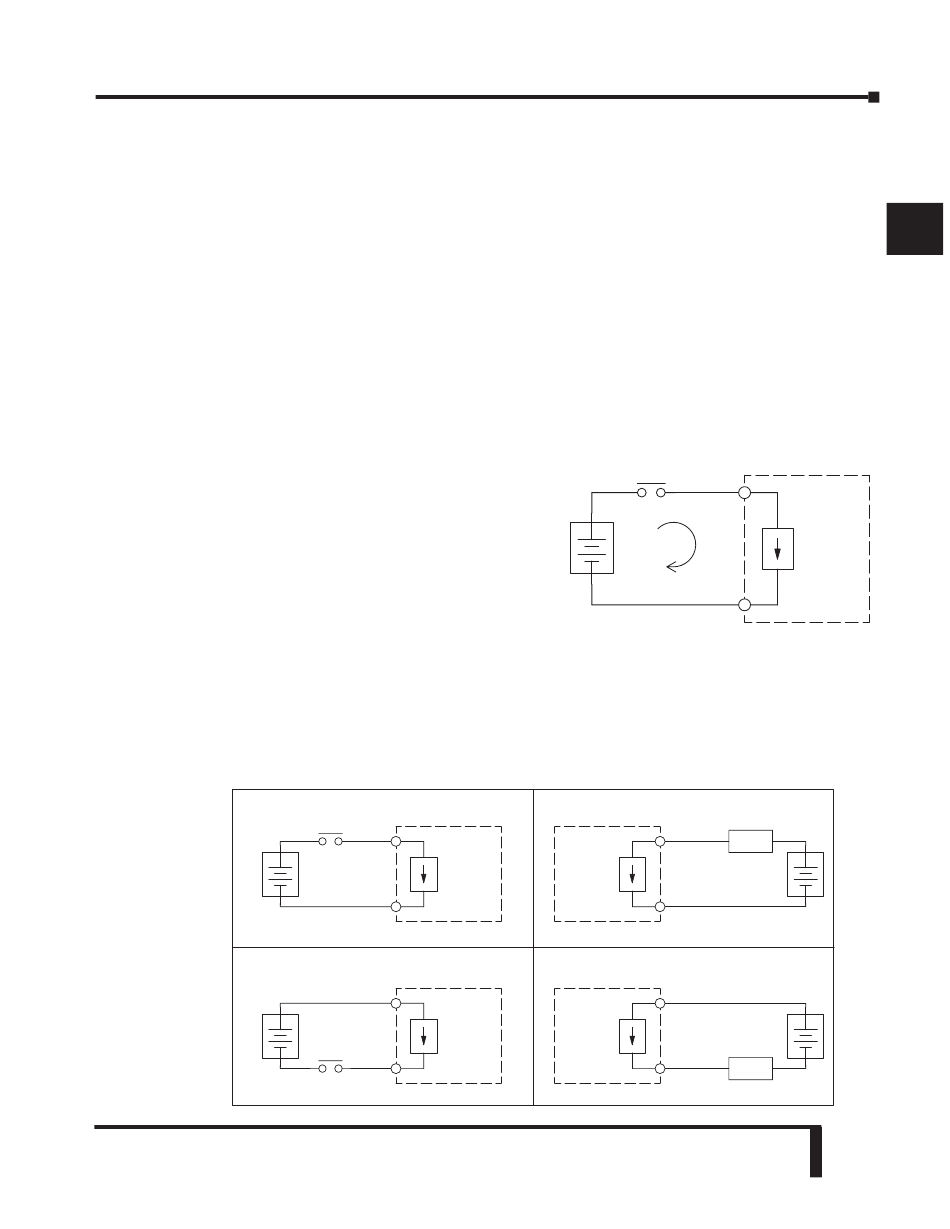

Por ejemplo, la figura representa a la derecha una
entrada que es "drenadora". Para conectar
apropiadamente el suministro externo, solo tenemos
que conectar la entrada para que proporcione un
camino a negativo (-). De modo que comenzamos
en el terminal de la entrada del PLC, seguimos por
el circuito del sensor de entrada, saliendo en el
terminal común y conectamos el suministro (-) al
terminal común. Agregando el interruptor entre el suministro (+) y la entrada, hemos
completado el circuito. La corriente fluye en la dirección de la flecha cuando el interruptor se
cierra.
Aplicando el principio de circuito anterior a las cuatro combinaciones posibles de los tipos de
entradas y salidas drenadoras y surtidoras, tenemos los cuatro circuitos mostrados abajo.
Cualquier par de circuitos de entradas o salidas mostrados debajo es posible con uno de los
modelos DL06.
Entrada drenadora
+
–
Entrada surtidora
+
–
Capítulo 2: Instalación, cableado y especificaciones
PLC
Entrada
Detección
de entrada
Común
PLC
Común
Detección
de entrada
Entrada
Manual del PLC DL06, 2a. edición en español, 6/07
Entrada
(drenadora)
+
–
Común
Salida drenadora
PLC
Salida
Switch
de salida
Común
Salida surtidora
PLC
Común
Switch
de salida
Salida
1
2
3
4
5
6
PLC
7
8
Detección
de la señal
de entrada
9
10
11
12
13
Carga
14
+
–
A
B
C
+
D
–
Carga
2–15
