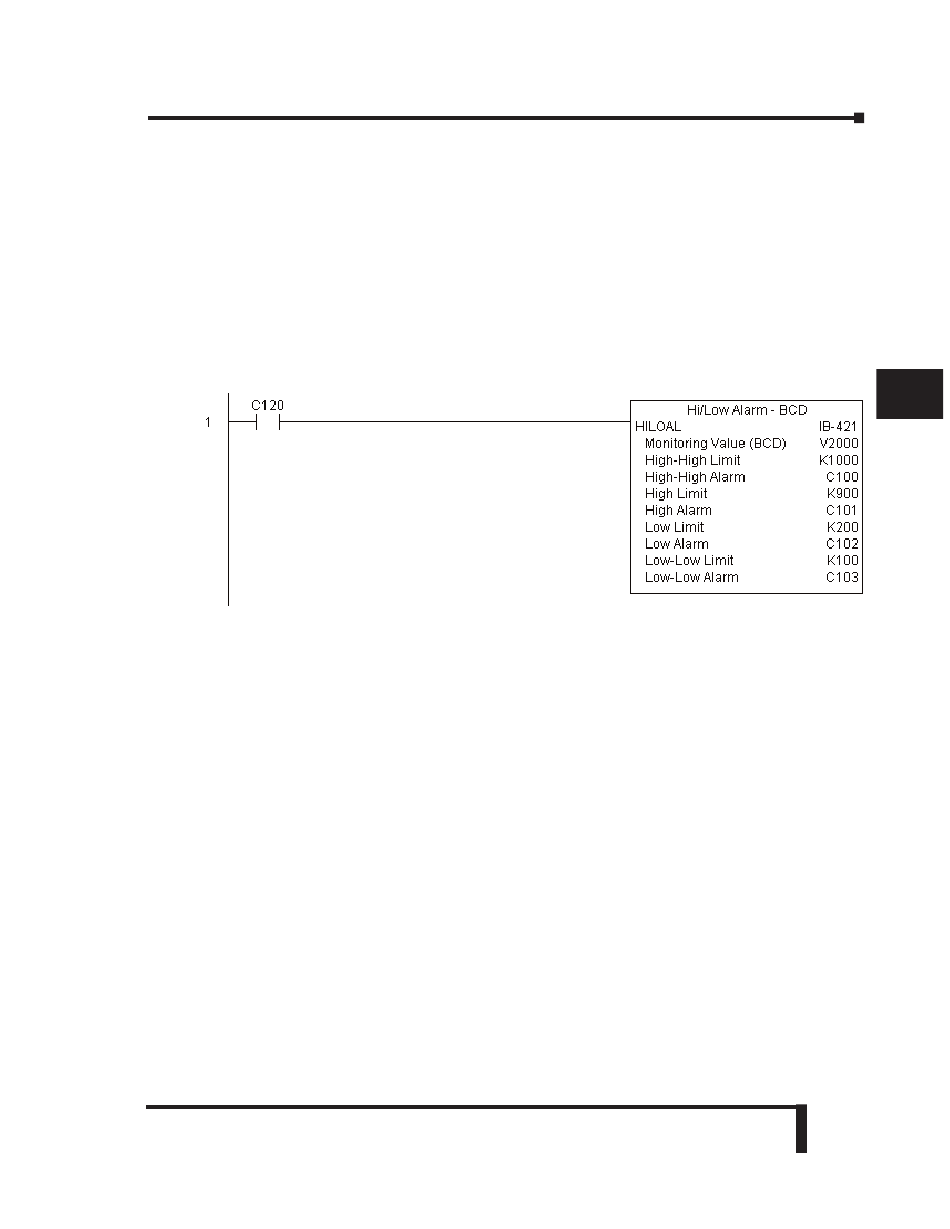

Ejemplo de HILOAL
En el ejemplo siguiente, la instrucción de HILOAL es usada para supervisar un valor BCD que
está en V2000. Si el valor en V2000 exceede el valor de K900, se activará C101. Si el valor
continúa aumentando hasta el nivel High-high, se activrá el bit C100. Ambos bits estarían
encendido en este caso. Los niveles y alarmaa alta y alta-alta se pueden definir al mismo valor si
se desea usar una alarma "Alta".
Si el valor en V2000 es igual o cae debajo del nivel K200, se desactivará C102. Si el valor
continúa disminuyendo debajo del límite Bajo-Bajo K100, se desactivará C103 .Ambos bits
estarían encendido en este caso. Las alarmas baja y baja-baja se pueden definir al mismo valor si
se desa usar una alarma "Baja".
Capítulo 5: Instrucciones Intelligent Box (IBox)
Manual del PLC DL06, 2a. edición en español, 6/07
