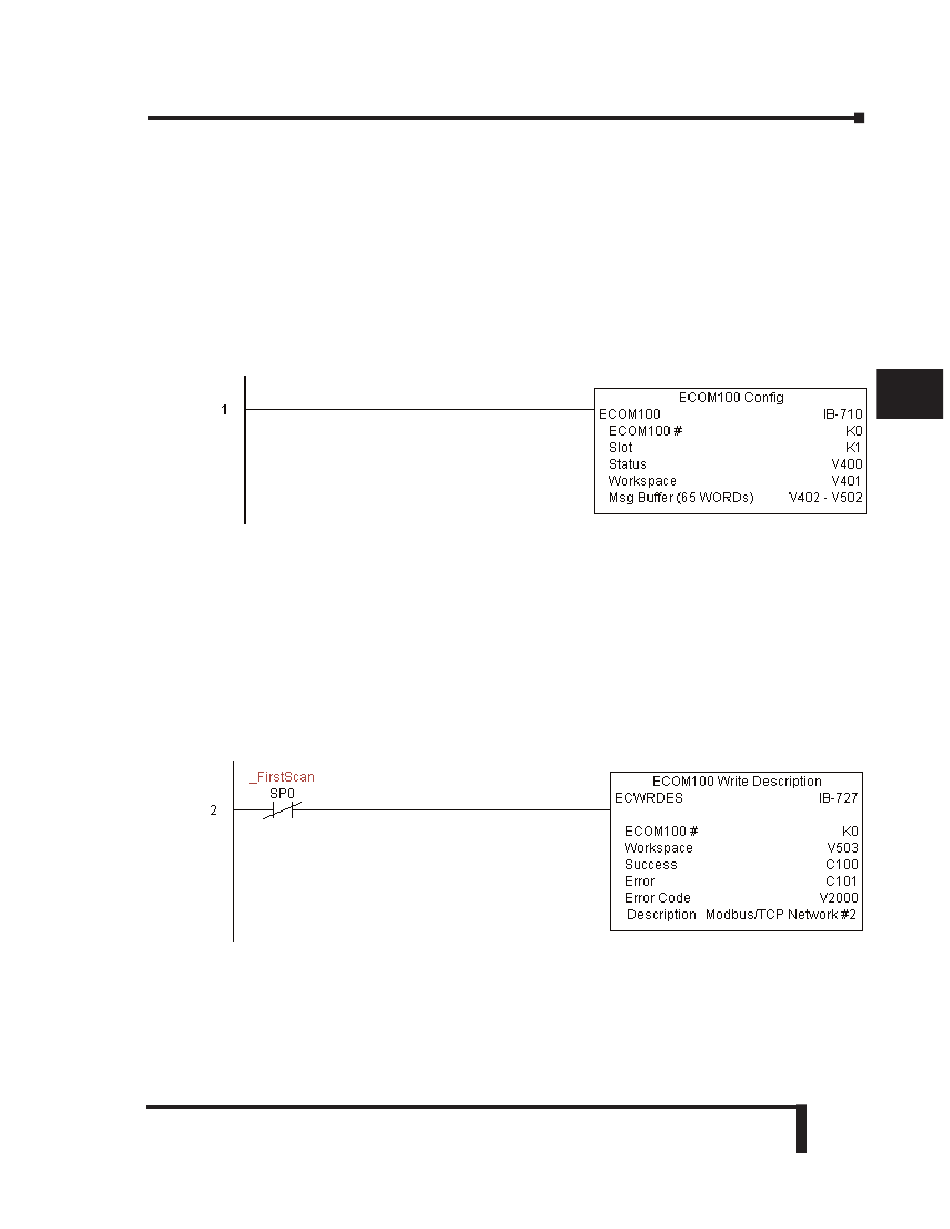

Ejemplo de ECWRDES
Renglón 1: Esta instrucción es responsable por la coordinación y enclavamiento de todos los
tipos de IBoxes ECOM100 para un módulo específico ECOM100. Marque el ECOM100 con
un rótulo en la ranura 1 como ECOM100K0. El resto de los IBoxes ECxxxx se refieren a este
módulocomo K0. Si usted necesita cambiar el módulo en la base a una ranura diferente, se
necesita solamente cambiar este IBox. V400 es usado como registro global de estado del
resultado para otros IBoxes ECxxxx que usan este módulo específico ECOM100. V401 es
usado para coordinatar y enclavar la lógica en todo los otros IBoxes ECxxxx usando este módulo
específico ECOM100. V402-V502 es un campo común almacenador intermediario de 130
bytes disponibles para uso por otros IBoxes ECxxxx usando este módulo específico ECOM100.
Renglón 2: En el segundo barrido del PLC, esta instrucción define la descripción del módulo
(Module Descripción) ECOM100. Típicamete, this is done using NetEdit, but this IBox allows
you to configure the module descripción in the ECOM100 using your ladder program.
La instrucción EWRDES es activada por una transición de OFF para ON, (similar a la entrada
de un contador). El comando de escribir la descripción del módulo será enviado al módulo
ECOM100 siempre que el flujo de energía en el IBox vaya de APAGADO a ENCENDIDO.
Si funciona correctamente, se activa el bit C100. Si hay una falla, se activa el bit C101. Si hay
una falla, usted puede mirar V2001 para ver el código de error específico.
Capítulo 5: Instrucciones Intelligent Box (IBox)
Manual del PLC DL06, 2a. edición en español, 6/07
