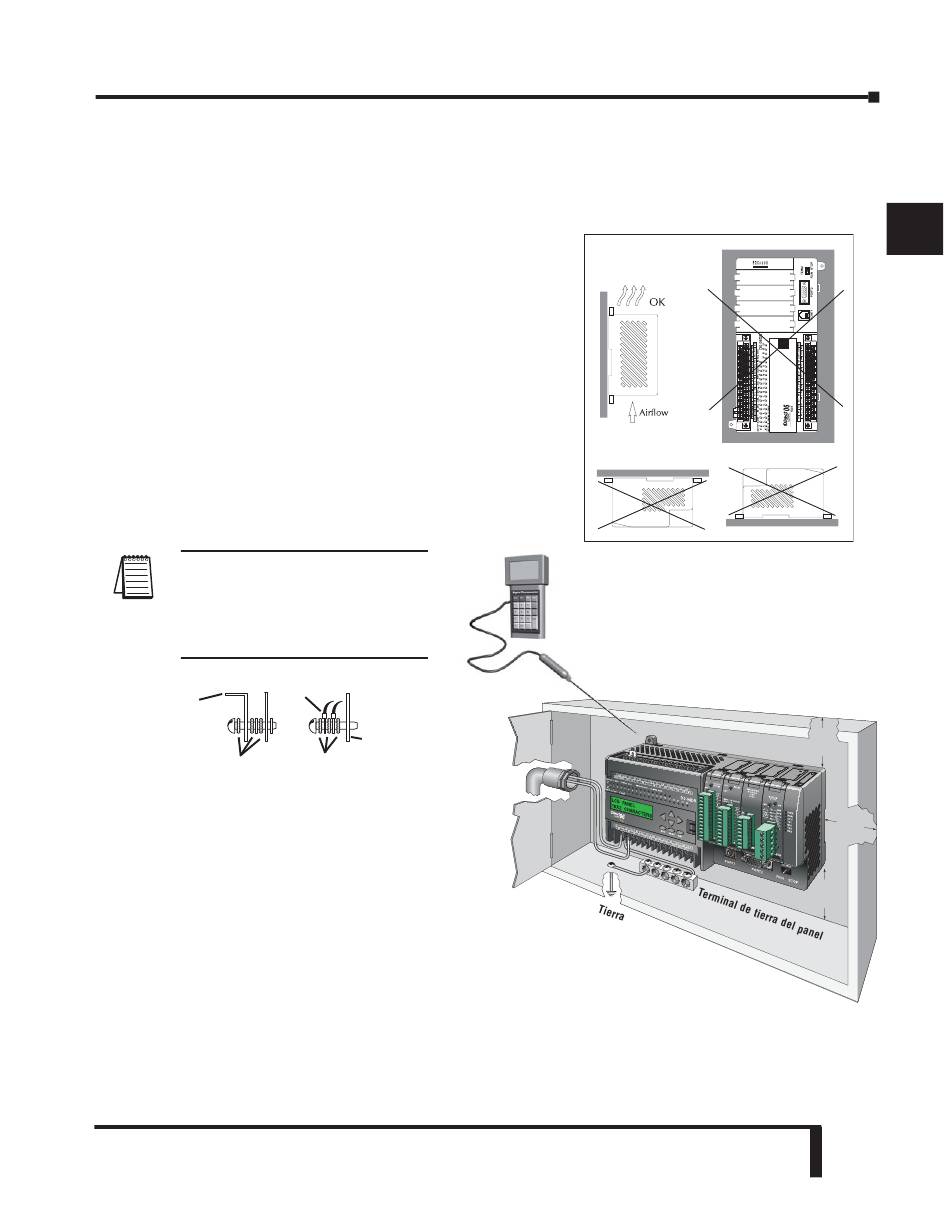

Montaje en un gabinete y distancias mínimas
Hay muchas cosas a considerar cuándo se diseña la disposición de un panel. Los siguientes asuntos
corresponden al esquema mostrado. Nota: pueden haber requisitos adicionales, dependiendo de su
aplicación y el uso de otros componentes en el gabinete.
1. Monte el PLC horizontalmente como mostrado
debajo, para proporcionar ventilación apropiada. Usted
no debe montar las unidades DL06 verticalmente, al
revés, ni en una superficie horizontal plana. Si usted
coloca más de una unidad en un gabinete, debe haber
un mínimo de 7.2" (183 mm) entre las unidades.
2. Deje un espacio libre mínimo de 1.5" (39 mm) entre
la unidad y todos los lados del gabinete. Recuerde de
tener en cuenta cualquier panel de operador u otros
artículos montados en la puerta.
3. Debe haber también por lo menos 3" (78 mm) de
espacio libre entre la unidad y cualquier conducto de
alambrado que corre paralelo a los terminales.
NOTA: Hay un requerimiento de espacio libre
mínimo de 1.5" (38 mm) entre la puerta
del panel (o cualquier aparato montado
en la puerta del panel) y el componente
más cercano al PLC DL06
Conectores de
cobre
Panel
Arandelas estrella
Arandelas estrella
4.
El terminal de tierra en la base
DL06 debe ser conectado a un solo
punto de tierra. Use alambre
trenzado de cobre para conseguir una
baja impedancia. Se deben usar
conectores de cobre o deben ser soldadas al fin del cable
trenzado para asegurar un buen contacto de superficie.
5.
Debe haber una sola tierra (por ejemplo, la barra de tierra de cobre) para
todos componentes en el panel que requieren un retorno de la tierra. Este punto debe
ser conectado a la terminación de la tierra del panel. Los tamaños mínimos de cable, la
codificación de colores y las prácticas generales de la seguridad deben estar de acuerdo con códigos y
estándares eléctricos apropiados para su área.
Capítulo 2: Instalación, cableado y especificaciones
Punto de tierra
único
Alimentación
Manual del PLC DL06, 2a. edición en español, 6/07
Sensor de temperatura
1
2
3
4
5
6
7
8
9
10
11
1.5"
12
38mm
min
13
1.5"
38mm
min
14
A
1.5"
38mm
min
B
C
D
2–7
