Paso 6: Repase los conceptos de programación

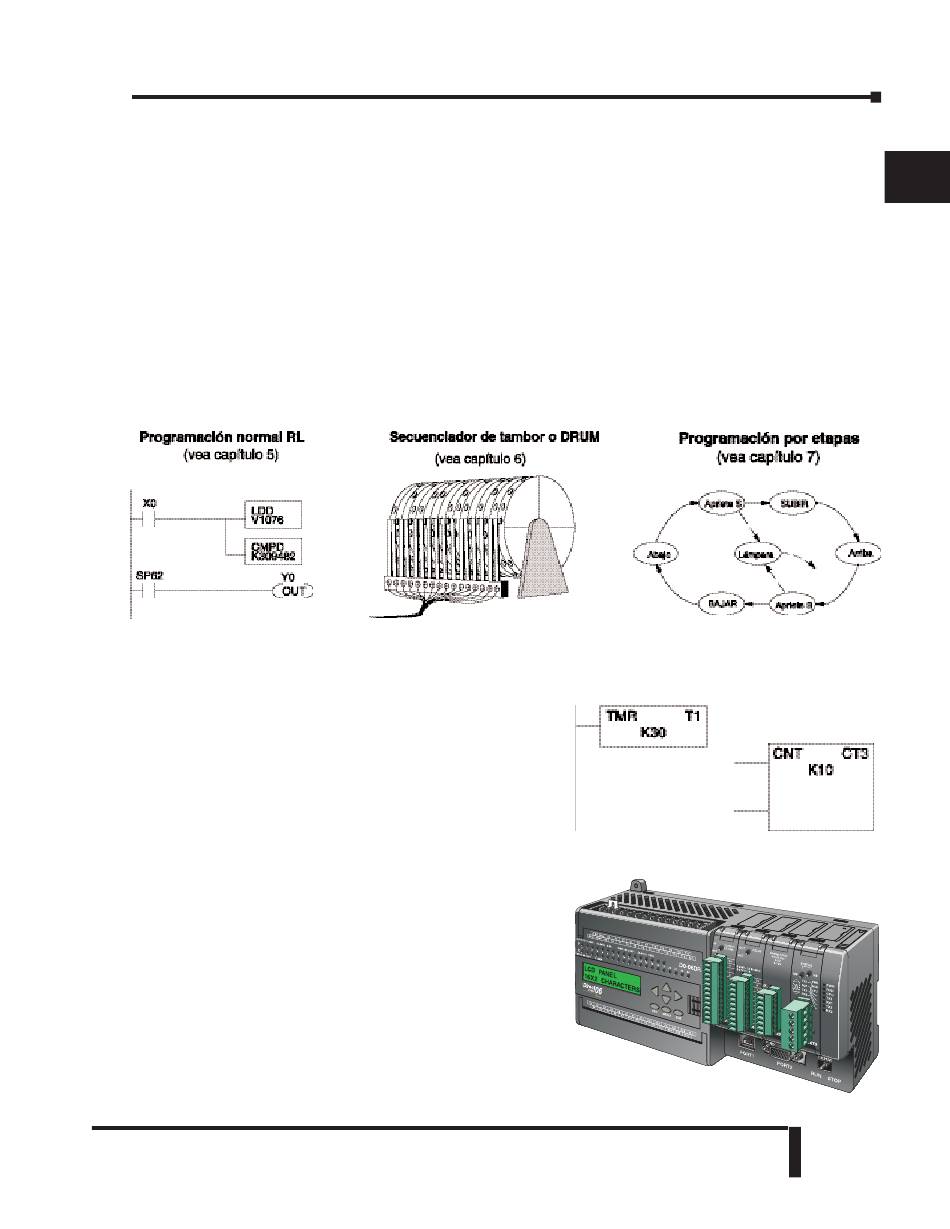

El sistema de instrucciones del PLC DL06 permite usar tres métodos de programación
principales para resolver el programa de su sistrma, representado en la figura abajo.
• La programación del diagrama-estilo RLL es la mejor herramienta para solucionar lógica boleana y
manipulación general de la memoria en la CPU. Incluye docenas de instrucciones, que pueden ser
también necesarias para aumentar las funciones de tambores y etapas.
• El secuenciador de tambor de tiempos y eventos ofrece hasta 16 pasos y ofrece tiempo y/o transiciones
de eventos en cada paso. La instrucción DRUM es la mejor para un proceso repetido basado en una sola
serie de pasos.
• La programación por etapas (también llamada RLLPlus) se basa en diagramas de transiciones de
estado. Las etapas dividen el programa en secciones que corresponden a los estados en un organigrama
o diagrama de flujo que usted dibuja para su proceso.
Después de repasar los conceptos de programación arriba, Ud. tendrá una variedad de
herramientas para escribir su programa de uso.
Paso 7: Escoja las instrucciones
Una vez que haya instalado el PLC y entienda los
conceptos de programación principales, usted
puede comenzar a escribir el programa. En este
momento usted comenzará a utilizar uno de los
sistemas de instrucción más poderosos disponibles
en un PLC pequeño.
Paso 8: Entienda la mantención y los
procedimientos de localización de fallas
Las fallas de equipo ocurren a veces cuando menos
se espera. Los interruptores fallan, las cargas hacen
cortocircuitos y hay necesidad de substituir piezas,
etc. En la mayoría de los casos, el mayor tiempo de
localización de fallas y de mantención es intentar
localizar el problema. El PLC DL06 tiene muchas
características incorporadas tales como códigos de
error que pueden ayudarle a identificar problemas.
