Paso 5: Encienda la energía del sistema del PLC
Aplique energía al sistema y asegúrese que el indicador PWR en el PLC DL06 está encendido.Si
no es así, apague el PLC y compruebe todo el cableado y vea la sección de localización de fallas
en el capítulo 9 para más ayuda.
Paso 6: Inicialice la memoria scratchpad
Es una buena práctica que por precaución limpie la memoria del sistema (memoria scratchpad)
en un DL06 nuevo. Hay dos maneras de limpiar la memoria de sistema:
• En DirectSOFT, seleccione el menú PLC, luego Setup, después Initialize Scratchpad. Para
información adicional, vea el manual de DirectSOFT.
• Usando el programador portátil, utilice la tecla AUX y ejecute AUX 54. Vea el manual del
programador portátil para información adicional.
Paso 7: Entrar un programa ladder (o de escalera)
En este momento, los técnicos programadores con DirectSOFT deben estudiar por lo menos la
clase rápida de tutoría de como comenzar en el manual DirectSOFT. Allí se aprenderá cómo
establecer un enlace (link) de comunicación con el PLC DL06, cambiar modos de la CPU a
RUN o a Program, y entrar un programa al PLC. Vea también el capítulo 11.
Si usted está aprendiendo cómo programar con el programador portátil, asegúrese que la CPU
está en modo Program (el LED RUN en el frente del DL06 debe estar apagado). Si el LED
RUN está encendido, utilicer la tecla MODE en el programador portátil para poner el PLC en
modo Program, y luego cambie a TERM.

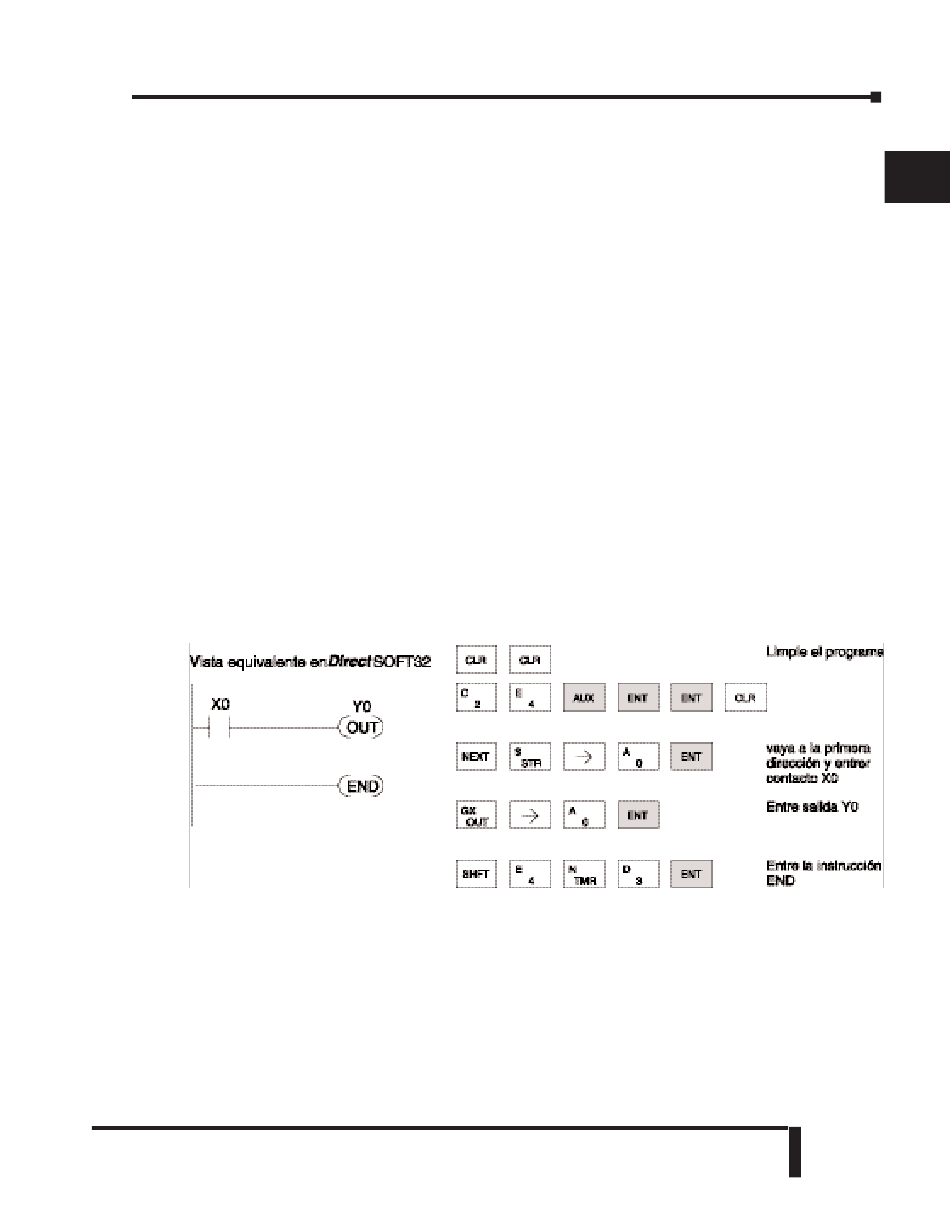

Apriete las teclas siguientes en el programador portátil.
Después de entrar el programa simple del ejemplo coloque el PLC en modo RUN
(funcionamiento) usando la tecla MODE en el progrmador portátil.
El indicador de RUN en el PLC iluminará indicando que la CPU ha entrado al modo de
funcionamiento. Si no es así, repita este paso, asegúrese que el programa fue hecho
correctamente o vea a la guía de localización de fallas en el capítulo 9.
Después de que la CPU entre en el modo de funcionamiento (RUN), el indicador de estado de
la salida para Y0 debe seguir el estado del interruptor en el canal X0 de entrada. Cuando el
interruptor está encendido, la salida estará encendida.
