Valores corrientes del temporizador (Datos del tipo V)

Como mencionado
información se almacena automáticamente en la
memoria V. Esto es verdad para los valores corrientes
asociados con temporizadores. Por ejemplo, V0 tiene el
valor corriente para el temporizador 0, V1 tiene el
valor corriente para el temporizador 1, etc. Estos
pueden ser designados también como TA0 para el
temporizador 0, y TA1 para el temporizador 1.

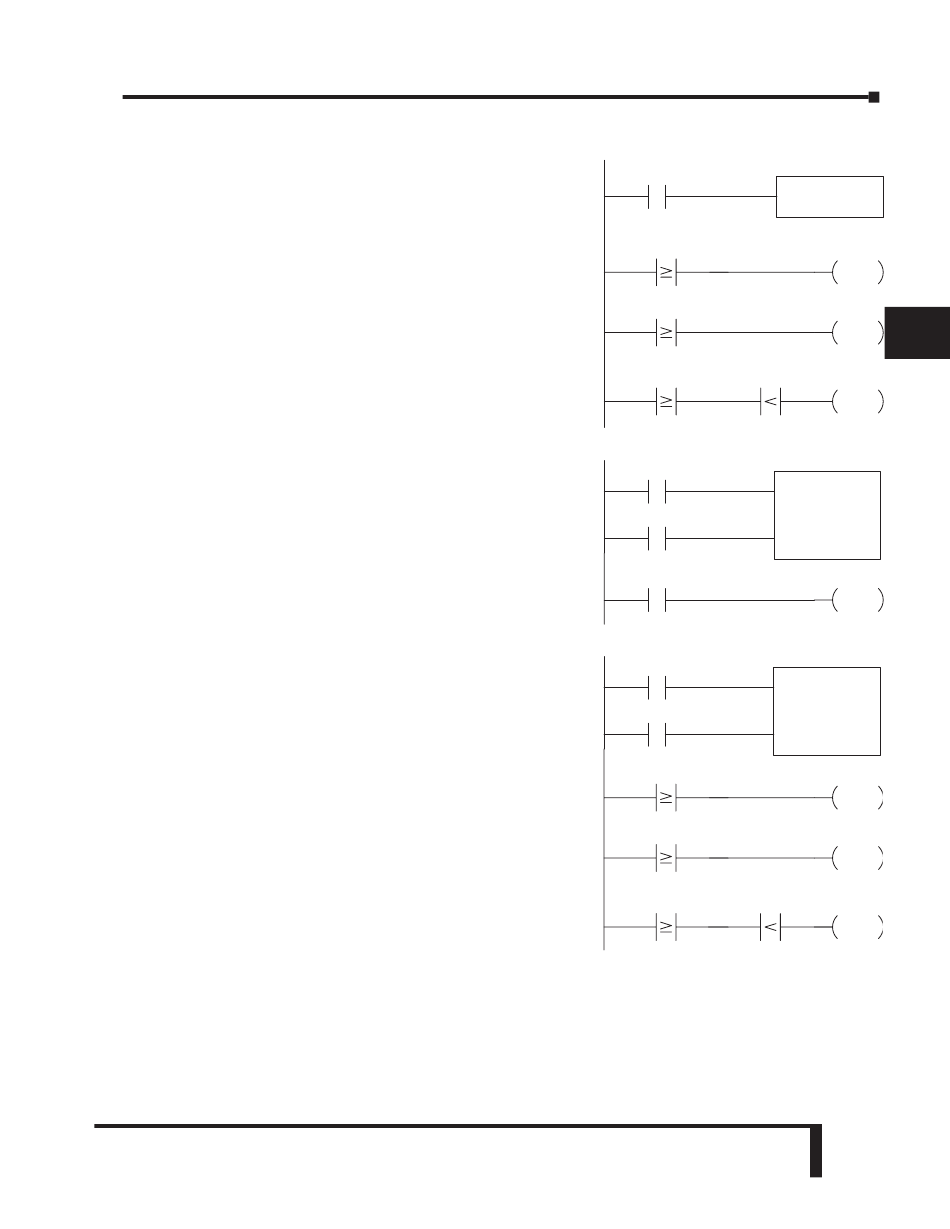

La razón primaria para esto es la flexibilidad del
programa. El ejemplo adyacente muestra cómo usted
puede usar contactos de comparadores para controlar
varias veces intervalos de un solo temporizador.
Contadores y bits de estado de contadores (Datos
tipo CT)
Los bits de estado entregan una relación entre el valor
corriente y el valor prefijado de un contador
especificado. El bit de estado de un contador estará
ON cuando el valor corriente es igual a o mayor que el
valor prefijado del contador correspondiente.
En el ejemplo, cada vez que hay una transición del
contacto X0 de OFF a ON, el contador incrementa el
valor corriente en uno. (Si X1 se hace ON, el valor
corriente del contador vuelve a 0). Cuándo el contador
alcanza el valor prefijado de 10 (K10) el bit de estado
CT3 prende. Cuándo CT3 prende, la salida Y2 se
activa.

Valores corrientes de un contador (Datos tipo V)

Los valores corrientes de un contador también se
almacenan automáticamente en la memoria V, como
los valores de un temporizador. Por ejemplo, V1000
tiene el valor corriente del contador CT0, V1001 tiene
el valor corriente del contador CT1, etc.
Estos pueden ser designados también como CTA0
(Contador acumulador) para el contador 0 y CTA1
para el contador 1.
La primera razón para esto es una flexibilidad de
programación. El ejemplo muestra cómo se pueden usar los contactos de comparación para
supervisar los valores corrientes del contador.
Capítulo 3: Especificaciones y operación
anteriormente, alguna
Manual del PLC DL06, 1a. edición en español, 10/04
X0
TMR
V1 K30
V1 K50
V1 K75 V1 K100
X0
CNT
X1
CT3
X0
CNT
X1
V1003 K1
V1003 K3
V1003 K8
V1003 K5
1
T1
K1000
2
Y2
OUT
3
Y3
3
OUT
5
Y4
OUT
6
7
CT3
K10
8
Y2
9
OUT
10
CT3
11
K10
12
Y2
13
OUT
Y3
14
OUT
A
Y4
OUT
B
C
D
