Capítulo 3: Especificaciones y operación
Consideraciones del tiempo de barrido de la CPU
1
El tiempo de barrido cubre todas las tareas cíclicas que
son realizadas por el sistema operativo. Usted puede usar
DirectSOFT o el programador D2-HPP para mostrar el
2
tiempo mínimo, máximo y corriente del barrido que ha
ocurrido desde la transición anterior del modo de
3
programa al modo RUN. Esta información puede ser
muy importante al evaluar el funcionamiento de un

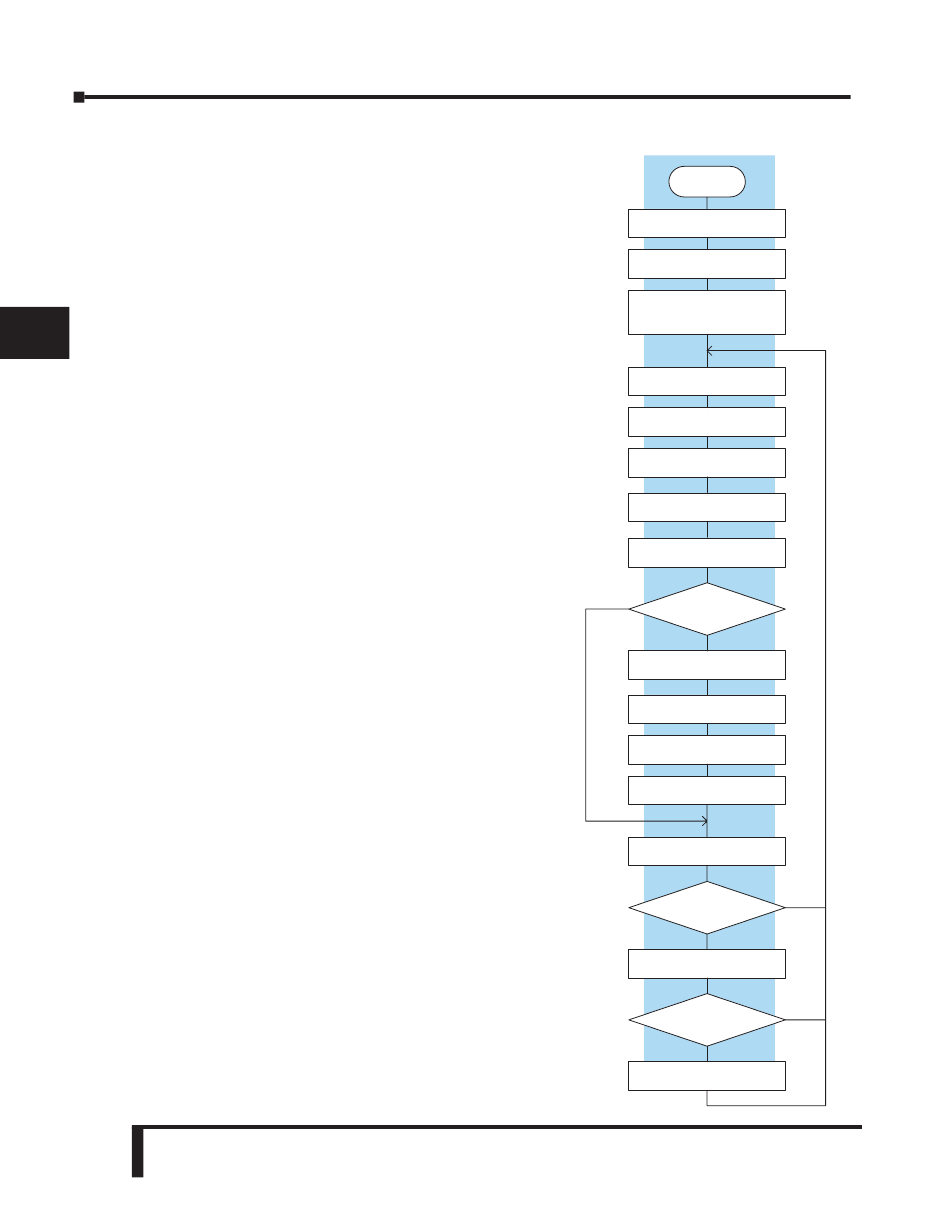

sistema. Como mostrado anteriormente, hay varios
3
segmentos que hacen el ciclo de barrrido. Cada uno de
estos segmentos requiere cierto tiempo para completarse.
5
De todos los segmentos, los siguientes son los más
importantes:
6
• Actualización de entradas
• Atendimiento a los periféricos
7
• Ejecución del programa
• Actualización de las salidas
8
• Ejecución de interrupciones por tiempo
El segmento en el que se tiene más control es la cantidad
9
de tiempo tomada para ejecutar el programa. Esto es
porque cada instrucción toma un determinado tiempo
para ejecutarse. Así pues, si hay necesidad de un barrido
10
más rápido, debe tratar de escojer instrucciones más
rápidas.
11
La selección del tipo de E/S y de los dispositivos
periféricos puede también afectar el tiempo de barrido.
12
Sin embargo, esta selección es dictada generalmente por
el uso.
13
Los párrafos siguientes dan información de carácter
general de cuánto tiempo pueden requerir algunos de los
segmentos.
14
Leyendo entradas
El tiempo requerido durante cada barrido para leer el
A
estado de las 20 entradas locales es 52.6 µs. No confunda
esto con el tiempo de respuesta de las E/S que fue
B
discutido anteriormente.
Escribiendo a salidas
C
El tiempo requerido para escribir el estado de 16 salidas
incorporadas es 41.1 µs. No confunda esto con el tiempo
D
de respuesta de E/S que fue discutido anteriormente.
3–20
Manual del PLC DL06, 1a. edición en español, 10/04
Energización
Inicializa el hardware
Verifica la configuración
de entradas y salidas
Inicializa las memorias basado en
la configuración de rangos retentivos
Actualiza entradas
Lee datos de entradas desde E/S
remotas y de módulos de especialidad
Atiende periféricos
Comunicación de la barra de la CPU
Actualiza fecha y hora
PGM
Modo?
RUN
Ejecuta programa ladder
Calcula algortitmos PID
Actualiza salidas
Escribe datos de salidas a módulos
de especialidad y E/S remotas
Ejecuta diagnósticos
OK
OK?
NO
Informa el error, coloca indicadores,
registra, enciende LEDs
Error fatal
SI
Fuerza la CPU al
modo Program
SI
NO
