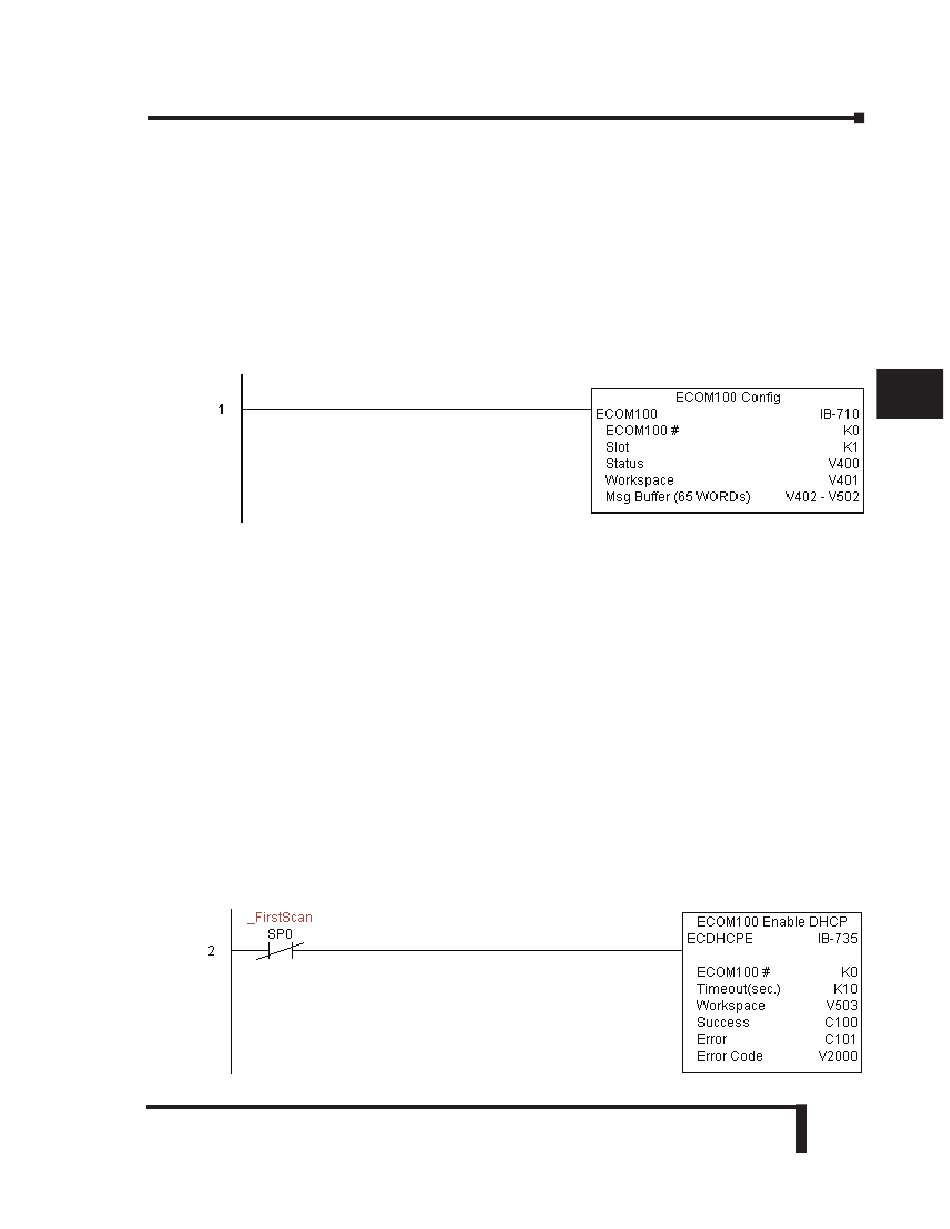

Ejemplo de ECDHCPE
Renglón 1: Esta instrucción es responsable por la coordinación y enclavamiento de todos los
tipos de IBoxes ECOM100 para un módulo específico ECOM100. Marque el ECOM100 con
un rórulot en la ranura 1 como ECOM100K0. El resto de los IBoxes ECxxxx se refieren a este
módulocomo K0. Si usted necesita cambiar el módulo en la base a una ranura diferente, se
necesita solamente cambiar este IBox. V400 es usado como registro global de estado del
resultado para otros IBoxes ECxxxx que usan este módulo específico ECOM100. V401 es
usado para coordinatar y enclavar la lógica en todo los otros IBoxes ECxxxx usando este módulo
específico ECOM100. V402-V502 es un campo común almacenador intermediario de 130
bytes disponibles para uso por otros IBoxes ECxxxx usando este módulo específico ECOM100.
Renglón 2: En el segundo barrido, se habilita DHCP en el ECOM100. DHCP es el mismo
protocolo usado en PCs para usar un servidor de DHCP para asignar automáticamente el IP
ADDRESS , la dirección de la entrada, y el subnet mask del módulo ECOM100. Esto se hace
típicamente usando NetEdit3, pero este IBox permite que usted habilite DHCP en el
ECOM100 usando el programa ladder. La instrucción ECDHCPE es accionada por una
transición de OFF para ON, y entonces no es controlado por flujo de energía (Por ejemplo, tal
como una entrada de contador). Los comandos para habilitar DHCP serán enviados al
ECOM100 siempre que el flujo de energía en el IBox vaya de APAGADO a ENCENDIDO.
La instrucción ECDHCPE no hace más que activar el bit para activar DHCP en el ECOM100,
y luego interroga el ECOM100 una vez cada segundo para ver si el ECOM100 ha encontrado
un servidor de DHCP y tiene un IP ADDRESS válido. Por lo tanto, es necesario un parámetro
de timeout en caso de que el ECOM100 no pueda encontrar un servidor de DHCP. Si ocurre
un timeout, es decir, no encuentra el servidor después de un tiempo, el bit del error se activará
y el código de error será el decimal 1005. El bit de éxito(Success) se activará solamente si el
ECOM100 encuentra un servidor de DHCP y le asigna un IP ADDRESS válido. Si se
encuentra el servidor, el bit C100 se activa. Si hay una falla, se activa el bit C101. Si hay un
error, usted puede inspeccionar V2000 para ver el código de error específico.
