Conectando entradas y salidas a aparatos de campo de "estado sólido"
En la sección previa en conceptos de entradas y salidas drenadoras y surtidoras, discutimos
circuitos de entradas y salidas C.C. que sólo permiten que la corriente fluya en un sentido. Esto
es también verdad para muchos de los aparatos de campo que tienen interfases de estado sólido
(transistor). En otras palabras, los aparatos de campo pueden ser también surtidores o
drenadores. Cuándo se conectan dos aparatos en un circuito en serie C.C. (como el caso cuando
se conecta un dispositivo a una entrada o salida de un PLC C.C.), uno se debe conectar como
surtidor y el otro como drenador.
Sensores de entrada de estado sólido
Las entradas del PLC DL06 son flexibles ya que detectan el flujo de corriente en cualquier dirección, así que

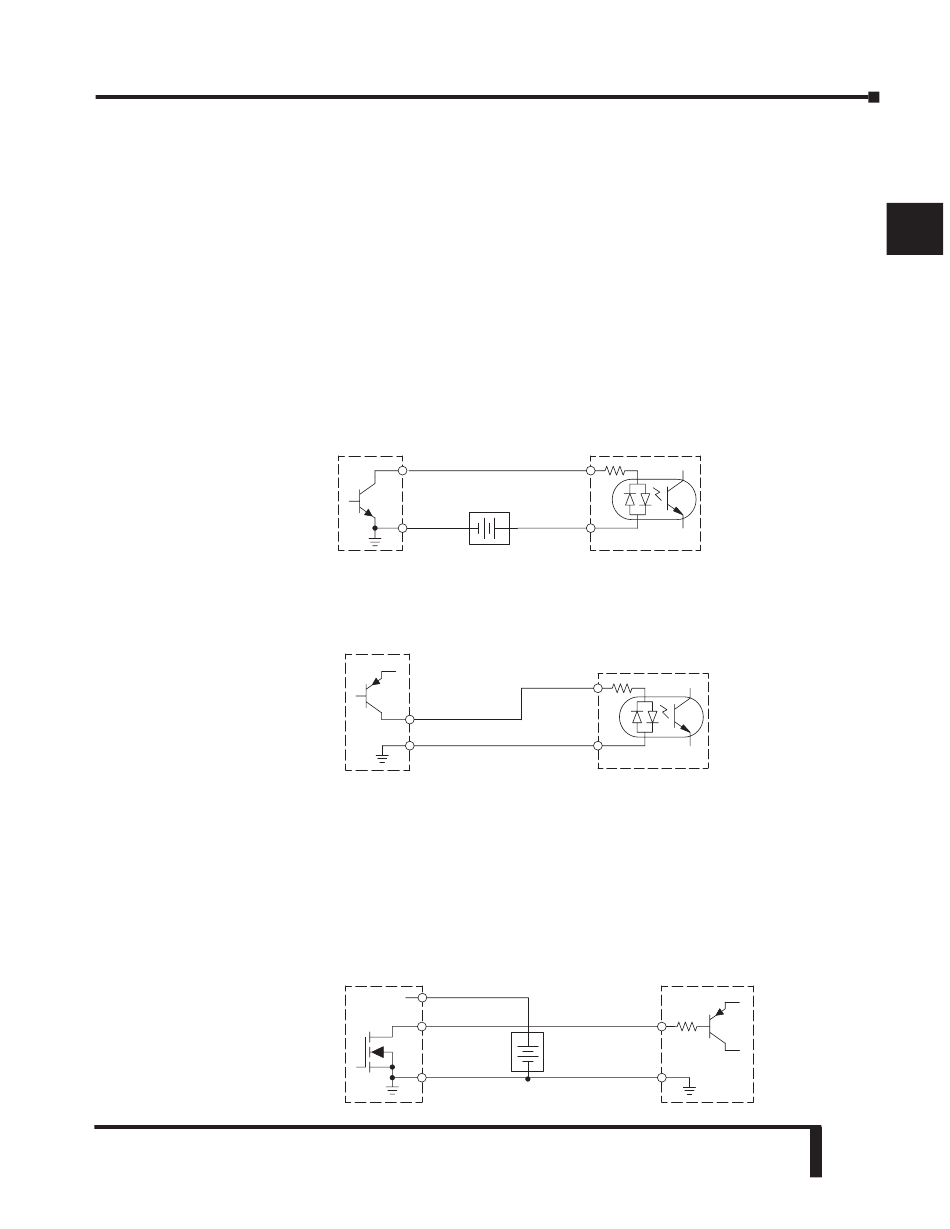

pueden ser alambradas como o surtidoras o drenadoras. En el circuito siguiente, un aparato de campo tiene
una salida de transistor "open collector" NPN. Drena la corriente del punto de entrada del PLC, que surte la
corriente. La alimentación puede ser la fuente de poder auxiliar de 24VCC incluida en el PLC u otro
suministro (+ 12 VCC o +24VCC), si se cumplen las especificaciones de las entradas.
Dispositivo de campo
En la próxima figura, un dispositivo de campo tiene una salida de transistor PNP de emisor
abierto . Surte corriente al punto de entrada del PLC, que drena corriente hasta el negativo. Ya
que el dispositivo es surtidor, no se requiere ninguna alimentación adicional entre el aparato y
la entrada del PLC.
Dispositivo de campo
Cargas de salidas de estado sólido
A veces una aplicación requiere conectar un punto de salida del PLC a una entrada de estado
sólido en un aparato. Este tipo de conexión se hace generalmente para llevar una señal de bajo
nivel, no para energizar a un actuador.
La familia de PLCs DL06 C.C. ofrecen sólo salidas drenadoras o salidas surtidoras. Las dieciséis
salidas tienen el mismo común eléctrico, aunque hay cuatro terminales comunes. En el circuito
siguiente, el punto de salida del PLC drena corriente al común de la salida cuando energizado. Es
conectado a una entrada surtidora de una entrada de un dispositivo de campo.
Salida CC de PLC
Capítulo 2: Instalación, cableado y especificaciones
Entrada
Salida
(surtidora)
(drenadora)
Fuente
–
+
0 Volt
Común
=>
Entrada
(drenadora)
Salida (Surtidora)
0 Volt
Común
Alimentación
+VCC
Salida
(drenadora)
+
–
Común
Manual del PLC DL06, 2a. edición en español, 6/07
Entrada CC del PLC
Entrada CC del PLC
=>
Entrada
(surtidora)
Dispositivo
0 Volt
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A
B
C
D
2–17
