Ejemplo de HILOALB

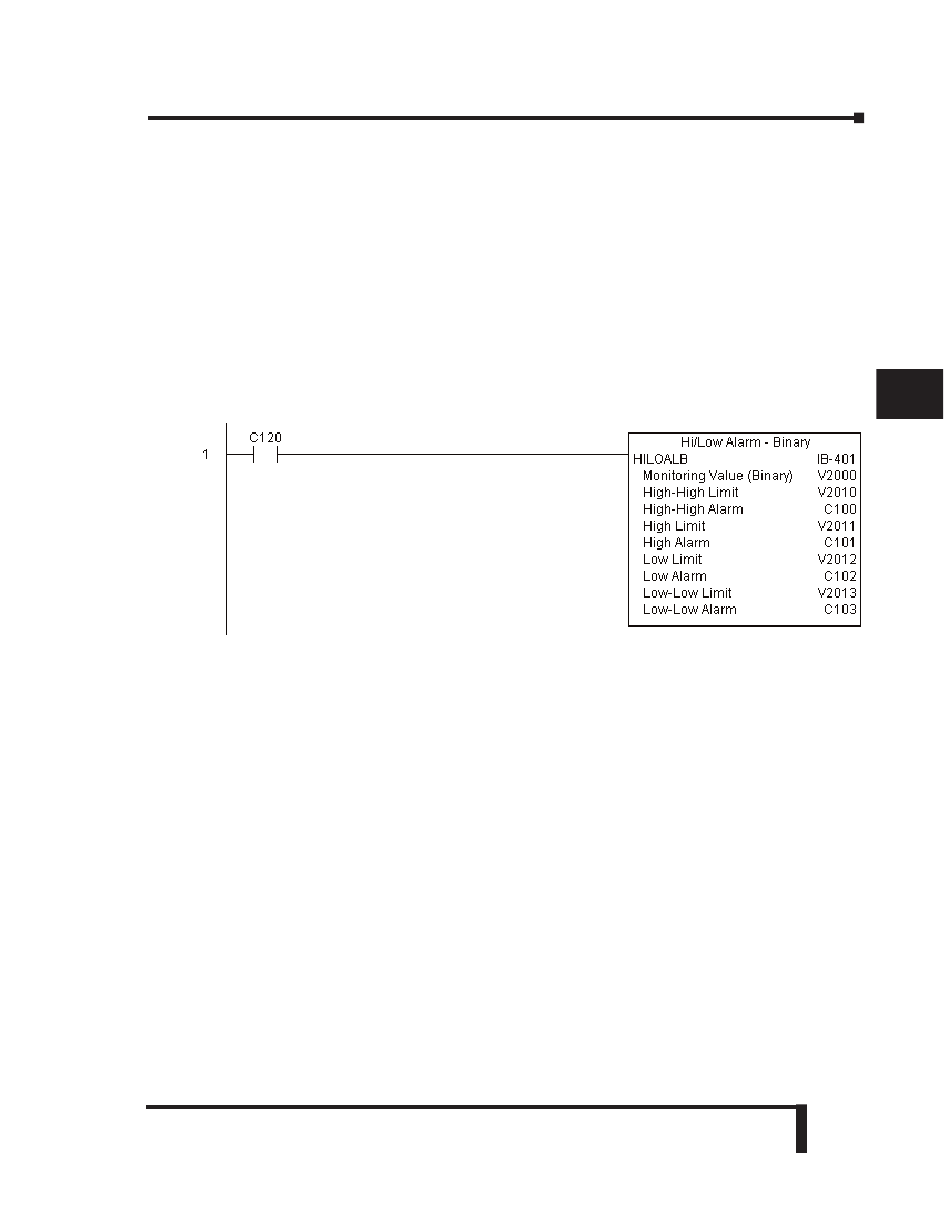

En el ejemplo siguiente, la instrucción HILOALB es usada para supervisar un valor binario que
esté en V2000. Si el valor en V2000 es igual o mayor que el límite alto del valor binario en
V2011, el bit C101 se activa. Si el valor continúa aumentando hasta ser igual o ser mas grande
que el valor límite Alto-Alto en V2010, se activará el bit C100. Ambos bits estarían encendidos
en este caso. Los límites y las alarmas Alta y Alta-Alta se pueden configurar al mismo valor o
memoria V si se desea usar un límite o alarma "Alta".
Si el valor en V2000 satisface o baja debajo del límite bajo del valor binario en V2012, se
activará el bit C102. Si el valor continúa disminuyendo debajo del límite Bajo-Bajo en V2013,
se activará el bit C103. Ambos bits estarían encendidos en este caso. Los límites y las alarmas
Baja y Baja-Baja se pueden definir con la misma memoriaV o el mismo valor si se desea usar un
límite o alarma Baja.
