Ejemplo de ECRDGWA

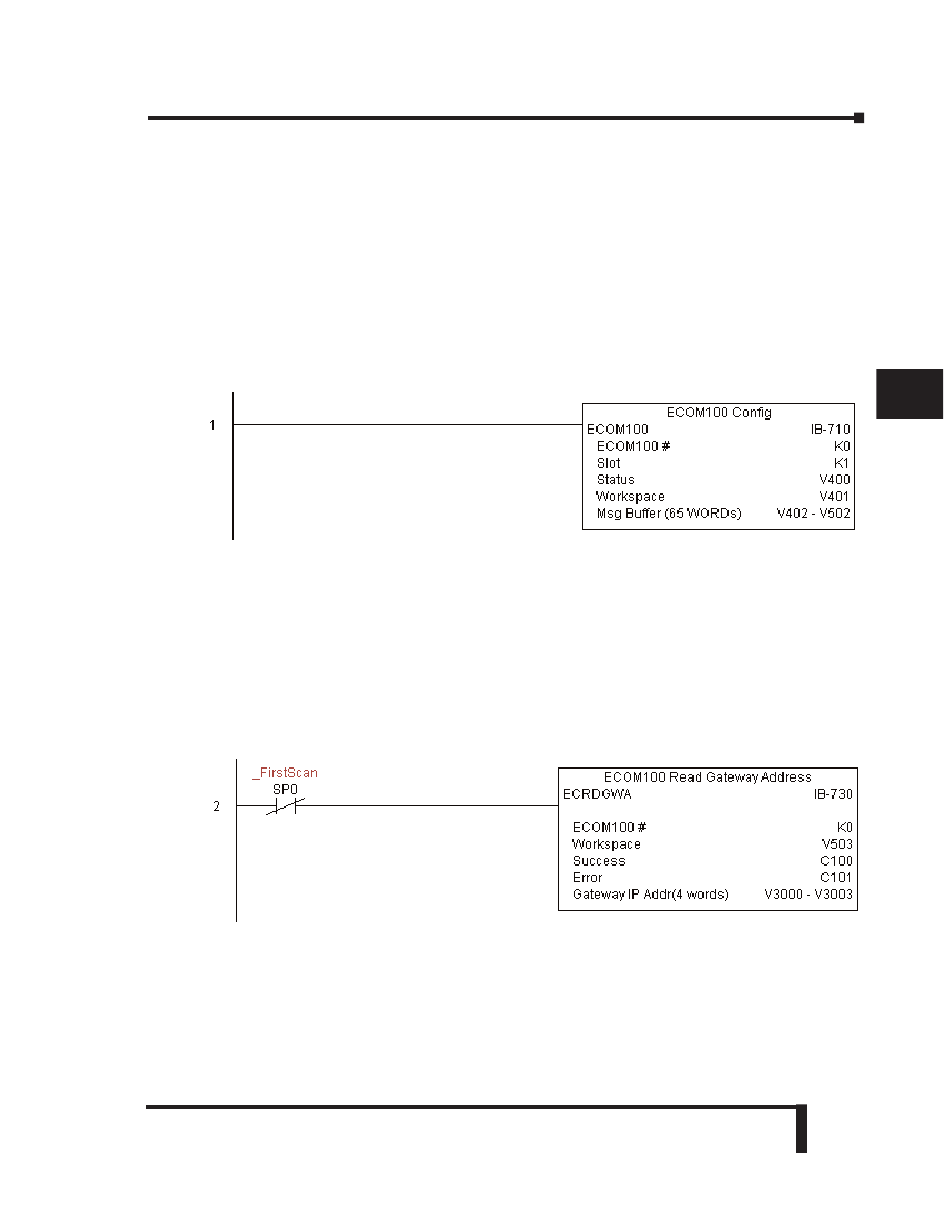

Renglón 1: Esta instrucción es responsable por la coordinación y enclavamiento de todos los
tipos de IBoxes ECOM100 para un módulo específico ECOM100. Marque el ECOM100 con
un rótulo en la ranura 1 como ECOM100K0. El resto de los IBoxes ECxxxx se refieren a este
módulo como K0. Si usted necesita cambiar el módulo en la base a una ranura diferente, se
necesita solamente cambiar este IBox. V400 es usado como registro global de estado del
resultado para otros IBoxes ECxxxx que usan este módulo específico ECOM100. V401 es
usado para coordinatar y enclavar la lógica en todo los otros IBoxes ECxxxx usando este módulo
específico ECOM100. V402-V502 es un campo común almacenador intermediario de 130
bytes disponibles para uso por otros IBoxes ECxxxx usando este módulo específico ECOM100.
Renglón 2: En el segundo barrido , lee la dirección Gateway del módulo ECOM100 y la
almacena en V3000 hasta V3003 (4 númerosdecimales). Esta información se puede exhibir en
una interface de operador, por ejemplo.
La instrucción ECRDGWA es activada por una transición de OFF para ON, (similar a la
entrada de un contador). El comando de leer la dirección de Gateway del módulo será enviado
al módulo ECOM100 siempre que el flujo de energía en el IBox vaya de APAGADO a
ENCENDIDO.
Si funciona correctamente, se activa el bit C100. Si hay una falla, se activa C101.
Capítulo 5: Instrucciones Intelligent Box (IBox)
Manual del PLC DL06, 2a. edición en español, 6/07
